Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
91
8.4 Восстановление после потери силового напряжения
Настройка функций «При потере питания» и «Подхват» позволяет реализовать ряд
автоматических действий, выполняемых преобразователем частоты при пропадании
силового напряжения (см. рис. 8.3). Настройка параметра «Время ожидания высокого»
задает длительность отсутствия питающего напряжения.
Если функция «При потере питания» установлена в «Неисправность», то при потере
силового напряжения сработает аварийная сигнализация «Потеря высоковольтного
напряжения».
Если функции «При потере питания» установлена «Останов выбегом», «Подхват» -
«запрещен», то при пропаже силового напряжения преобразователь частоты остановится
выбегом, авария ПЧ в этом случае не формируется.
Если функции «При потере питания» установлена «Останов выбегом», «Подхват» -
«разрешен», то при пропаже силового напряжения и последующего его восстановлении в
течении времени установленного параметром «Время восстановления высокого»
преобразователь частоты осуществит автоматический перезапуск до заданной частоты.
Если время, установленное параметром «Время восстановления высокого истекло, а
силовое напряжение не восстановилось преобразователь частоты остановится выбегом и
будет ожидать появления силового напряжения.

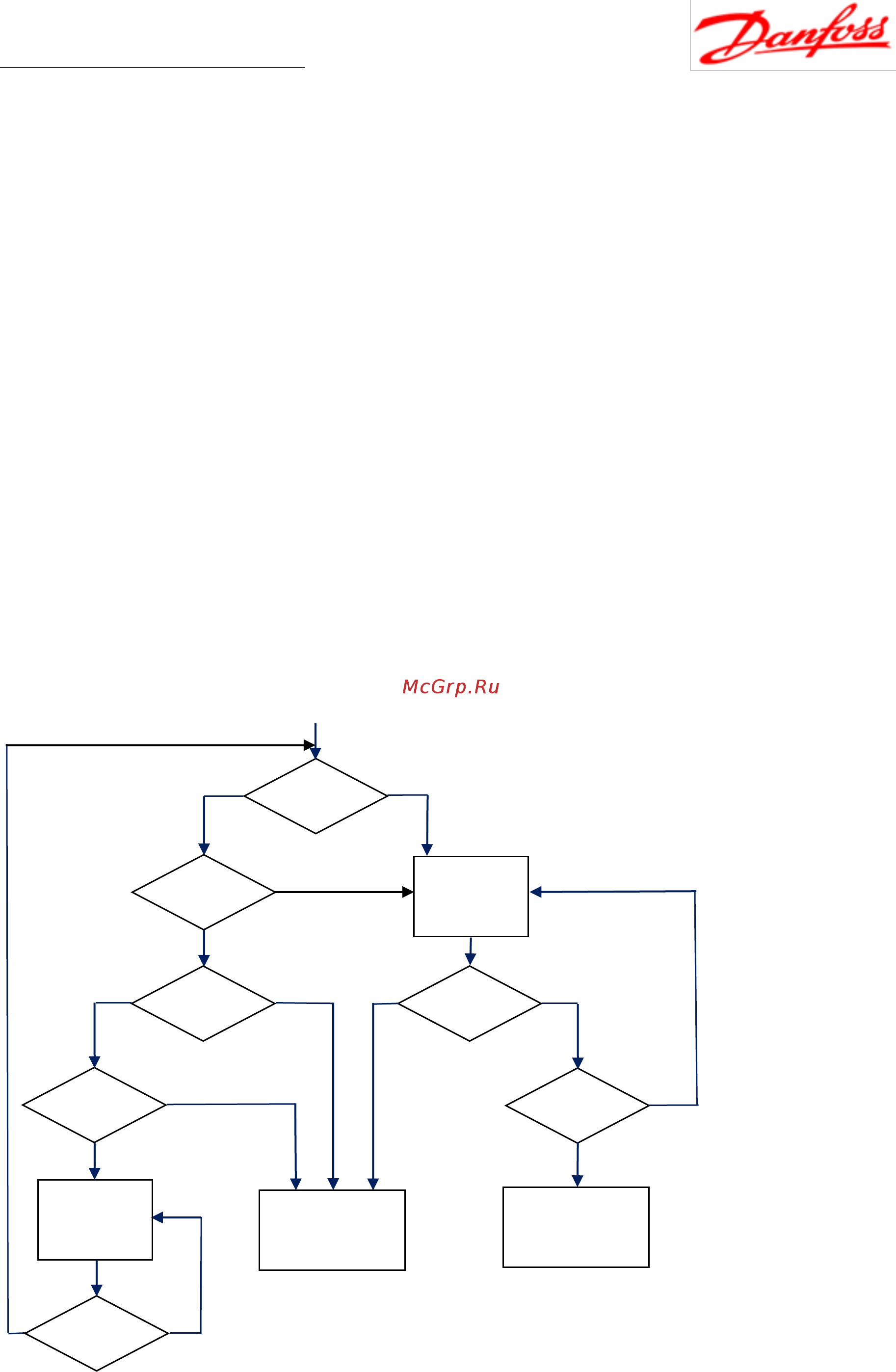

Рис. 8.3 - Действия предпринимаемые ПЧ при пропадании силового напряжения
ПЧ в работе
Ожидание
высокого
напряжения
Подхват
Запрещен
Разрешен
При потере
питания
Останов на выбеге
Время
ожидания
высокого
Не истекло
Время
ожидания
высокого
При потере
питания
Останов на выбеге
Не истекло
Неисправность
ПЧ в работе
Авария: «Потеря
высоковольтного
напряжения»
Истекло
Нет высокого
напряжения
(нет готовности)
Истекло
Событие: Потеря силового напряжения
Да
Нет
Да
Нет
Силовое
напряжение
есть
Неисправность
