Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
92
8.5 Функция преодоления провалов силового напряжения
Если при работе ПЧ происходит кратковременные провалы напряжения в питающей
сети, то в течение времени, заданного параметром «Время закрытия IGBT»,
преобразователь частоты может продолжать работу за счет генераторного режима
двигателя. Как правило для большинства применений параметр «Время закрытия IGBT»
устанавливают 1000 мс. Если в течении заданного времени силовое напряжение не
восстановится, то вступает в действие алгоритм описанный в п. п. 8.4.
8.6 Функция повышения момента при пуске
Преобразователь частоты способен компенсировать падение напряжения,
потребляемое ротором двигателя во время работы на низких частотах, чтобы повысить
крутящий момент двигателя. Задав параметр «Повышение момента», можно увеличивать
выходное напряжение при низкой выходной частоте (см. рис. 8.4). Данная функция может
быть полезной для работы ПЧ с нагрузкой, имеющей большой момент инерции, такой как
компрессор, шламовый насос, ленточный конвейер и т. д.
Параметр «Повышение момента» позволяет задать процент усиления от 0 до 15 %.
При задании «0» повышения крутящего момента не происходит, при «15 %» произойдет
максимальное увеличение момента.
Если задан слишком большой коэффициент усиления крутящего момента, то в
преобразователе частоты может срабатывать защита от перегрузки по току.
Поэтому параметр «Повышение момента» должен устанавливаться в
соответствии с нагрузкой.

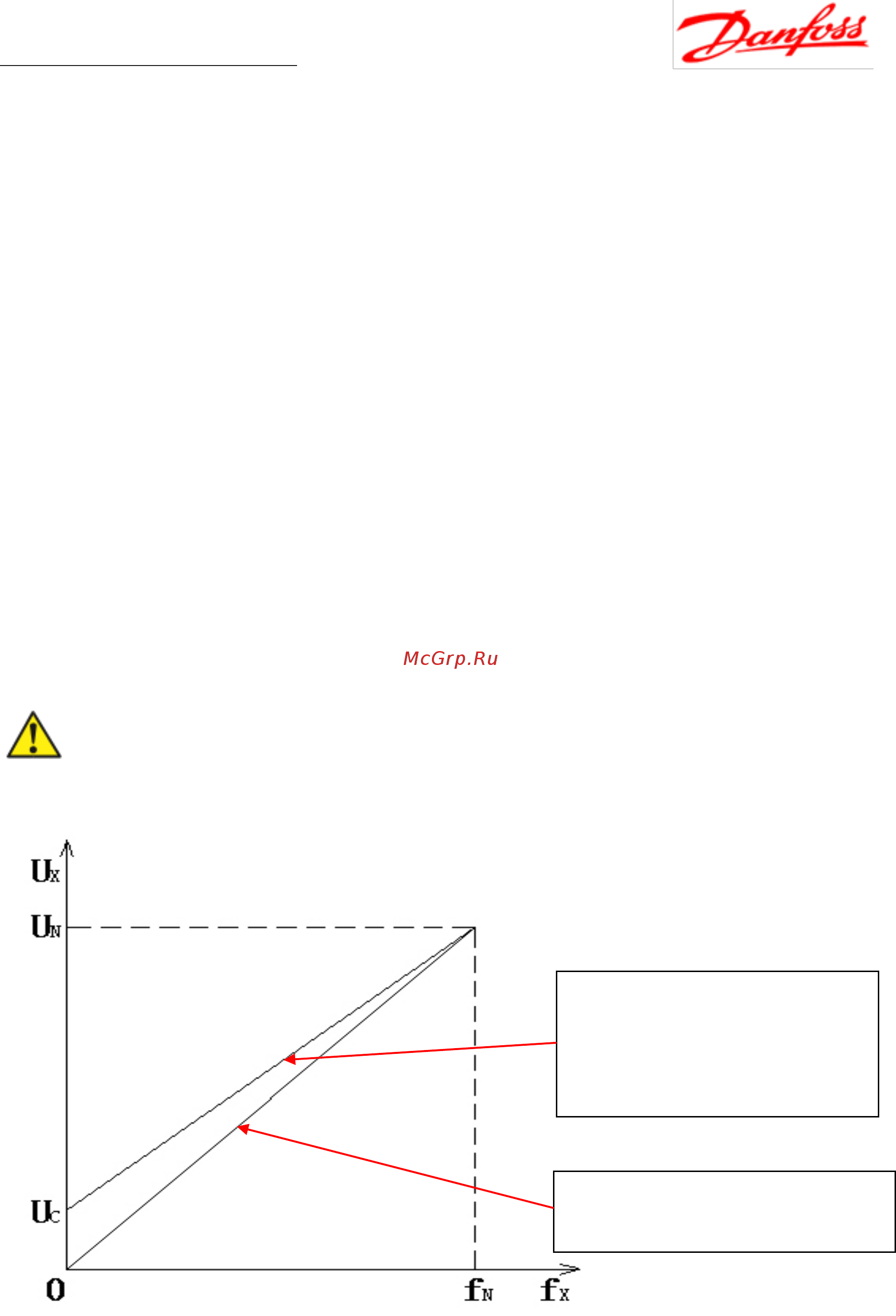

Рис. 8.4 - Функция повышения момента при пуске
Un – номинальное напряжение ПЧ; Fn – номинальная частота ПЧ;
Uс - напряжение при пуске, повышающее крутящий момент
«Повышение момента»
установлено на «0»
«Повышение момента»
установлено на «Uс/Un *
100%», для повышения
момента при пуске
