Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
93
8.7 Функция защиты двигателя от перегрузки по току
Функция защиты двигателя от длительной перегрузки по току в преобразователях
частоты VEDADRIVE реализована по интегральному принципу согласно следующей
формуле:
где, I – текущий ток двигателя;
In – номинальный ток двигателя;
t – время, через которое сработает защита от перегрузки по току;
k - константа защиты (задано программно, корректировке не подлежит).
Когда текущий ток двигателя превышает номинальный заданный ток двигателя
защита активируется. Чем больше ток двигателя, тем меньше время, через которое
сработает защита. График приведен на рис. 8.5, результаты сведены в таблицу 8.1.

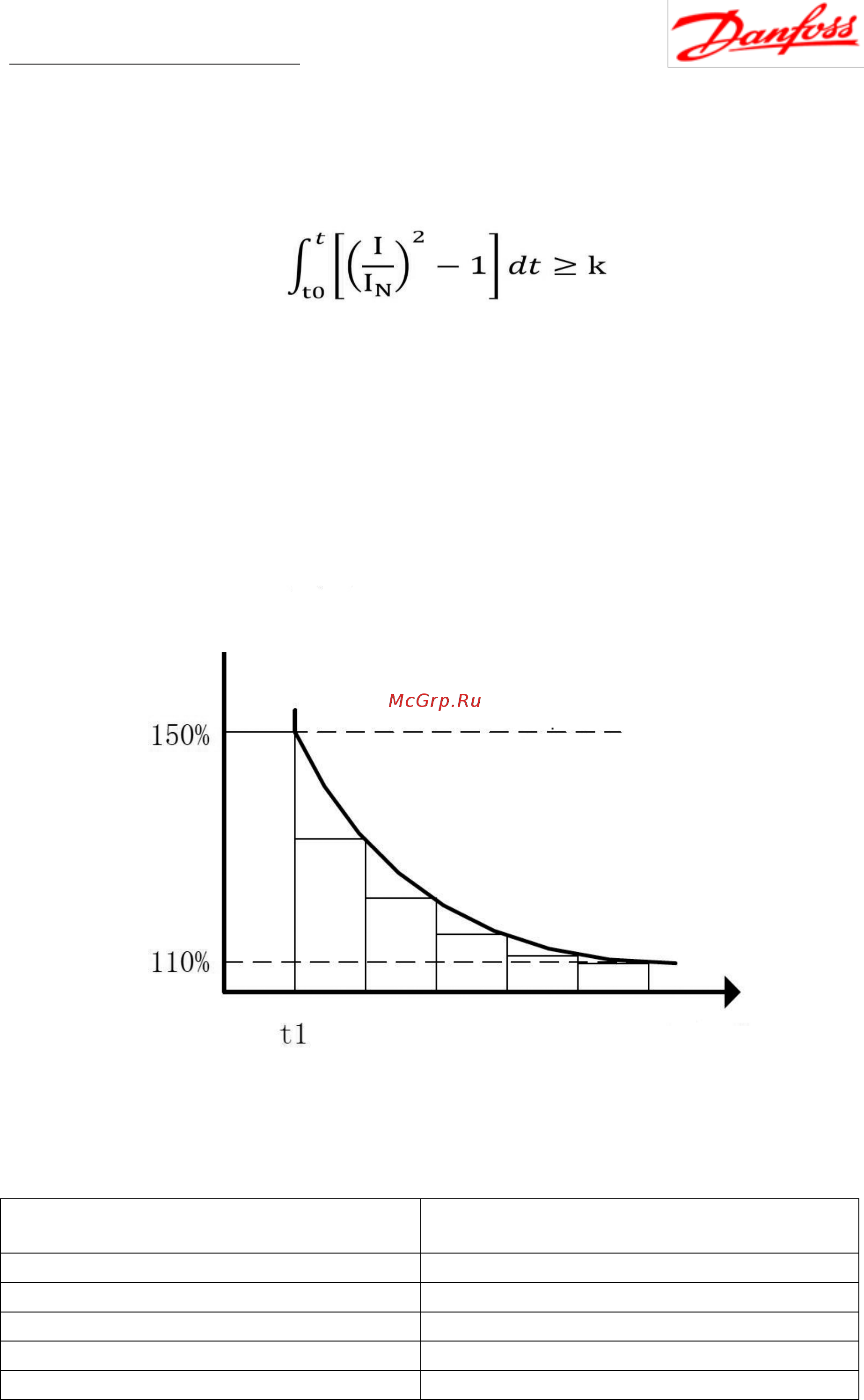

Рис. 8.5 - График функции защиты двигателя от длительной перегрузки по току
Таблица 8.1 - Время, через которое сработает защита от перегрузки по току
Ток двигателя, % от номинального
Время, через которое сработает защита, c
110-120
1000
120-130
125
130-140
40
140-150
12
>150
3
Ток двигателя, % от номинального
Ток двигателя, при перегрузке
Время, с
Время, через которое сработала защита
