Преобразователи частоты VEDADRIVE
Преобразователи частоты VEDADRIVE предназначе-
ны для управления асинхронными исинхронными
двигателями высокого напряжения 3–11 кВ. Наиболее
распространенным является напряжение 6 и 10 кВ.
Впреобразователях частоты VEDADRIVE применяется
топология последовательного подключения силовых
ячеек, которая позволяет гибко конфигурировать вели-
чину напряжения вфазе засчет изменения количества
последовательно подключаемых силовых ячеек.
Метод векторного управления напряжением сширот-
но-импульсным модулированием выходного сигнала
обеспечивает высокую точность ибыструю реакцию
системы регулирования.
В числе прочих возможностей преобразователей ча-
стоты VEDADRIVE: КПД свыше 96 % (с учетом трансфор-
матора), русскоязычная сенсорная панель управления,
простая вобслуживании компоновка, автоматическая
регулировка напряжения для защиты изоляции отвоз-
действия перенапряжений, высокий крутящий момент
нанизких частотах, функции подхвата налету иком-
пенсации потери мощности, опциональный ручной
или автоматический байпас для обеспечения беспере-
бойной работы, низкий уровень гармоник ивысокий
коэффициент мощности.
Благодаря высокому коэффициенту мощности преоб-
разователя частоты нетребуется использовать устрой-
ства компенсации реактивной мощности.
Преобразователи частоты VEDADRIVE, помимо класси-
ческого регулирования, имеют возможность возврата
электроэнергии в сеть.
Преобразователи частоты VEDADRIVE обеспечивают
перегрузочную способность 120 % в течение 120 секунд
и 150 % в течение 3 секунд.
Преобразователи частоты VEDADRIVE сохраняют рабо-
тоспособность при просадке сетевого напряжения на
30 % от номинального напряжения сети.
Также преобразователи имеют воздушное и жидкост-
ное охлаждение для широкого диапазона мощностей
иявляются гибкими с точки зрения зон обслуживания.
Топология
Преобразователи частоты VEDADRIVE
работают в режиме преобразования
«переменный ток — постоянный ток—
переменный ток» и состоят из ряда по-
следовательно соединенных силовых
ячеек, индивидуально запитанных от
развязывающего трансформатора, обе-
спечивающего фазовый сдвиг питания
(рис. 1).

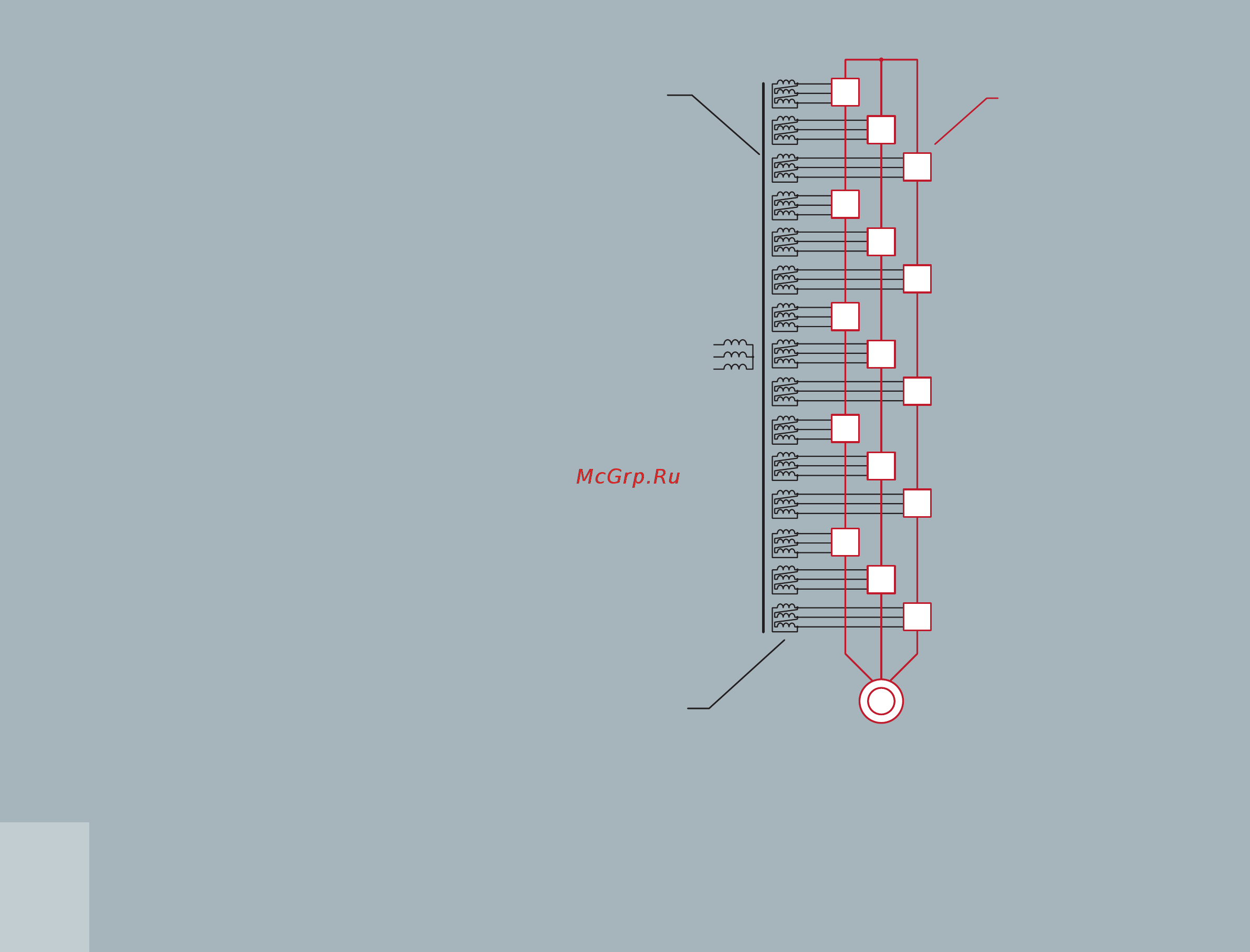

Рис. 1. Пояснение к схеме последовательного соединения силовых ячеек на примере ПЧ
с пятью ячейками в фазе, напряжение 6 кВ
Вторичные обмотки,
сдвинутые по фазе
Трехфазная
питающая сеть
Трансформатор
Силовая ячейка
Двигатель, 6 кВ
U1
V1
W1
U2
V2
W2
U3
V3
W3
U4
V4
W4
U5
V5
W5
M
2
