Силовая опция торможения — рекуператор
энергии (символ 17, обозначение R)
VD-P800KU1F530ASR077AXAXXBXCXDX11EXD
Преобразователи частоты VEDADRIVE могут иметь актив-
ный выпрямитель и осуществлять возврат электроэнергии
всеть.
Для электродвигателей менее 1800 кВт к силовым ячейкам
добавляются резистивные цепи предзаряда для ограничения
пускового тока и защиты транзисторов на входе.
Для электродвигателей более 1800 кВт для защиты транзи-
сторов на входе и ограничения пускового тока используется
специальный пусковой шкаф, в котором силовые ячейки на-
прямую подключены к индуктивно-емкостному фильтру.
Силовые ячейки высоковольтного преобразователя частоты
могут реализовывать синхронное выпрямление напряже-
ния с IGBT: контроллер синхронного выпрямления опре-
деляет значение амплитуды и фазы входного напряжения
ячейки посредством контроля разности фаз между генери-
руемым напряжением от IGBT-выпрямителя и напряжением
входной силовой ячейки. Таким образом, электрическая
энергия будет возвращаться в питающую сеть, если фазное
напряжение на силовой ячейке будет опережающим, или,
наоборот, возвращать энергию из питающей сети в силовую
ячейку, если фазное напряжение на силовой ячейке будет
отстающим.
Тип охлаждения — воздушное охлаждение
(символ 21, обозначение A)
VD-P800KU1F530ASX077AXAXXBXCXDX11EXD
Вентиляторы преобразователя частоты VEDADRIVE служат
для охлаждения трансформатора и шкафа силовых ячеек и
устанавливаются на крышу преобразователя частоты. Стан-
дартный воздушный поток одного вентилятора составляет
8000 м
3
/ч для всех типов преобразователя частоты. Исключе-
ние представляет преобразователь частоты одностороннего
обслуживания на 6 кВ до 61 А: на него устанавливается венти-
лятор с меньшей производительностью — 4000 м
3
/ч.
Для нормальной работы систем охлаждения преобразовате-
ля частоты VEDADRIVE в помещении потолок помещения дол-
жен находиться на расстоянии не менее 800 мм от верхнего
края вентилятора.
Тип охлаждения — жидкостное охлаждение
(символ 21, обозначение L)
VD-P800KU1F530ASX260LXAXXBXCXDX11EXD
Преобразователи частоты VEDADRIVE с жидкостным охлаж-
дением выпускаются с номинальным током от 260 до 1250А
и используются в основном для преобразователей мощно-
стью выше 5 MВт. Жидкостное охлаждение отводит тепло
эффективнее, чем воздушное, и позволяет выполнить корпус
преобразователя частоты более компактным (для больших
мощностей установка дополнительных вентиляторов увели-
чивает общую ширину преобразователя).
Функция автоматического байпаса
инверторной ячейки — с байпасом ячейки
(символ 22, обозначение С)
VD-P800KU1F530ASX077ACAXXBXCXDX11EXD
При выходе из строя силовой ячейки во время работы пре-
образователь частоты продолжит работу без остановки.
Неисправная ячейка автоматически исключается из работы
(рис.5). Эта функция значительно повышает надежность
работы преобразователя частоты.
В преобразователях частоты VEDADRIVE применяется
прогрессивный метод байпаса силовых ячеек со сдвигом
нейтральной точки, что позволяет шунтировать только одну
силовую ячейку.
Благодаря тому что нейтральная точка преобразователя
частоты не связана с нейтральной точкой двигателя, есть
возможность сдвинуть ее. Следовательно, баланс выходного
напряжение преобразователя частоты можно регулировать,
корректируя угол между фазами выходного напряжения, что
позволяет достичь сбалансированного линейного выходного
напряжения.

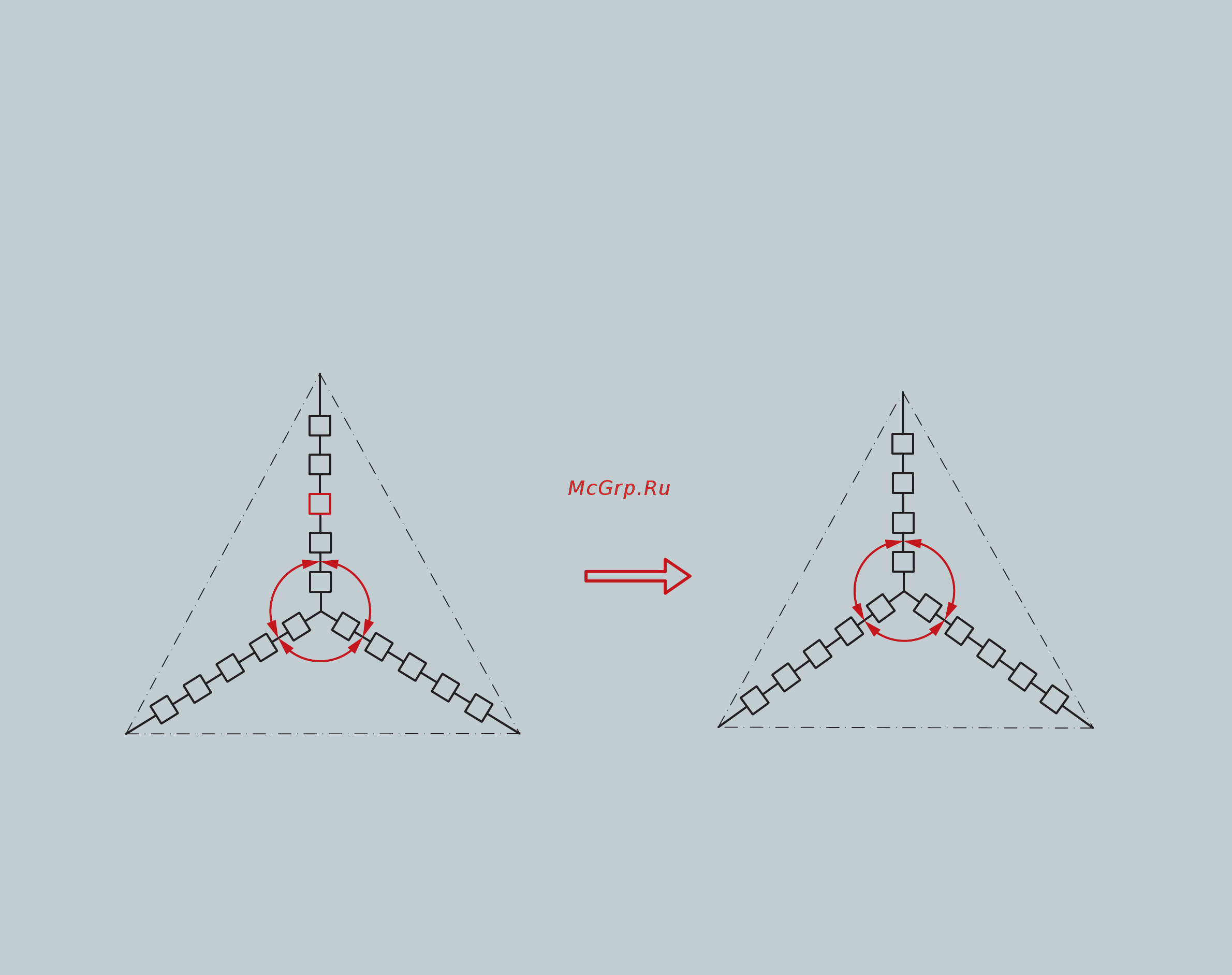

Рис. 5. Автоматическое шунтирование инверторных модулей на примере выхода из строя ячейки A3
A5
A4
A3
A2
A1
B1
B2
B3
B4
B5
C1
C2
C3
C4
C5
120°
120°
120°
A5
A4
A2
A1
B1
B2
B3
B4
B5
C1
C2
C3
C4
C5
126,4°
5600 B
126,4°
107,2°
5600 B
5600 B
U
U
W
W
V
V
6000 B
6000 B
6000 B
7
