Конструкция
Шкаф трансформатора
Изолированный трансформатор—
группа вторичных обмоток обеспечива-
ет независимое питание силовых ячеек
сфазным смещением.
Такая схема позволяет эффективно сни-
зить помехи, которые идут впитающую
сеть отпреобразователя частоты.
Шкаф силовых ячеек
Силовые ячейки— взаимозаменяе-
мая ипростая вобслуживании мо-
дульная конструкция. Секция состоит
из15–27 силовых ячеек для напряже-
ния 6–11 кВ.
Трансформатор обеспечивает гальва-
нически развязанное питание силовых
ячеек, оснащенных многопульсными
диодными выпрямителями:
– 6 кВ: 30- и 36-пульсный;
– 6,6 кВ: 36-пульсный;
– 10 и11 кВ: 48- и 54-пульсный.
Данная схема позволяет эффективно
снижать уровень гармонических ис-
кажений посравнению с6-пульсной
схемой выпрямления.
Чем выше пульсность преобразователя
частоты, тем ниже уровень генерируе-
мых им помех впитающую сеть.
В преобразователях частоты
VEDADRIVE используются последова-
тельно соединенные силовые ячейки
иметод сложения напряжений: техно-
логия многоуровневого каскадирова-
ния силовых ячеек позволяет получать
навыходе напряжение поформе,
близкое кидеальной синусоиде.
Преимущества технологии:
– прямое управление синхронным
или асинхронным двигателем;
– не требуется занижать выходные
характеристики двигателя;
– отсутствие повышенного износа
изоляции двигателя икабелей;
– отсутствие пульсаций крутящего мо-
мента, что увеличивает срок службы
двигателей имеханизмов.
Секция управления
Контроллер управления:
– изменение вектора напряжения при
помощи ШИМ;
– измерение сигналов иуправление
силовыми ячейками посредством
гальванически изолированной
оптоволоконной связи.
Панель управления
Сенсорная панель управления срусско-
язычным интерфейсом, позволяющая
осуществлять настройку иконтроль
параметров впроцессе эксплуатации.

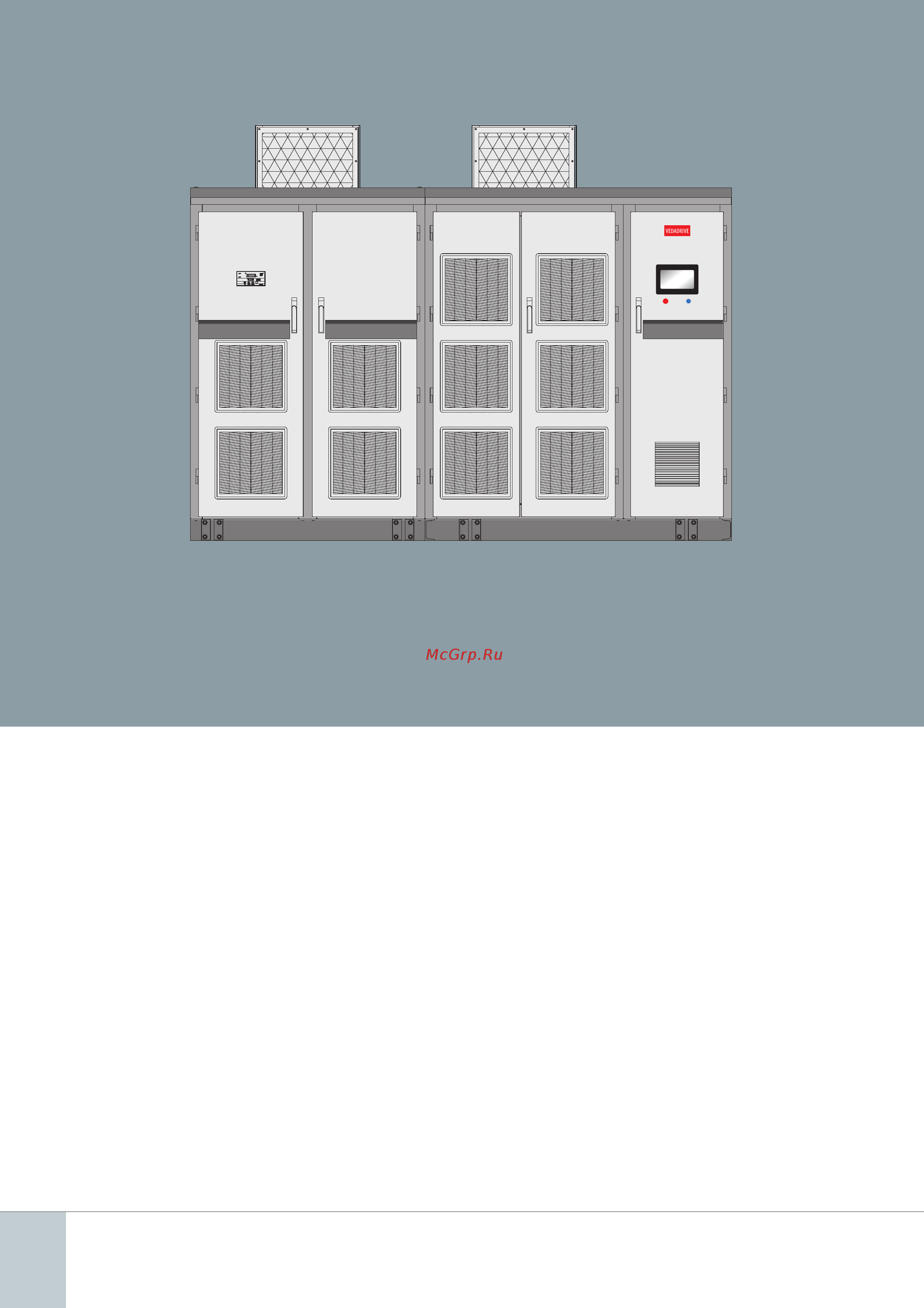

Шкаф трансформатора Шкаф силовых ячеек
с секцией управления
Рис. 4. Общий вид высоковольтного преобразователя частоты VEDADRIVE
4
