Корпуса горизонтальной компоновки со встроенным рекуператором энергии для асинхронных
электродвигателей

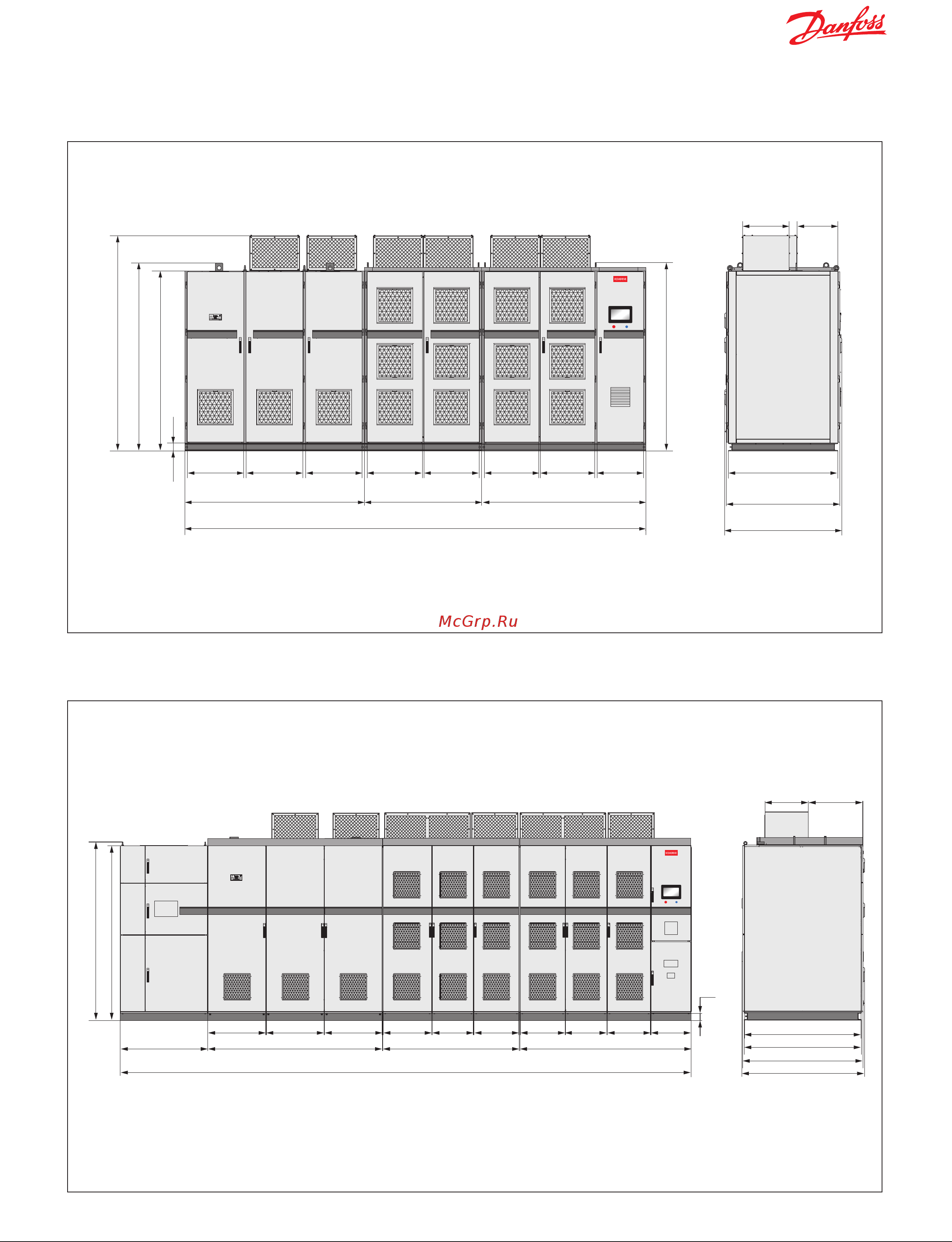

Рисунок 26. Корпус RA03 на напряжение 6 кВ
Рисунок 27. Корпус RA04 на напряжение 6 кВ
725 725 708 708 696 696 591 1400
1450
1500
730
2300 2100
2410
2300
100
2400
2750
1500
5900
Шкаф
трансформатора
Шкаф силовых
ячеек 1
Шкаф силовых ячеек 2
с секцией управления
595 523
7825
1200
2400
2450
2400
730
792 792 665 565 617 565 592 542
100
590 750
1600
1610
1650
1685
615
1875 2350
Пусковой
шкаф
Шкаф
трансформатора
Шкаф
силовых ячеек 1
Шкаф силовых ячеек 2
с секцией управления
