32
11. Шкафы ручного и автоматического байпаса
Шкаф ручного байпаса является внешней опцией преобразователя частоты VEDADRIVE, имеет одностороннее об-
служивание и производится в четырех типоразмерах от MB01 до MB04 на напряжение 6-11 кВ. Технические характе-
ристики опции ручного байпаса представлены в Таблице 10.
Таблица 10
Входное напряже-
ние, кВ
Номинальный
выходной ток ПЧ,
А
Охлаждение
Ширина,
мм
Высота*,
мм
Глубина,
мм
Вес**,
кг
Типоразмер
корпуса
6-11 ≤500 Воздушное 800 X 1400 X MB01
6-11 ≤500 Воздушное 800 X 1600 X MB02
6-11 >500 Воздушное 1000 X 1400 X MB03
6-11 >500 Воздушное 1000 X 1600 X MB04
* Высота корпуса байпаса производится под высоту высоковольтного ПЧ VEDADRIVE;
** Вес корпуса байпаса определяется в зависимости от веса выключателей нагрузки и веса контакторов
Пример: Типовой код высоковольтного преобразователя частоты со шкафом ручного байпаса
VD-P800KU1F531ASX077AXA2XBXCXDXXXEXD обозначает преобразователь частоты с полной мощностью
800 кВА (P800K), на напряжение 6 кВ (U1), с номинальным выходном током 77 А, с воздушным охлаждением (А),
с внешней силовой опцией ручного байпаса (A2X), двухстороннего обслуживания (D) и имеет типоразмер корпуса
MB01.
Чертежи шкафов ручного байпаса на напряжение 6-11 кВ представлены на рисунках 34 – 37.

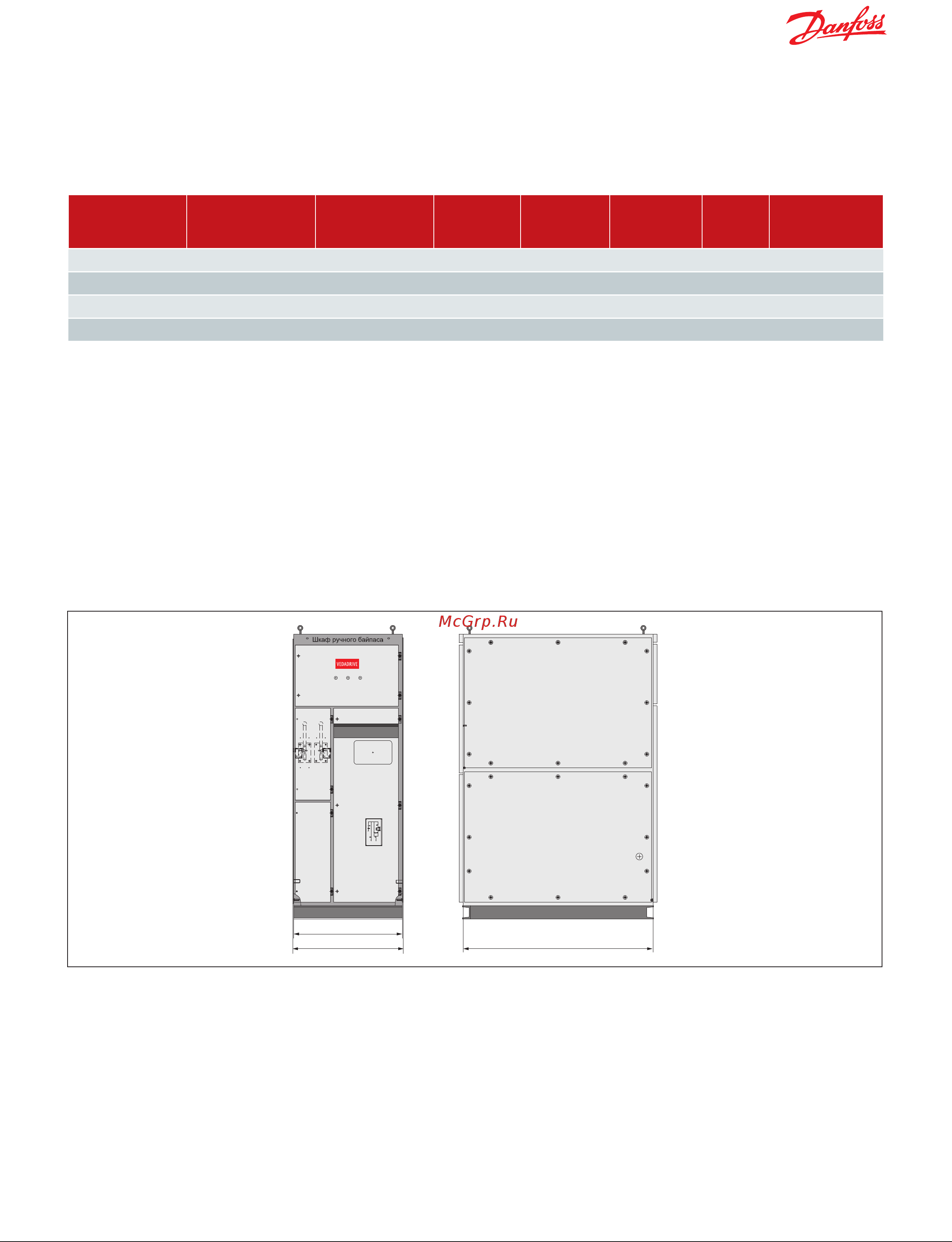

Рисунок 34. Корпус шкафа ручного байпаса типоразмера MB01
816 1400
800
