Шкафы ручного и автоматического байпаса для преобразователей частоты VEDADRIVE

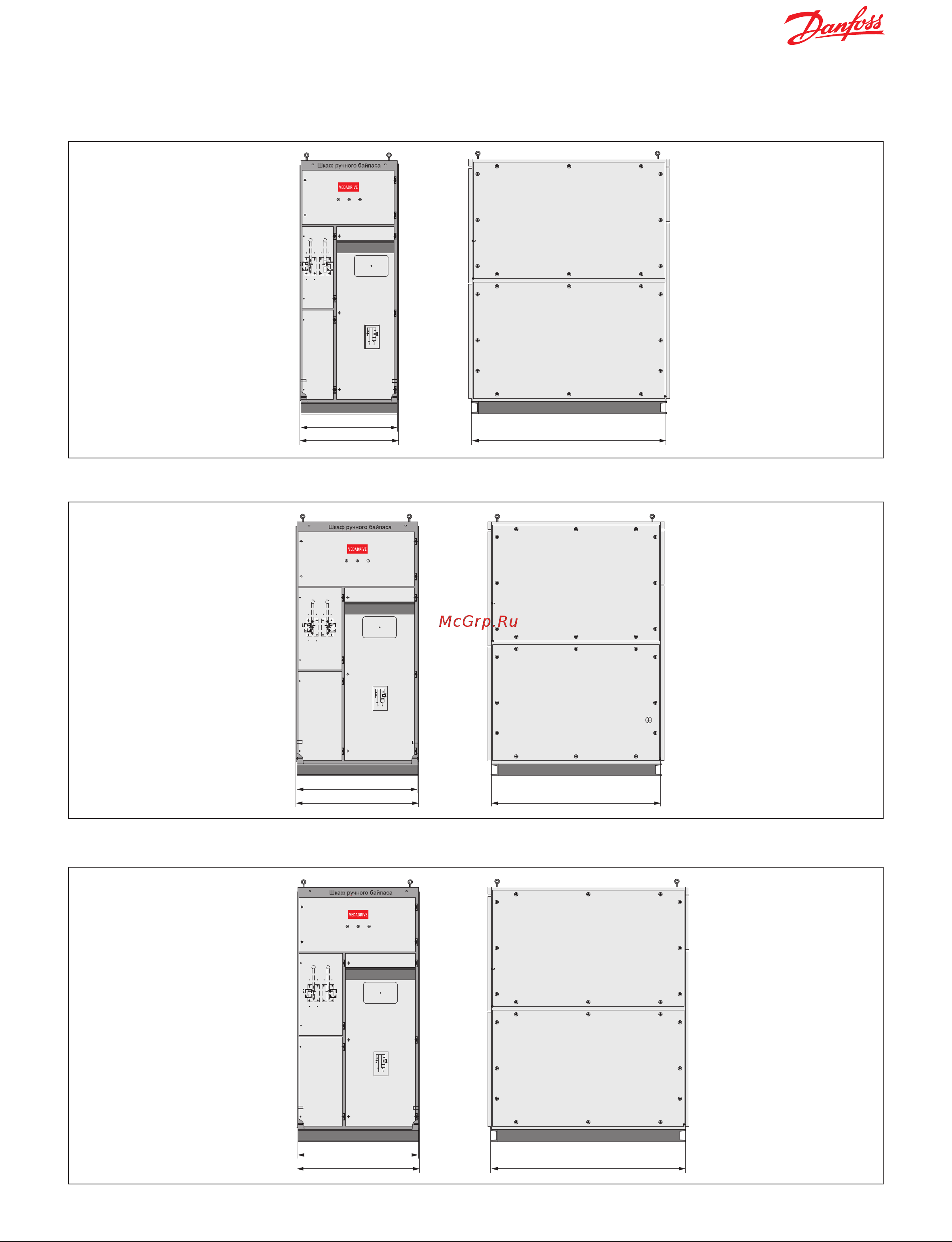

Рисунок 35. Корпус шкафа ручного байпаса типоразмера MB02
Рисунок 36. Корпус шкафа ручного байпаса типоразмера MB03
Рисунок 37. Корпус шкафа ручного байпаса типоразмера MB04
816 1600
800
1000
1016 1400
1000
1016
1600
