Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
18

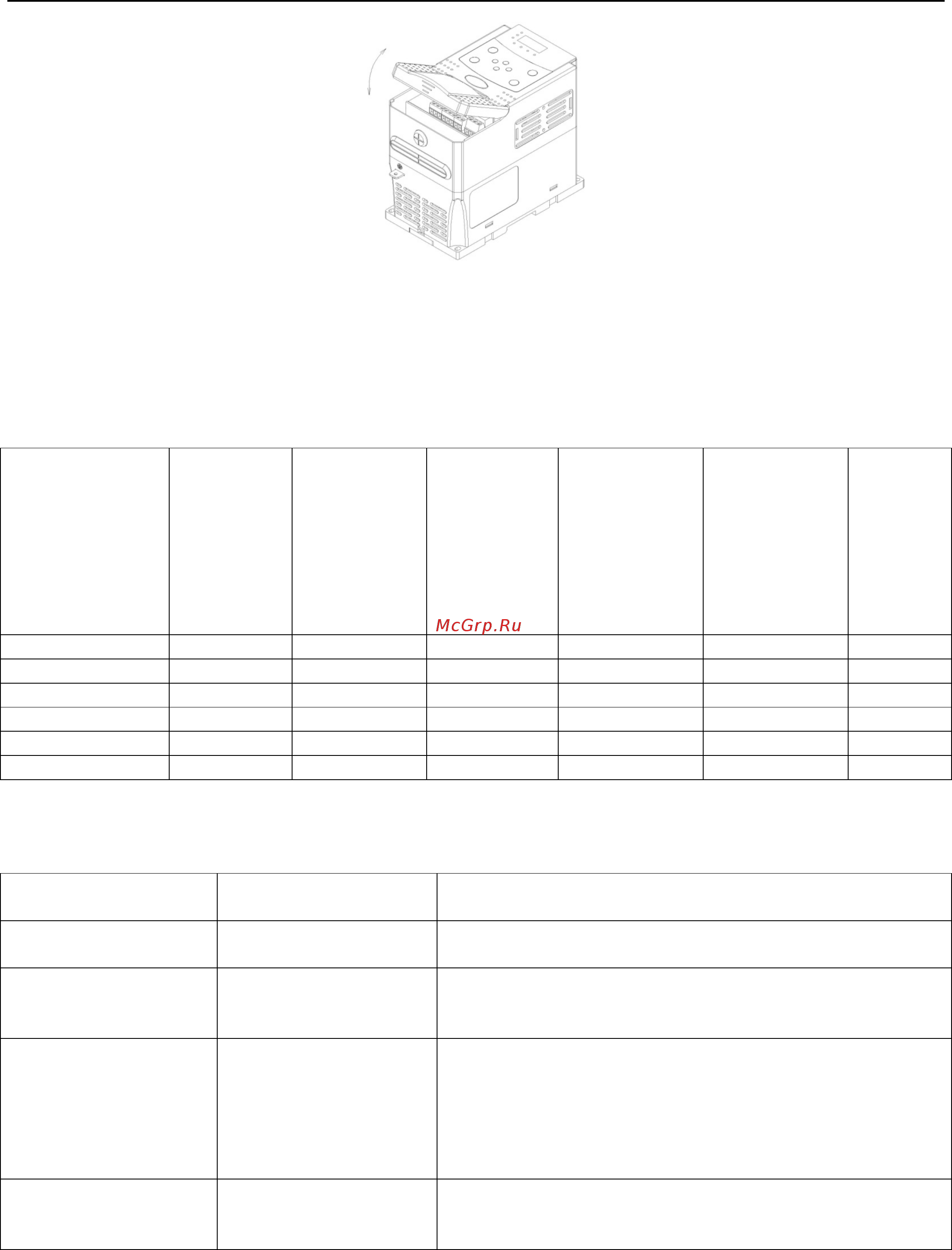

Рисунок. 3-2. Снятие пластиковой крышки
3.2 Электрический монтаж
3.2.1 Рекомендации по выбору внешних электрических компонентов
Таблица 3-1. Рекомендации по выбору внешних электрических компонентов для преобразователя С220/С420
Модель
преобразователя
Прерыва-
тель цепи
(MCCB) (A)
Рекоменду-
емый
контактор (А)
Рекоменду-
емый
проводник на
входе
основной
цепи
управления
(мм
2
)
Рекомендуе-
мый
проводник на
выходе
основной
цепи
управления
(мм
2
)
Рекоменду-
емый
провод цепи
управления
(мм
2
)
Провод-
ник РЕ
(мм
2
)
ADV 0.40 C220-M
16
10
2.5
2.5
1.5
2.5
ADV 0.75 C220-M
16
10
2.5
2.5
1.5
2.5
ADV 1.50 C220-M
20
16
4
2.5
1.5
2.5
ADV 0.75 C220-M
10
10
2.5
2.5
1.5
2.5
ADV 1.50 C220-M
16
10
2.5
2.5
1.5
2.5
ADV 2.20 C220-M
16
12
2.5
2.5
1.5
2.5
3.2.2 Инструкции по применению внешних электрических компонентов
Таблица 3-1. Руководство по применению внешних электрических компонентов для преобразователя С220/С420
Наименование
компонента
Место монтажа
Назначение
Автоматический
выключатель
Входная сторона
входной цепи
Отключение источника питания в случае перегрузки
подключенного оборудования по току.
Контактор
Между автоматическим
выключателем и входом
преобразователя
Подача питания на преобразователь и снятие питания с
преобразователя. Следует избегать частых включений и
выключений преобразователя.
Входной дроссель
переменного тока
Вход преобразователя
Повышение коэффициента мощности по входу.
Эффективное устранение гармоник высокого порядка на
входе и предотвращение повреждения другого
оборудования при изменении формы волны напряжения.
Устранение разбалансировки входного тока, вызванной
асимметрией фаз на входе.
Входной ЭМС фильтр
Вход преобразователя
1) Снижение создаваемых преобразователем внешних
электрических и электромагнитных помех.
2) Снижение электромагнитных помех на стороне питания
