Преобразователь C220/C420 общего назначения с управлением вектором потока
Руководство пользователя
19
преобразователя и повышение за счет этого устойчивости
преобразователя к помехам.
Выходной дроссель
переменного тока
Между выходом
преобразователя и
двигателем, в
непосредственной
близости к
преобразователю
Обычно на выходе преобразователя присутствуют высшие
гармоники. Если двигатель находится на большом
расстоянии от преобразователя, то по причине наличия в
цепях большого количества конденсаторов, в цепях могут
возникать резонансы, приводящие к:
1) снижению изоляционных характеристик двигателя и
повреждению двигателя в случае долговременной работы;
2) генерации больших токов утечки и частому срабатыванию
схем защиты преобразователя;
3) в общем случае, если расстояние между
преобразователями и двигателем превышает 100 м, следует
установить выходной фильтр переменного тока.

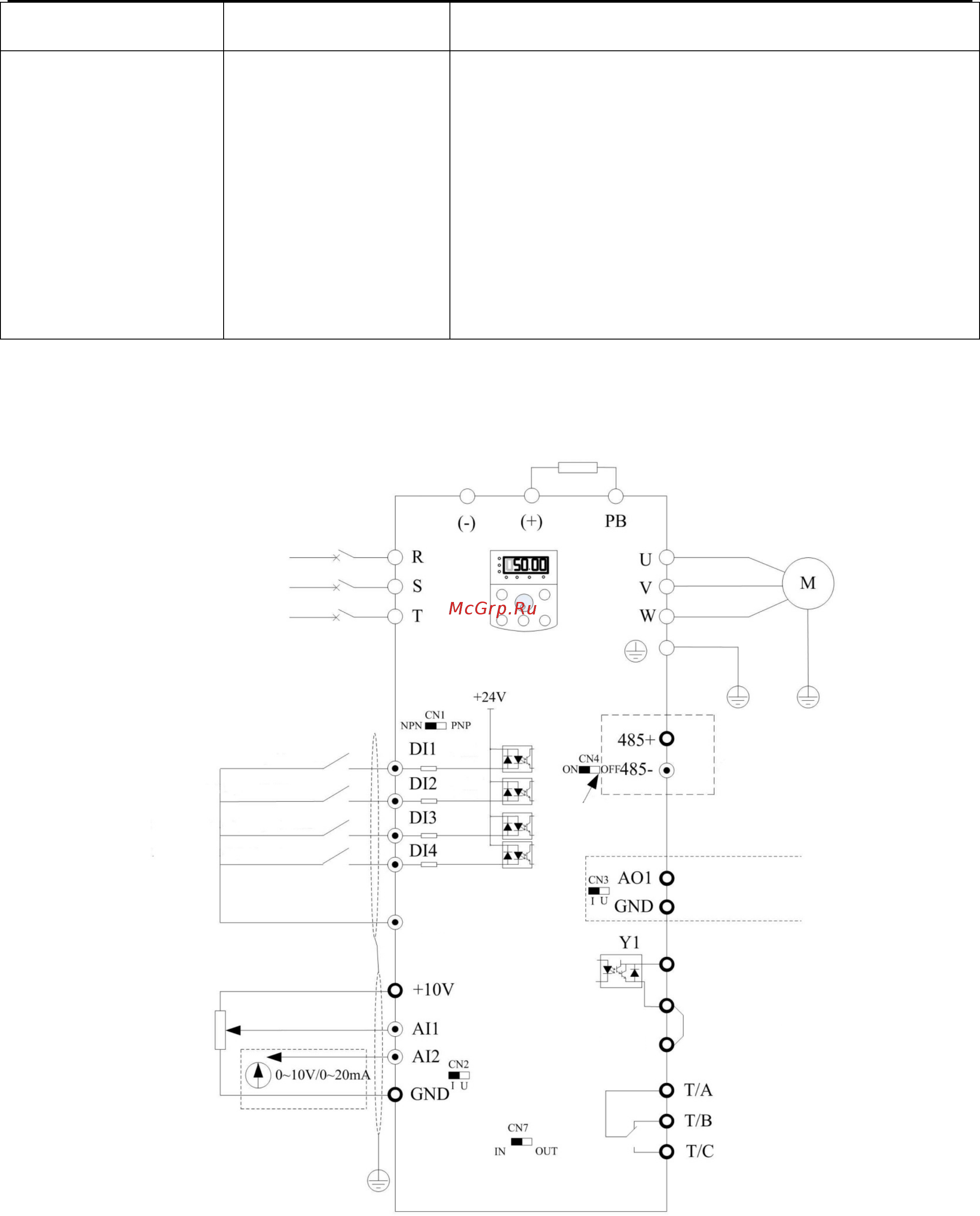

3.2.3 Схема соединений
Рисунок 3-3. ADV 0.75 C420-M ~ ADV 2.20 C420-M
Тормозной резистор
RS485
Источник питания
3 фазы 380 В АС
Многофункциональная клемма
(цифровой вход)
клемма 1
клемма 2
клемма 3
клемма 4
FWD
REV
Цифровой выход
Аналоговый выход
0-10 В / 0-20 мА
Релейный выход
Выбор согласующего
резистора
COM
COM
CME
