Преобразователь C220/C420 общего назначения с управлением вектором потока

Руководство пользователя

Рис. 3-4. ADV 0.40 C220-M ~ ADV 1.50 C220-M

3.2.4 Контакты основных цепей и кабельная разводка

Опасность

1. Кабельная разводка должна выполняться только при положении ВЫКЛ включателя источника питания, в

противном случае возможно поражение электрическим током.

2. Кабельная разводка может выполняться только профессиональными техниками, прошедшими обучение, в

противном случае возможно повреждение оборудования и травмы.

3. Должно быть обеспечено надежное заземление, в противном случае возможно поражение электрическим

током или пожар.

Предостережение

1. Следует обеспечить соответствие входного источника питания и номинала преобразователя, в противном

случае возможно повреждение преобразователя.

2. Следует обеспечить соответствие двигателя и преобразователя, в противном случае возможно повреждение

двигателя или срабатывание защиты преобразователя.

3. Не следует подключать источник питания к контактам U, V, W, это может повредить преобразователь.

4. Не следует подключать тормозной резистор непосредственно к контактам шины пост. тока (+) и (-), это может

вызвать возгорание.

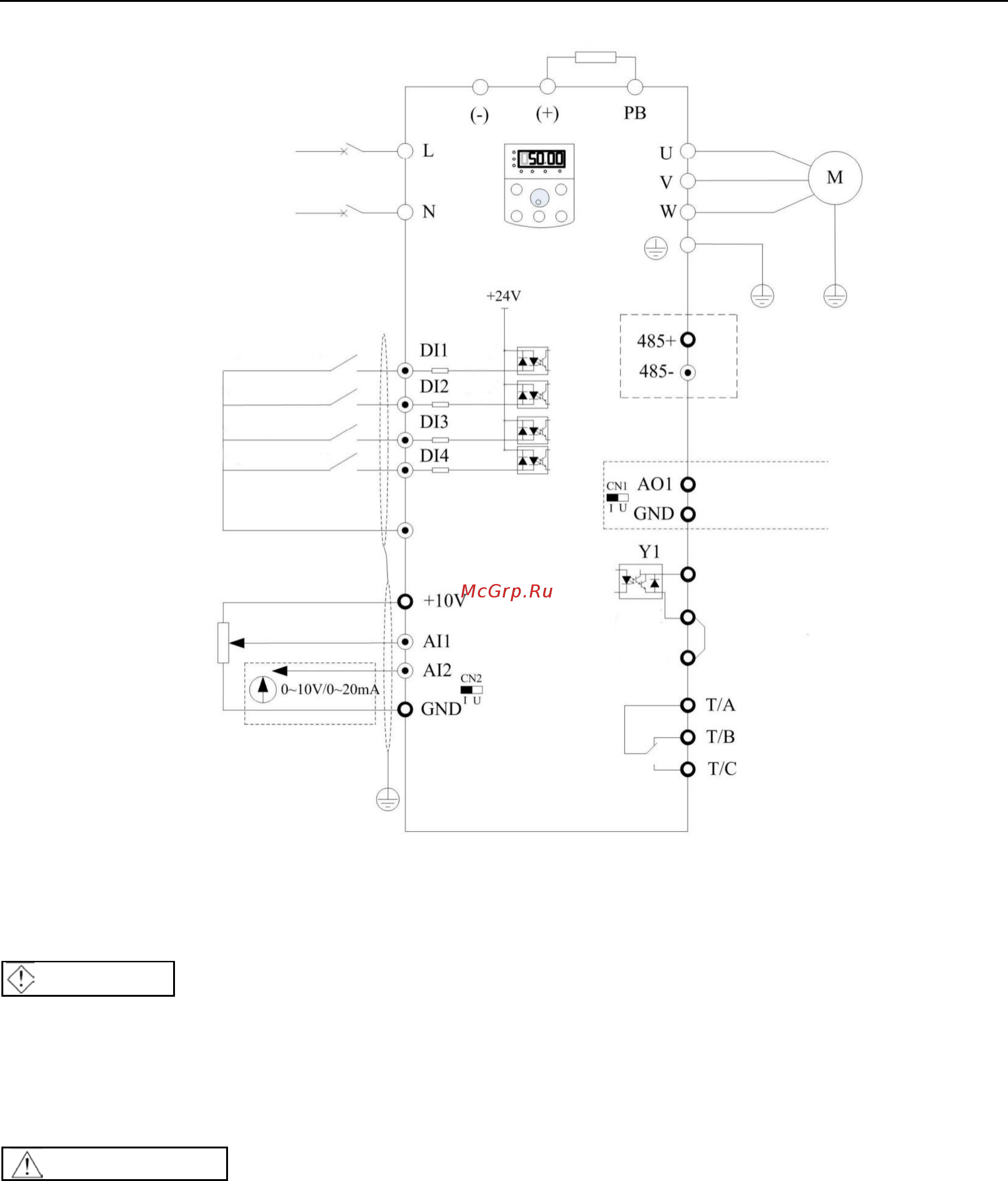

Источник питания

1 фаза 220 В АС

Тормозной резистор

Цифровой выход

Релейный выход

Многофункциональная клемма

(цифровой вход)

клемма 1

клемма 2

клемма 3

клемма 4

FWD

REV

Аналоговый выход

0-10 В / 0-20 мА

RS485

GND

CME

GND
