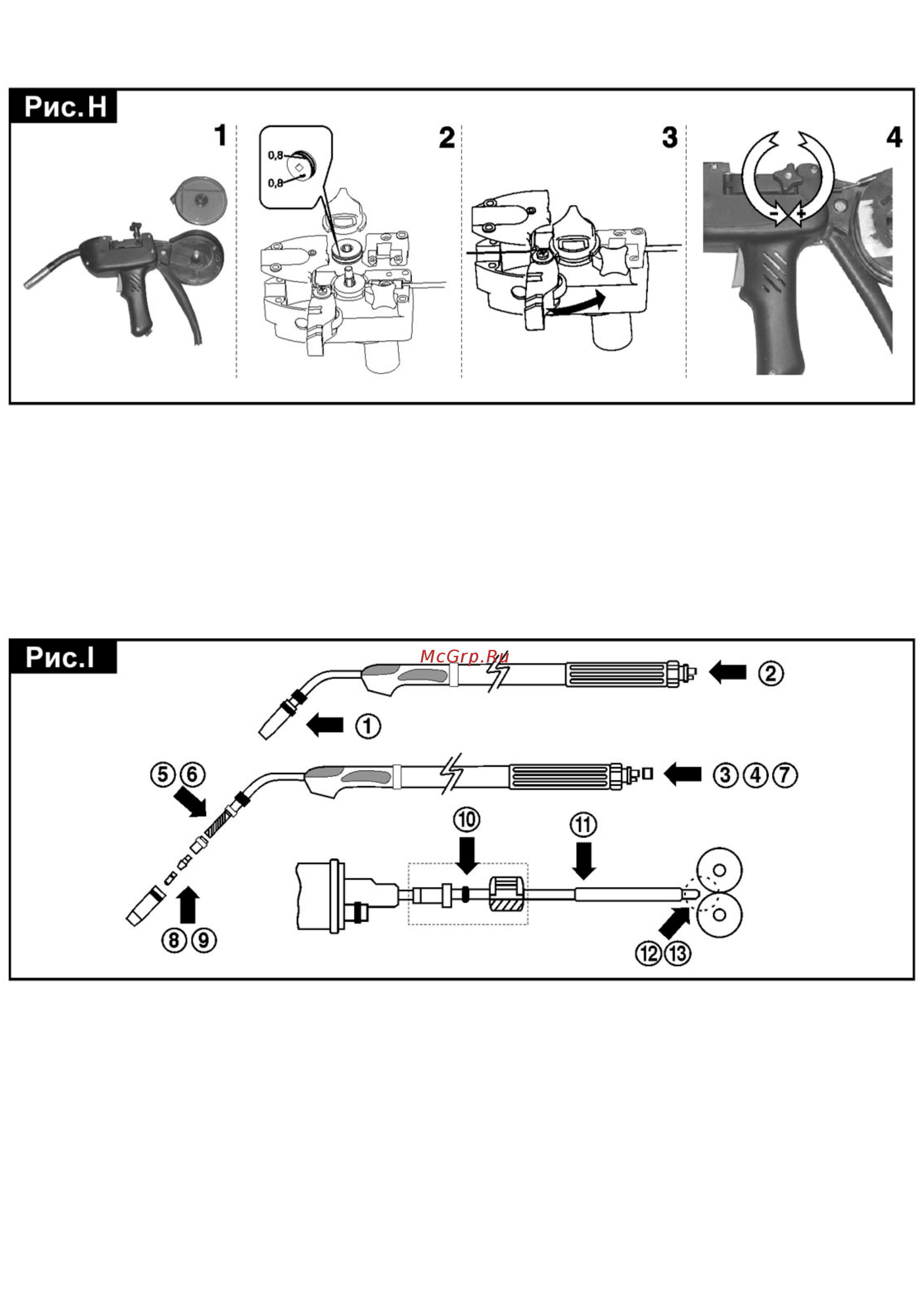

7.10. Заправка проволоки в подающий механизм (Spool Gun) (Рис. H)

ВНИМАНИЕ! Все подсоединения должны производиться к отключенному от электросети аппарату.

Перед началом работ убедитесь что диаметр роликов и наконечника сварочного пистолета соответствуют

диаметру проволоки. Используйте защитные перчатки.

- Снимите крышку барабана, открутив соответствующий винт (1).

- Установите катушку на ось барабана.

- Освободите ролик фиксатора и отодвиньте блок (2).

- Освободите конец проволоки, и удалите погнутый кончик, так чтобы осталась только чистая и не погнутая

проволока; поверните катушку против часовой стрелки, и проденьте ее конец в подающий механизм на 5-10 см (2).

- Переместите блок на катушку, проконтролировав чтобы блок правильно сел на катушку. Поднимите и

зафиксируйте ролик фиксатора (3).

- Используйте регулировочный винт тормозного механизма, чтобы отрегулировать подачу проволоки (4).

- Подключите подающий механизм к сварочному аппарату и включите его, нажмите кнопку подающего механизма,

и подождите пока проволока не вылезет из подающего отверстия пистолета на 10-15 см.

7.11. Замена шланга (Рис. I)

Перед заменой шланга необходимо разместить горелку так чтобы шланг не имел изгибов.

Витой шланг для стальной проволоки:

1 - Отвинтить насадку и наконечник носика горелки.

2 - Отвинтить фиксирующую гайку и снять шланг.

3 - Вставить новый шланг в трубку горелки и потихоньку проталкивать его пока он не вылезет из носика.

4 - Вручную зажать шланг фиксирующей гайкой.

5 - Аккуратно срезать остатки шланга вылезающего из носика.

6 - Снять кромку и повторно вставлять шланг в трубку горелки.

7 - Закрутить гайку, используя ключ.

8 - Собрать носик горелки в обратном порядке.

Синтетический шланг для алюминиевой проволоки:

Повторите действия 1, 2, 3 предыдущего пункта, а действия 4-8 не выполняйте.

9 - Завинтить сопло для алюминия, проверив, что она находится в контакте со шлангом.

10 - Вставить в противоположный конец шланга латунный ниппель, кольцо OR и, удерживая шланг по нажимом

закрутить гайку. Избыточная часть шланга в последствии отрезать по размеру (ниже пункт 13). Извлечь из

патрубка горелки капиллярную трубку для стальной проволоки.

11 - КАПИЛЛЯРНАЯ ТРУБКА для алюминиевых шлангов диаметром 1,6-2,4 мм (желтого цвета) НЕ
