- 4 -

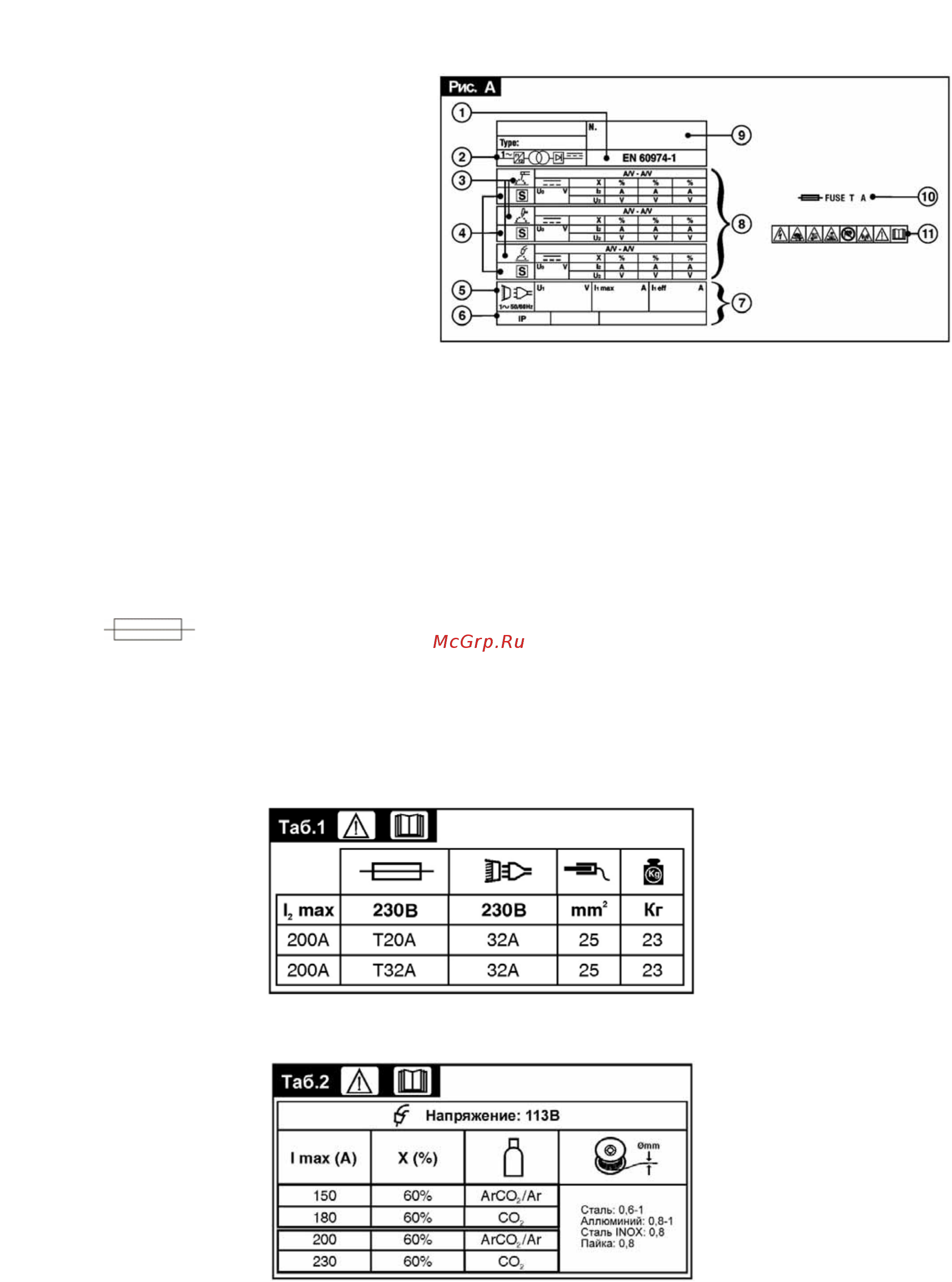

4. Технические данные.
Технические данные, относящиеся к эксплуатационным параметрам, можно увидеть на задней панели, символьные
значения которых расшифровываются следующим образом:
1. Соответствие Европейским нормам
безопасности и требованиям к конструкции
сварочных аппаратов.
2. Тип структурной схема аппарата.
3. Символ типа сварки.
4. Символ S показывает, что сварочные
работы могут проводиться вблизи больших
масс металла.
5. Символ напряжения питающей сети.
6. Степень защиты.
7. Технические характеристики линии
электропитания:
− U
1
– переменное напряжение и частота
питающей электросети (допустимое
предельное значение +/-10%).
− I
1max
- максимальное потребление тока.
− I
1 eff
: максимально эффективный потребляемый ток
8. Характеристики сварочного цикла:
− Uo - максимальное напряжение при холостом ходе на пике (цепь сварки разомкнута).
− I
2
/U
2
– ток и соответствующее напряжение, которые машина может обеспечивать во время процесса сварки
являющегося стандартным (U
2
=(20+0.04 I
2
)V).
− Х – продолжительность включения. Период, в течение которого аппарат может подавать соответствующий
ток(тот же столбец). Коэффициент указывается в % и основан на 10-минутном цикле (например, 60% означает
6 минут работы с последующим 4-х минутным перерывом).
− A/V-A/V - указывает диапазон регулировки тока сварки (минимальный/максимальный) при соответствующем
напряжении дуги.
9. Серийный номер: необходим для идентификации аппарата при обращении в сервисную службу, снабжения
запасными частями, установления происхождения изделия.
10. - Размер предохранителей с задержкой срабатывания: для защиты электросети.
11. Символы, обозначающие предписания по безопасности.
Примечание: Фирменная табличка (шильдик) в данном примере отображает назначение символов и цифр.
Точные технические данные необходимо смотреть непосредственно на фирменной таблички Вашего сварочного
аппарата.
Остальные характеристики можно увидеть в таблицах ниже:
- сварочный аппарат
- горелка MIG
