Blue Weld TECHNOMIG 225 Pulse [6/19] Www blueweld ru

- 6 -

4. Разъем подключения горелки MIG.

5. 14-штырьковый разъем подсоединения дистанционного управления, поставляемого опционально.

5.2. Задняя панель.

6. Выключатель ON/OFF.

7. Клапан подсоединения подачи газа при TIG сварке.

8. Силовой кабель электропитания.

5.3. Отсек катушки.

9. Положительная клемма.

10. Отрицательная клемма.

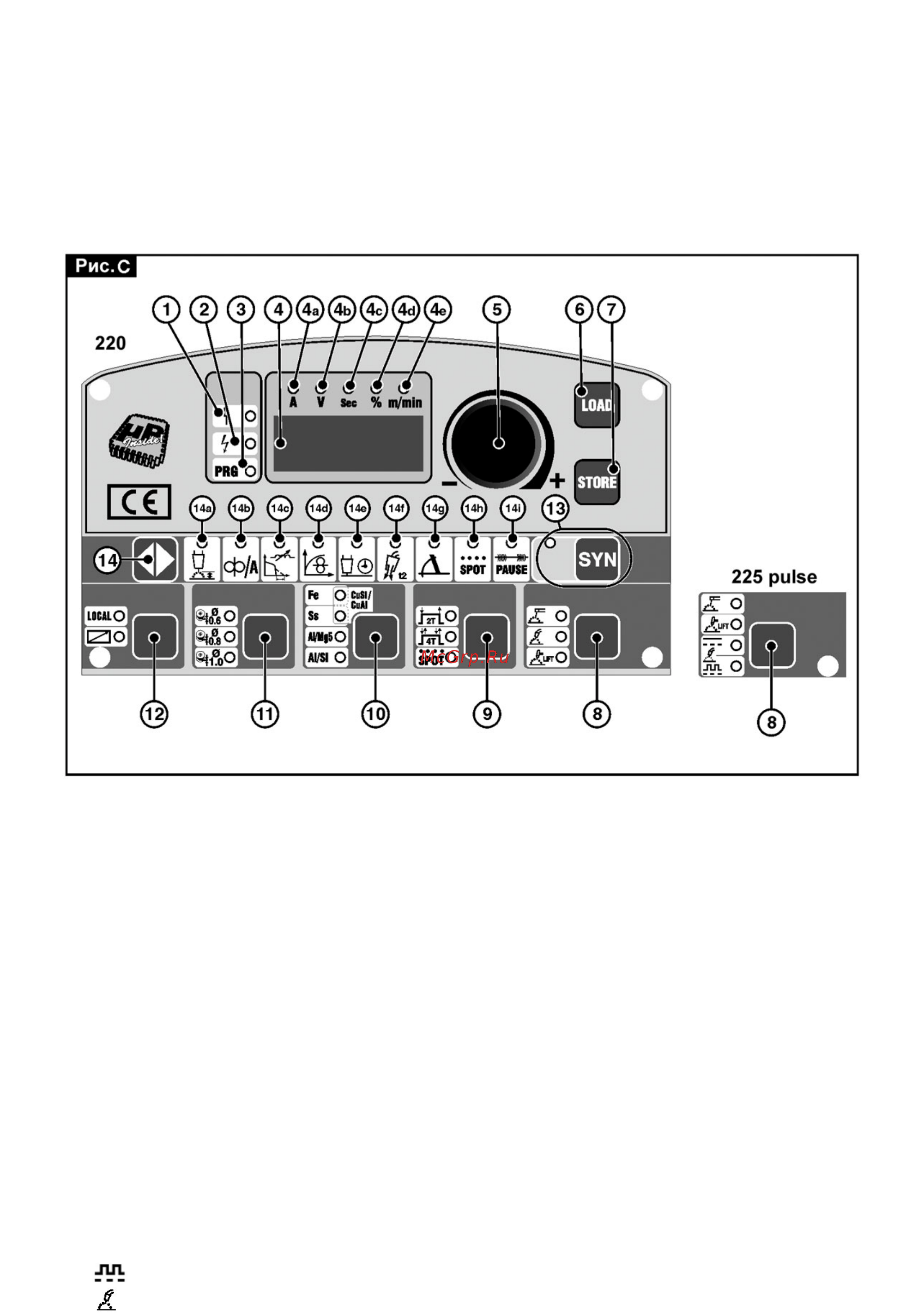

5.4. Панель управления.

Данный сварочный аппарат управляется микропроцессором, которым может обрабатывать большое количество

параметров, поэтому сварочные работы возможно производить при разных условиях работы и с разными материалами.

Чтобы полностью использовать возможности сварочного аппарата, необходимо ознакомиться с их описанием.

Управление панелью доступно только если к аппарату не подключен податчик проволоки. Если подключен то

управление передается на панель подачи проволоки, а на дисплее 4 появляется слово «Feed».

1. Индикатор тревоги. Работа сварочного аппарата заблокирована. На дисплее сообщение о причине

отключения. Аппарат разблокируется автоматически после устранения причины блокировки.

2. Индикатор работы сварочного аппарата.

3. Индикатор программирования работы сварочного аппарата.

4. 3-значный буквенно-цифровой дисплей. Показывает сварочный ток в амперах.

Показывает сообщение о тревоге:

AL.2 - срабатывание термозащиты из-за перегрева аппарата.

AL.3 - срабатывание защиты из-за выхода напряжения питания за пределы нормы.

AL.7 - срабатывание защиты из-за превышения тока в режиме MIG/MAG сварки.

Индикаторы сварочных параметров:

4a – ток в амперах

4b – напряжение в вольтах

4c – время в секундах

4d – проценты

4e – скорость

подачи проволоки в метрах/минуту

5. Ручка управления. Для регулировки сварочного тока.

6. Кнопка загрузки сварочной программы.

7. Кнопка сохранения сварочной программы.

8. Кнопка выбора режима сварки.

- сварка MIG/MAG с импульсной дугой (только в модели 225 Pulse)

- сварка MIG/MAG с короткой дугой или с разбрызгиванием
