Advanced Control AC-VS i II 575-200C2 [4/15] Механическая установка

AC-VersiStart II 3

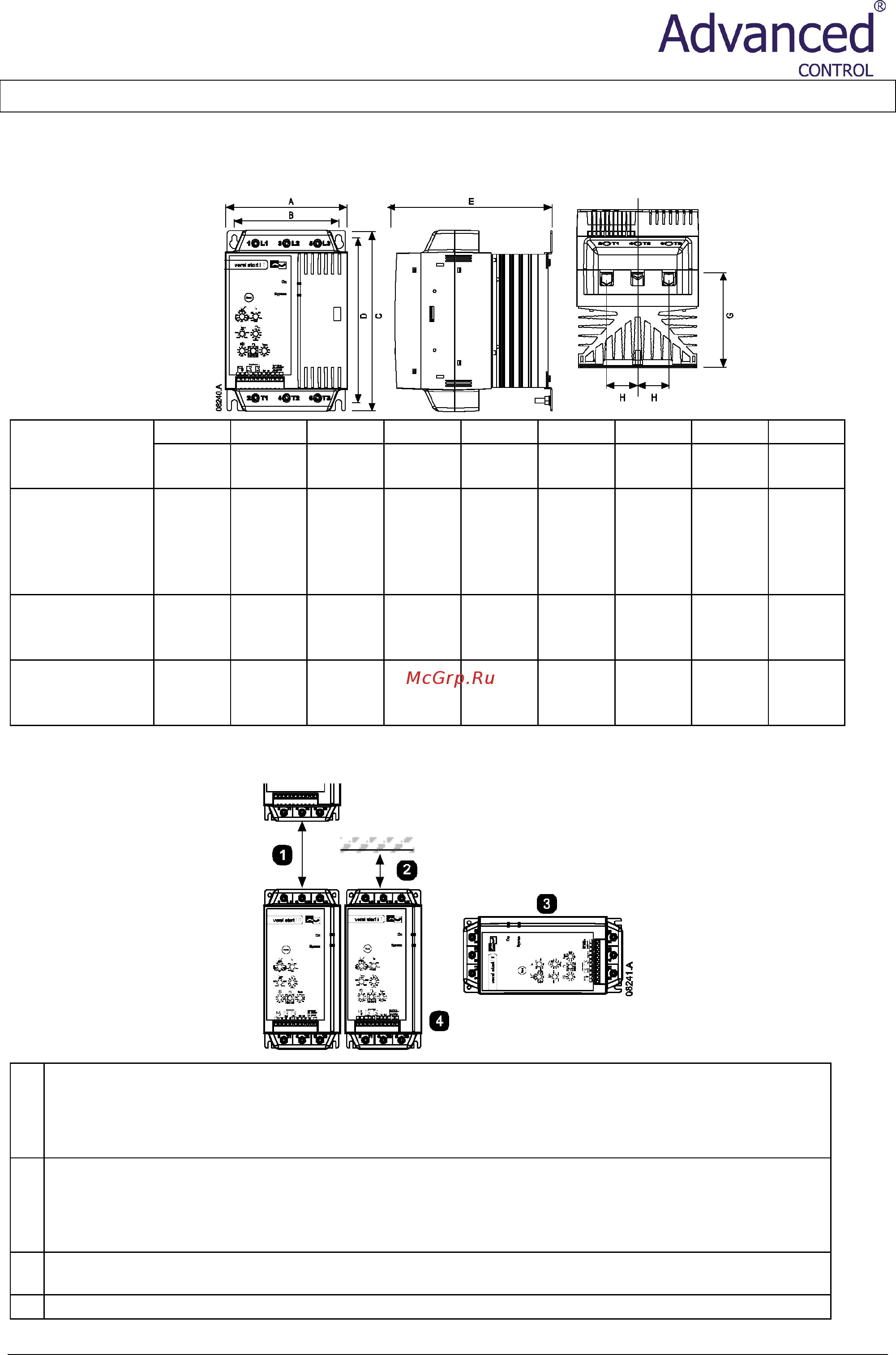

2. Механическая установка

2.1 Размеры и вес

A B C D E F G H

Вес

мм мм мм мм мм мм мм мм

кг

Модель

(дюймов)

(дюйм

ов)

(дюймов)

(фунтов)

AC-VS i ll-018

AC-VS i ll-034

AC-VS i ll-042

98 82 203 188 165 55 90,5 23 2,4

AC-VS i II-048 (3,9) (3,2) (8,0) (7,4) (6,5) (2,2) (3,6) (0,9) (5,3)

AC-VS i ll-060

AC-VS i ll-075

AC-VS i ll-085

145 124 215 196 193 - 110,5 37 4,3

AC-VS i ll-100 (5,7) (4,9) (8,5) (7,7) (7,6) (4,4) (1,5) (9,5)

AC-VS i ll-140

AC-VS i ll-170

202 160 240 204 214 - 114,5 51 6,8

AC-VS i II-200 (8,05) (6,3) (9,5) (8,0) (8,4) (4,5) (2,0) (15,0)

2.2 Физическая установка

AC-VS i ll-018 ~ AC-VS i ll-100: Допускается расстояние 100 мм (3,9 дюйма) между

соседними устройствами плавного пуска.

AC-VS i ll-140 ~ AC-VS i II-200: Допускается расстояние 200 мм (7,9 дюйма) между

соседними устройствами плавного пуска.

AC-VS i ll-018 ~ AC-VS i ll-100: Допускается расстояние 50 мм (2,0 дюйма) между

устройством плавного пуска и сплошными поверхностями.

AC-VS i ll-140 ~ AC-VS i II-200: Допускается расстояние 200 мм (7,9 дюйма) между

устройством плавного пуска и сплошными поверхностями.

Устройство плавного пуска может быть установлено на своей боковой стороне. Уменьшите

номинальный ток устройства плавного пуска на 15 %.

Устройства плавного пуска могут монтироваться вплотную друг с другом.
