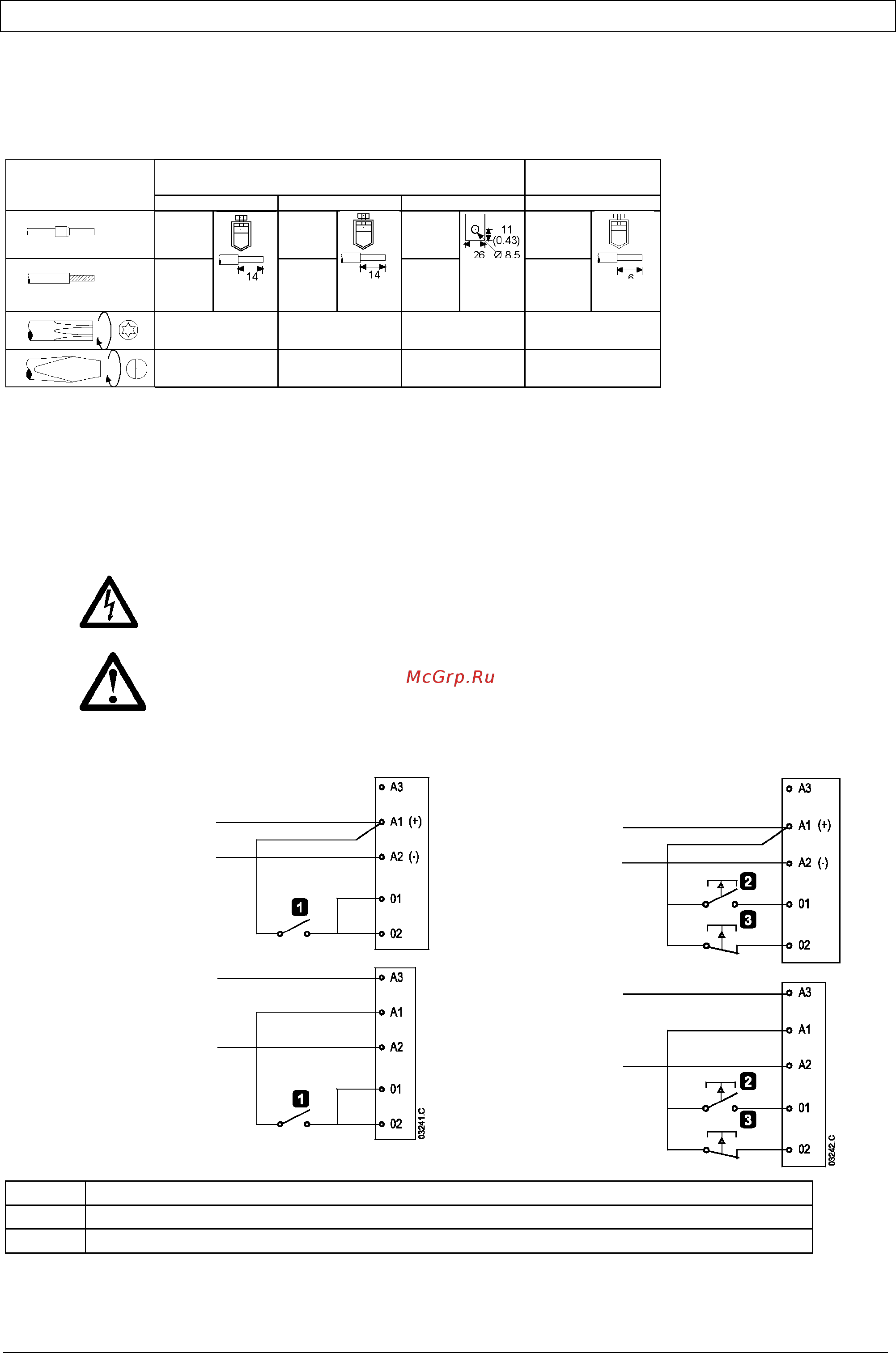

4 AC-VersiStart ll
3. Электрическая установка
3.1 Выводы питания
L1/1, L2/3, L3/5, T1/2, T2/4, T3/6
мм2 (AWG)
A1, A2, A3, 01,02, B4,
B5, 13, 14, 23, 24
мм2 (AWG)
018~060 075~100 140~200 018~200
10-35
(8-2)
25-50
(4-1/0)
Нет
данных
0,14-1,5
(26-16)
10-35
(8-2)
(0,55) мм
(дюймов)
25-50'
(4-1/0)
(0,55) мм
(дюймов)
Нет
данных
(1,02) (0,33)
мм (дюймов)
0,14-1,5
(26-16)
(0,24)
мм (дюймов)
«Звездочка» (T20)
3 Нм
2,2 фут-фунтов
«Звездочка» (T20)
4 Нм
2,9 фут-фунтов
Нет данных Нет данных
7 мм
3 Нм
2,2 фут-фунтов
7 мм
4Нм
2,9 фут-фунтов
Нет данных
3,5 мм
0,5 Нм (макс.)
4,4 дюйм-фунтов (макс.)
3.2 Управляющие напряжения
Устройства плавного пуска AC-VersiStart II могут поставляться в одной из двух конфигураций управляющих
напряжений:
AC-VS i II-xxx-xxx-C1.... 110–240 В переменного тока (+10 % / -15 %) или 380–440 В переменного тока (+10 % / -15
%)
AC-VS i II-xxx-xxx-C2.... 24 В переменного тока / постоянного тока (±20 %)
ПРЕДУПРЕЖДЕНИЕ
Управляющее напряжение должно быть подано до подачи сетевого напряжения (либо
вместе с сетевым напряжением).
ВНИМАНИЕ!
В случае 24 В переменного тока / постоянного тока используйте контакты,
рассчитанные на низкие значения напряжения и тока (с тонким золотым покрытием или
аналогичные).
3.3 Схемы управления
Двухпроводная схема
Трехпроводная схема
110-240 В
переменного тока
и 24 В переменного
тока / постоянного
тока
110–240 В
переменного
тока
и 24 В
переменного
тока /
постоянного
тока
380–440 В переменного
тока
380–440 В
переменного
тока
1
Пуск / останов. Для сброса отключения замкните и затем разомкните 02.
2
Пуск.
3
Останов. Для сброса отключения замкните и затем разомкните 02.
