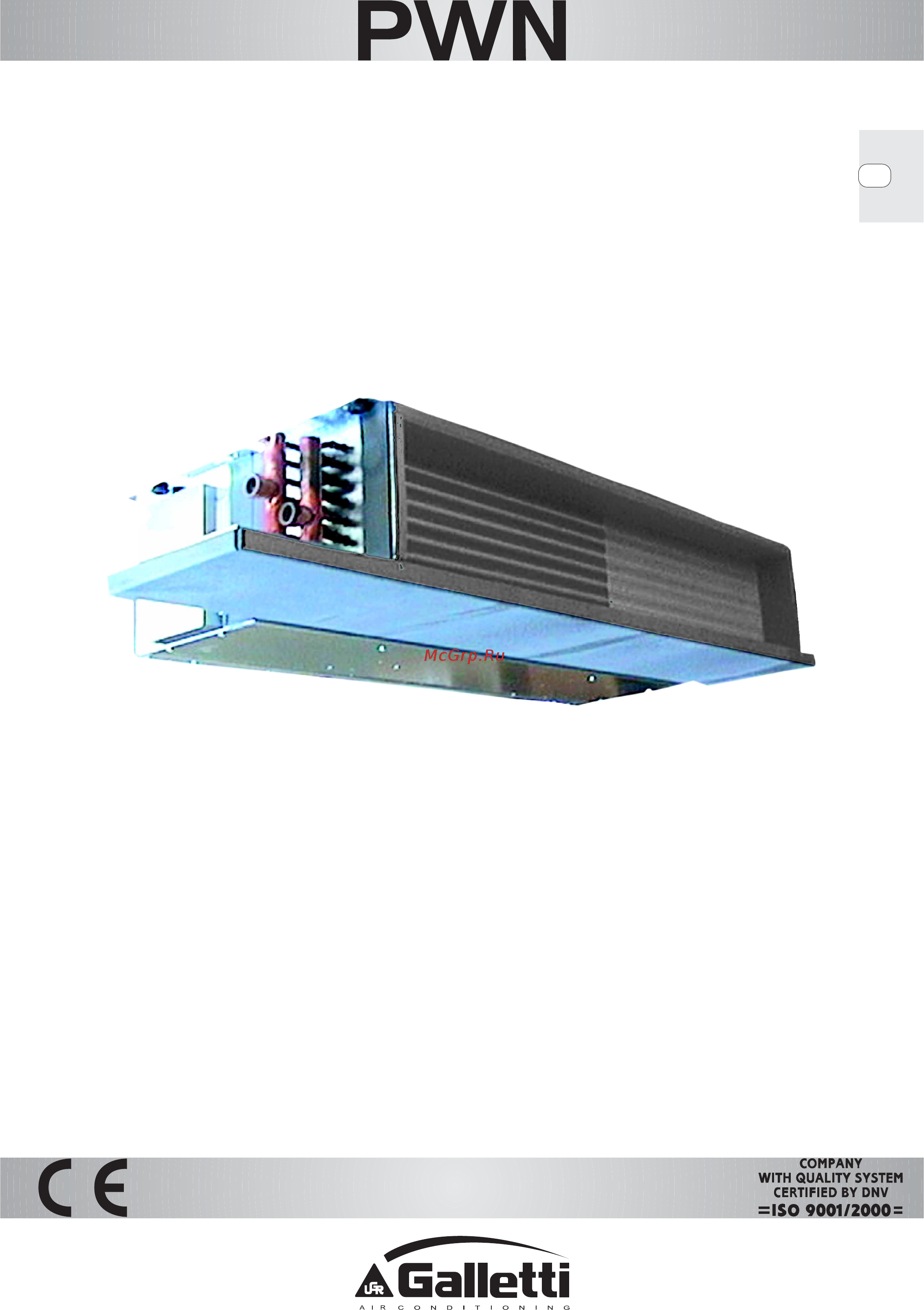

Galletti PWN 33 Инструкция по эксплуатации онлайн
Содержание
- Заявление о соответствии 2
- Компания galletti s p a с местонахождением по адресу вия романьоли 12 а беньтивольо болонья италия заявляет под своей ответственностью что установки для кондиционирования и подогрева серии pwn предназначенные для применения в системах распределения воздуха с использованием воздухопроводов соответствуют директивам европейского сообщества 73 23 89 392 91 368 93 44 93 68 98 37 и 89 336 болонья 02 07 2001 galletti s p a луиджи галлетти 2
- Президент 2
- Рабочая жидкость вода teмпература воды 5 c 95 c tемпература воздуха 20 c 43 c напряжение питания 230 v 10 максимальное рабочее давления 10 bar 2
- Рабочие условия 2
- Конструктивные характеристики 3
- Общая информация 3
- Приспособления 3
- Номинальные технические данные 4
- Примечание для определения эксплуатационных характеристик в не предусмотренных в таблице условиях использовать программу выбора компании galletti 5
- Условные обозначения psu полезное статическое давление qa расход воздуха vr скорость вентиялции 7 высокая 1 низкая 5
- Характеристики вентиляции 5
- Pa потеря нагрузки стороны воздуха 6
- Нижеприведенные значения потери нагрузки относятся к приспособлениям на которые не влияет изменение размеров тепловентиляторов следовательно потери нагрузки относятся к приспособлению и не зависят от величины тепловентиялтора 6
- Приспособления потери нагрузки стороны воздуха 6
- Условные обозначения qa расход воздуха 6
- Характеристики вентиляции 6
- Psu полезное статическое давление lw уровень звуковой мощности по октаве l 7
- Pwn 2 pwn 1 7
- Vr скорость вентиляции 1 низкая 7 высокая 7
- Взвеш уровень звуковой мощности a 7
- Уровень звуковой мощности по октаве 7
- Teмпература выхода воды qa расход воздуха pft интенсивность общего охлаждения pfs интенсивность воспринимаемого охлаждения qw pасход воды δδδδδ pw потеря нагрузки стороны воды 8
- Tемпература подачи воздуха влажный термометр t 8
- Tемпература подачи воздуха сухой термометр tb 8
- Примечание для определения не приведенных в таблице эксплуатационных характеристик ссылаться на программу выбора компании galletti 8
- Температура подачи воды 8
- Эксплуатационные характеристики 8
- Эффективность охлаждения 8
- Teмпература выхода воды qa расход воздуха pft интенсивность общего охлаждения pfs интенсивность воспринимаемого охлаждения qw pасход воды δδδδδ pw потеря нагрузки стороны воды 9
- Tемпература подачи воздуха влажный термометр t 9
- Tемпература подачи воздуха сухой термометр tb 9
- Примечание для определения не приведенных в таблице эксплуатационных характеристик ссылаться на программу выбора компании galletti 9
- Температура подачи воды 9
- Эксплуатационные характеристики 9
- Эффективность охлаждения 9
- Teмпература выхода воды qa расход воздуха pt интенсивность нагрева qw pасход воды δδδδδ pw потеря нагрузки стороны воды 10
- Tемпература подачи воздуха сухой термометр t 10
- Примечание для определения не приведенных в таблице эксплуатационных характеристик ссылаться на программу выбора компании galletti 10
- Температура подачи воды 10
- Эксплуатационные характеристики 10
- Эффективность нагрева 10
- Teмпература выхода воды qa расход воздуха pt интенсивность нагрева qw pасход воды δδδδδ pw потеря нагрузки стороны воды 11
- Tемпература подачи воздуха сухой термометр t 11
- Примечание для определения не приведенных в таблице эксплуатационных характеристик ссылаться на программу выбора компании galletti 11
- Температура подачи воды 11
- Эксплуатационные характеристики 11
- Эффективность нагрева 11
- Teмпература выхода воды qa расход воздуха pt интенсивность нагрева qw pасход воды δδδδδ pw потеря нагрузки стороны воды 12
- Tемпература подачи воздуха сухой термометр t 12
- Воздухопроводы в частности труба подвода должны быть изолированы противоконденсационным материалом предусмотреть смотровую панель для проведения техобслуживания и очистки предусмотреть также место для проведения текущего и внеочередного техобслуживания установить панель дистанционного управления в легко доступном положении пользователю для установки функций и возможного считывания температуры избежать позиционирование под солнцем позиционирование под воздействием теплового или холодного потока воздуха промежуточное положение предметов препятствующих измерению температуры в случае длительной остановки в зимнее время вылить воду из установки во ибежание повреждения и образования льда в случае применения антифриз проверить точку замерзания с помощью нижеприведенной таблицы 12
- Коэффициенты для предварительной оценки могут отличаться от правильных значений для получения точных значений ссыдаться на программу выбора galletti 12
- Примечание для определения не приведенных в таблице эксплуатационных характеристик ссылаться на программу выбора компании galletti 12
- Рекомендации по монтажу 12
- Температура подачи воды 12
- Установки применяющие воздуховодов кондиционирования и вентиляции с подогревом pwn могут быть установлены в горизонтальном положении и предназначены для монтажа в подвесных потолках разместить установку в позиции позволяющей рациональное распределение каналов подвода и всасывания воздуха смонтировать нужные приспособления в стандартной установке перед монтажом для монтажа и эксплуатации приспособлений ссылаться на описание их технических характеристик отвод и подвод имеют прямоугольное сечение с отверстием для крепления имеющихся приспособлений для подсоединения каналами прямоугольного сечения рекомендуется использование приспособления rd или rdc монтируемых в отводе или подводе прим для выполнения отвода и подвода каналами применяют 1 приспособление rd отвод и 1 приспособление rdc подвод для подсоединения шлангами f 200 применяют приспособления pma или pmac монтируемых в отводе или подводе прим для выполнения отвода и подвода шлагнами f 200 применяют 1 приспособление pma отвод и 1 при 12
- Эксплуатационные характеристики 12
- Эффективность нагрева батареи mdf установки с 4 трубами 12
- Выход воды 3 4 внутр резьба газ 2 вход воды 3 4 внутр резьба газ 3 электрическая коробка 4 кабельный прижим 5 выпуск конденсата f17 мм 13
- Размеры 13
- Pwn встроенный переключатель cd pwn настенный переключатель cdе 14
- Внимание перед подсоединеним установки отключить ее от электросети указанная штиковой линией электропроводка за счет зказчика для каждого термовентилятора предусмотреть выключатель il с размыкающими контактами на расстоянии не менее 3 мм и предохранителем f двигатели установок с 7 скоростями внимание общий кабель двигателя белого цвета неправильное подсоединение приводит к тяжелой аварии двигателя 14
- Поглощаемая мощность 14
- Поглощаемый ток 14
- Условные обозначения электросхем il линейный выключатель не входит в поставку f предохранитель не входит в поставку 3 7 3 скорости из 7 имеющихся m двигатель wh белый общий bk черный максимальная скорость bu синий bn коричневый gy серый gn зеленый ye желтый rd красный минимальная скорость gnye желтый зеленый заземление pe sf переключатель централизованного фунеционирования не входит в поставку vk клапан воды 230v on off vkc клапан холодной воды 230v on off vkh клапан теплой воды 230v on off kp интерфейс мощности для параллельного соединения 4 установок pwn ipm схема мощности ext внешний вспомогательный контакт rhc переключатель дистанционного нагрева охлаждения централизованный tc термостат разрешения 14
- Электрические характеристики двигателей в нижеприведенной таблице приводятся характеристики двигателей при допускаемых условиях работы vr скорость работы 14
- Электросхемы 14
- Ut66000870 00 15
- Запрещается полное или частичное воспроизведение настоящего издания 15
- Электросхемы 15
- Электросхемы 16
- Запрещается полное или частичное воспроизведение настоящего издания 17
- Электросхемы 17
- Pwn micro d kp 18
- Pwn microprod с интерфейсом мощности kp 18
- Запрещается полное или частичное воспроизведение настоящего издания 18
- Электросхемы 18
- Запрещается полное или частичное воспроизведение настоящего издания 19
- Электросхемы 19
- Приспособления 20
- Pwn 1 2 3 21
- Приспособления 21
- Число отверст 2 3 5 21
- Дополнительный нагреватель 22
- Приспособления 22
- Приспособления 23
