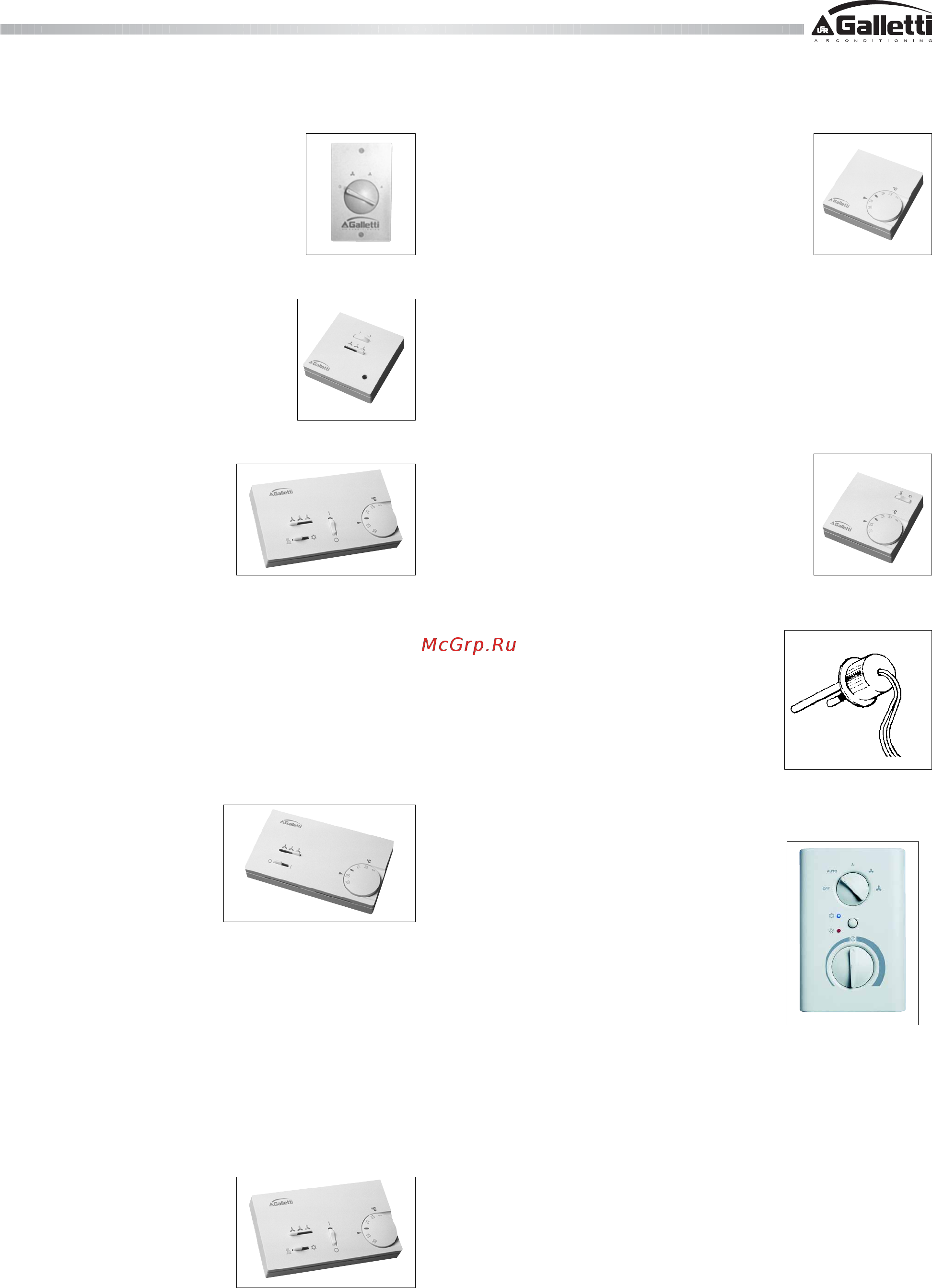

20
UT66000870 - 00
PWN
Запрещается полное или частичное воспроизведение настоящего издания
TA - Настенный термостат компнатной
температуры
Настенный термостат для комнатной
температуры. Автоматическое регулирование
температуры окружающей среды:
- только при нагреве, действуя на
вентиляционный узел и на регулирующий
клапан если имеется (работа ON/OFF);
- только при охлаждении, действуя на вентиляционный узел и
на регулирующий клапан если имеется (работа ON/OFF);
- как при нагреве, так и при охлаждении с использованием
дистанционного сезонного переключателя, действуя на
вентиляционный узел и на регулирующий клапан если имеется
(работа ON/OFF).
TA2 - Настенный термостат комнатной
температуры с селектором тепло/холод
Настенный термостат комнатной температуры
с сезонным селектором зима/лето.
Автоматическое регулирование комнетной
температуры как при нагреве, так и при
охлаждении, действуя на вентиляционный узел
и на регулирующий клапан если имеется.
TC - Tермостат разрешения для
режима нагрева электромеханических
панелей управления
Tермостат разрешения с
автоматическим восстановлением
блокирует работу вентилятора конда
температура теплообмена снижается (42°C).
Он служит только для режима нагрева и
устанавливается в ребристом блоке теплообменника.
MICROD - Панели управления с
микропроцессором
Панель управления с микропроцессором для
установки на борту машины (MICRO) или на
стенке (MICROD) в комплекте с
переключателем скорости, жлектронным
термостатом и сезонным переключателем;
управляет в автоматическом режиме
вентилятор-конвектор.
Контроль скоростей вентилятора,
регулирование комнатной температуры и переключение режима
работы (лето/зима).
- регулирование комнатной температуры в фазе нагрева и
охлаждения, посредством включения и выключения вентилятора,
при заданной в ручную скорости;
- регулирование комнатной температуры в фазе нагрева и
охлаждения, посредством автоматического изменения скорости
вентилятора;
- таймер (не в наличии для Micro-D);
- переключение охлаждения/нагрева в следующих режимах:
- ручной режим на борту;
- автоматический режим в зависимости от температуры воды (с
датчиком воды SW oпцион).
11 ПРИСПОСОБЛЕНИЯ
CD - Встроенный настенный
переключатель скорости
Настеннпя встроенная панель с 4-
хпозиционным переключателем (три позиции
скорости + стоп). Панель управления CD
обеспечивает переключение рабочей скорости
установки, пуска и остановки.
CDE - Настенная панель скорости
Настенная панель оснащена 3-хпозиционным
переключателем (три позиции скорости) и
выключателем вкл/выкл. Панель управления
CDЕ обеспечивает переключение рабочей
скорости установки, пуска и остановки.
TD - Настенная панель с
переключателем скорости,
термостатом и переключателем
тепло/холод
Настенная панель в комплекте с
переключателем скорости,
электромеханическим термостатом и
сезонным переключателем.
Контроль скоростей вентилятора, регулирование комнатной
температуры и переключение режима работы (охлаждение/
нагрев):
- ручное переключение рабочих скоростей;
- регулирование комнатной температуры как в фазе нагрева,
так в фазе охлаждения, посредством включения и
выключения вентилятора (функционирование ON/OFF), при
заданной в ручную скорости.
TDC - Настенная панель
управления с переключателем и
термостатом
Настенная панель дистанционного
управления в комлекте с
переключателем скорости и
электромеханическим термостатом.
Контроль скоростей вентилятора и регулирование комнатной
температуры:
- ручное переключение рабочих скоростей;
- регулирование комнатной температуры в фазе нагрева,
посредством включения и выключения вентилятора (ON/
OFF), при заданной в ручную скорости;
- регулирование комнатной температуры в фазе нагрева и
охлаждения с централизованной дистанционной сезонной
селекцией, посредством включения и выключения
вентилятора (ON/OFF), при заданной в ручную скорости.
TD4T - настенное управление с
переключателем, термостатом и
сезонным переключателем для
установок с 2/4 трубами с
клапанами
Настенная панель управления в
комплекте с переключателем
скорости, электромеханическим термостатом и сезонным
переключателем; управляет регулируюшими клапанами.
Контроль скоростей вентиялтора и регулирование комнатной
температуры:
- ручное переключение рабочей скорости;
- регулирование термпературы в установках с 2 и 4 трубами,
как в фазе нагрева, так в фазе охлаждения, посредством
включения и выключения вентилятора при заданной в ручную
скорости и открытие и закрытие регулирующих клапанов.
