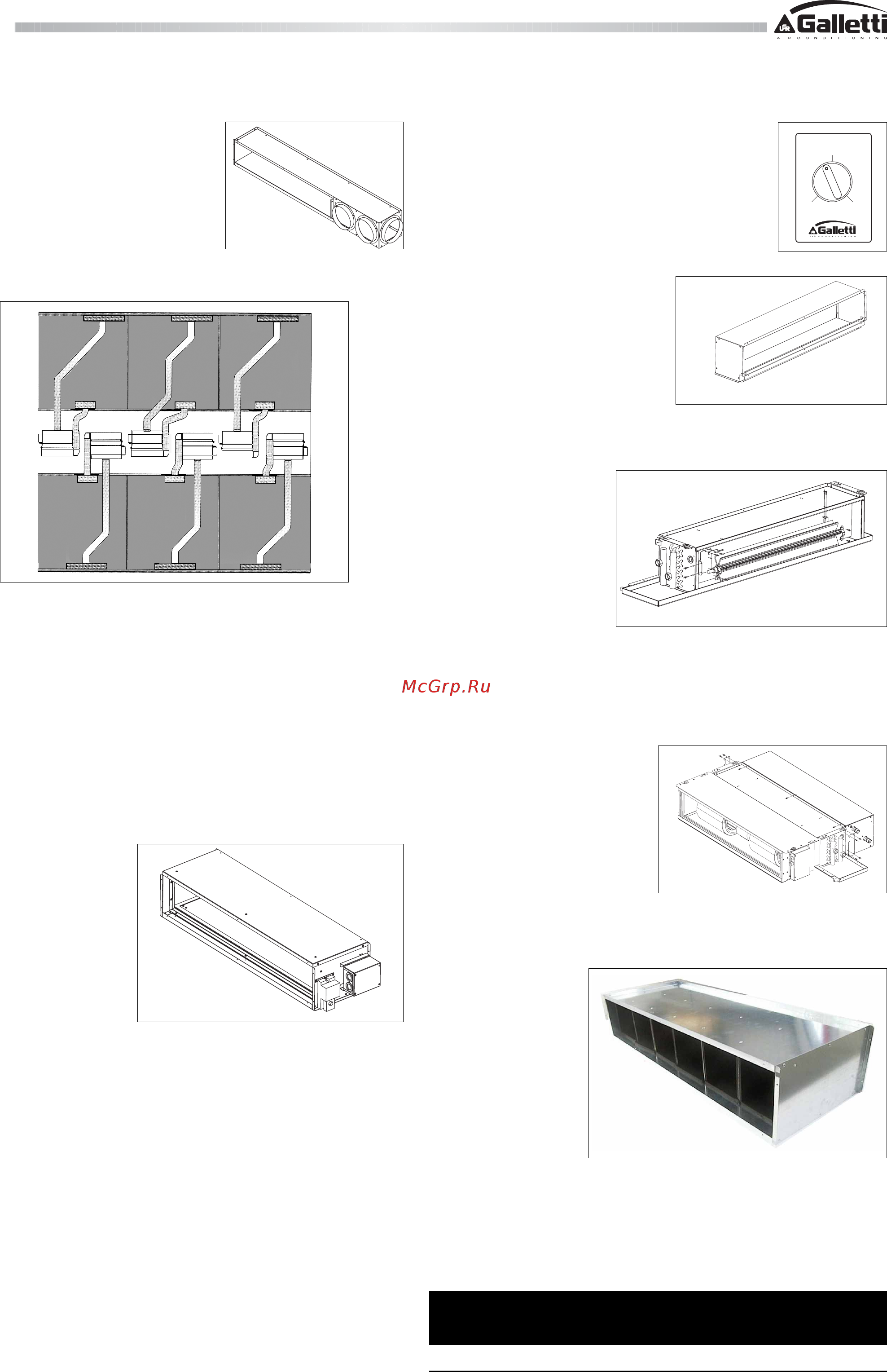

11 ПРИСПОСОБЛЕНИЯ
PAF - передний перелив отвода
с хомутиками f 200
Благодаря приспособлениям
"перелив подвода PMA" и
"перелив переднего отвода PAF"
можно использовать установку
PWN в системах в которых
необходимо выполнить подвод и
отвод воздуха с одно только стороны, сокращая, при этом,
требуемое место. Отвод оснащен хомутиками F 200 мм.
TFA - Неизолированный шланг
Неизолированный шланг для распределения воздуха,
диаметром f 200 мм. Отрезки 6 м.
TFM - Изолированный шланг
Изолированный шланг для распределения воздуха,
диаметром f 200 мм. Отрезки 6 м. Для изолирования
используется стекловата толщиной 25 мм, плотностью 16
кг/куб.м.
TP - Пластиковая пробка
Пластиковая пробка f 200 мм для закрытия не
использованных отводов в PCOC.
SM - Приводная
заслонка подвода
наружного воздуха
Приводная заслонка
подвода наружного
воздуха обновляет воздух
непосредственно с
тепловентилятора.
Объем наружного воздуха
фильтруется и
нагревается и, после чего,
регулируется пропорционально с 0 до 100% с помощью
серводвигателя управляемого вращающимся потенциометром
привода CSD, который предназначен для монтажа в стену. Набор
PA90 состоит из:
A) Заслонки подвода наружного воздуха из оцинкованного
стального проката, предназначенной для подсоединения к
установке с одного конца и с предусмотренными
приспособлениями с другого конца.
B) Серводвигателя непосредственно связанного с
отклоняющим устройством заслонки, степень защиты IP54,
напряжение питания 24В ~.
Возможны закрытие или открытие заслонки под управлением
внешних вспомогательных контактов (не входят в поставку),
как противоморозных термостатов, таймеров, и т.д., c
возможностью параллельного соединения более одного
серводвигателя к единому приводу открытия-закрытия.
C) Tрансформатора напряжения 230В - 24В, в комлекте с
клеммной коробкой, установленного в специальном защитном
корпусе.
D) Крепежных винтов.
CSD - Встроенное настенное управление
с пропорциональным открытием и
закрытием заслонки PA90
Предусматривается для монтажа в стенку и
обеспечивает закрытие и открытие приводной
заслонки PA90 пропорциональным образом от
0 до 100%.
R90/R90C - соединение на a
90° отвода и подвода
Устанавливается в подводе и в
отводе воздуха (в исполнении с
внутренней изоляцией R90C)
соединения на 90°
устанавливаются
непосредственно на установках
PWN.
RE -
Дополнительный
нагреватель
Эти нагреватели служат
для коныенционального
нагрева воды. Набор
состоит из
электрических
сопротивлений
бронированных с
защитными термостатами (с автоматическим и ручным
сбросом) и реле мощности. Они комплекуются панелью
управления MICROPROD и для моделей PWN 3x, схемой
мощности IPM.
MDF - модуль
дополнительной батареи
для теплой воды
В отдельном модуле для
монтажа в подводе воздуха,
дополнительная батарея
предназначена для работы с
теплой водой при макс.
температуре 95°C, в установках с 4 трубами. Гидравлические
соединения могут находиться справа или слева.
SIL - глушители
подвода и отвода
воздуха
Глушители
изготовлены из
оцинкованного
стального проката с
отделениями; они
изолированы
звукоизляционным
материалом высокой плотности (90 кг/куб.см) и высокой толщины
(10 мм). Звукоизоляционный материал сопровождается пленкой
из ПВХ предохраняющей от пыли и волокон.
В таблице приводятся значения уровней ослабления звуковой
мощности, выпускаемой установкой по октаве.
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
dB dB dB dB dB dB dB
1,5 2,0 2,3 2,9 4,1 5,3 3,8
0% 100%
