16 Сервисные маршрутизаторы серии ESR, Руководство по установке и быстрому запуску

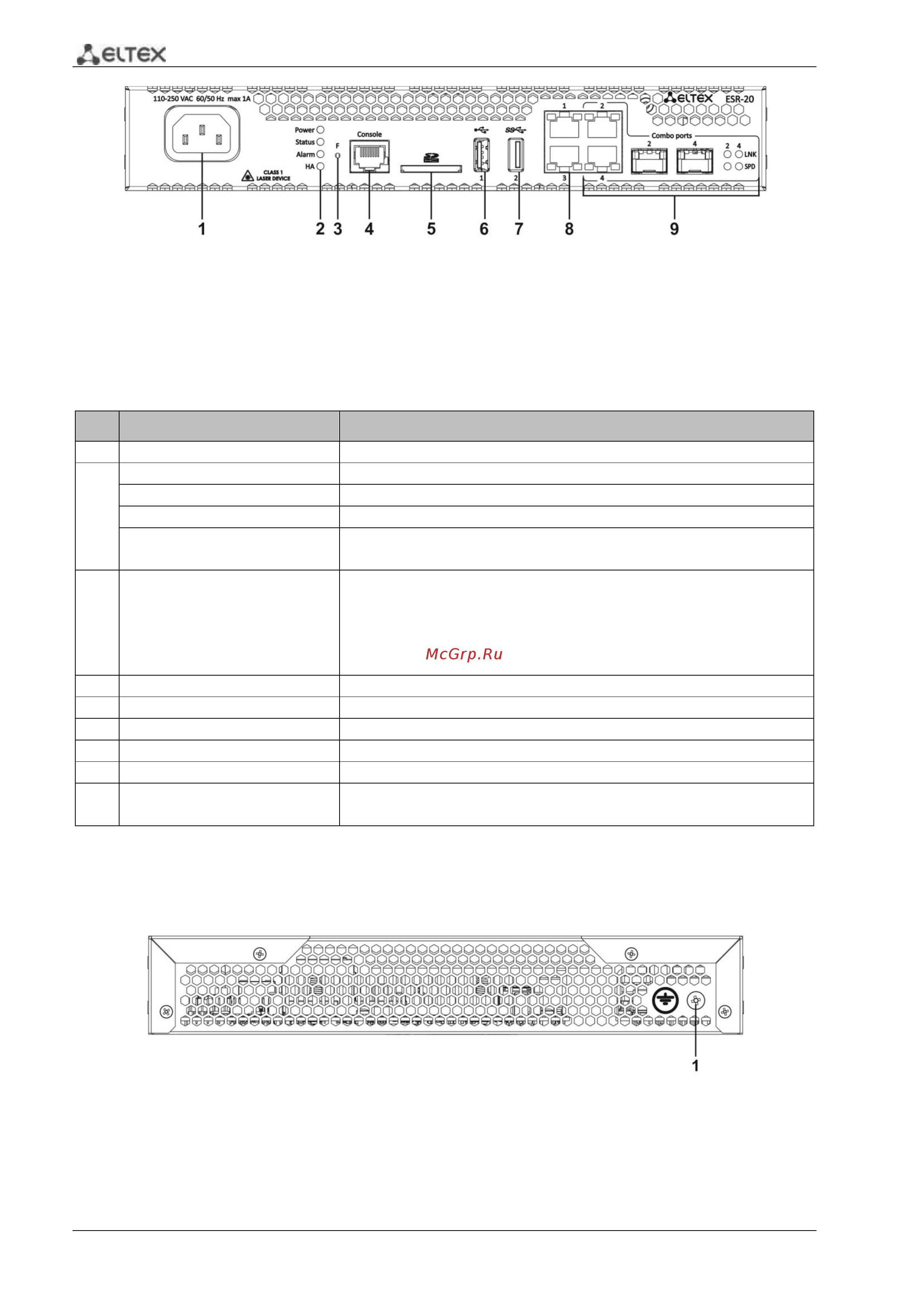

Рисунок 23 – Передняя панель ESR-20
В таблице 12 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства ESR-20.
Таблица 12 – Описание разъемов, индикаторов и органов управления передней панели ESR-20
№
Элемент передней панели
Описание
1
110-250 VАC
Источник питания.
2
Power
Индикатор питания устройства.
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
HA
Индикатор работы в режиме HA (не используется в текущей
версии).
3
F
Функциональная кнопка для перезагрузки устройства и
сброса к заводским настройкам: при удержании кнопки
менее 10 секунд происходит перезагрузка устройства; при
удержании кнопки более 10 секунд происходит перезагрузка
устройства и сброс к заводским настройкам.
4
Console
Консольный порт для локального управления устройством.
5
SD
Разъем для установки SD-карт памяти.
6
USB1
Разъем USB2.0 для подключения внешних USB-устройств.
7
USB2
Разъем USB3.0 для подключения внешних USB-устройств.
8
1, 2
2 порта Gigabit Ethernet 10/100/1000BASE-T (RJ-45).
9
[1 .. 4]
2 Combo-порта Ethernet 10/100/1000BASE-X/10/100/1000BASE-
T.
2.6.2. Задняя панель устройств ESR-20
Внешний вид задней панели устройства ESR-20 показан на рисунке 24.
Рисунок 24 – Задняя панель ESR-20
В таблице 13 приведен перечень разъемов, расположенных на задней панели
маршрутизатора.
