Eltex MES3124 [24/270] Боковые панели устройства
![Eltex MES3124 [24/270] Боковые панели устройства](/views2/1569391/page24/bg18.png)
24 Ethernet-коммутаторы серии MES3000
Таблица 2.11 – Описание разъемов задней панели коммутатора
№
Элемент задней
панели
Описание
1
Разъем для подключения к источнику электропитания постоянного тока
2
Разъем для подключения к источнику электропитания переменного тока
3
Съемные вентиляторы
Съемные вентиляционные модули с возможностью горячей замены.
4
Клемма заземления
Клемма для заземления устройства.

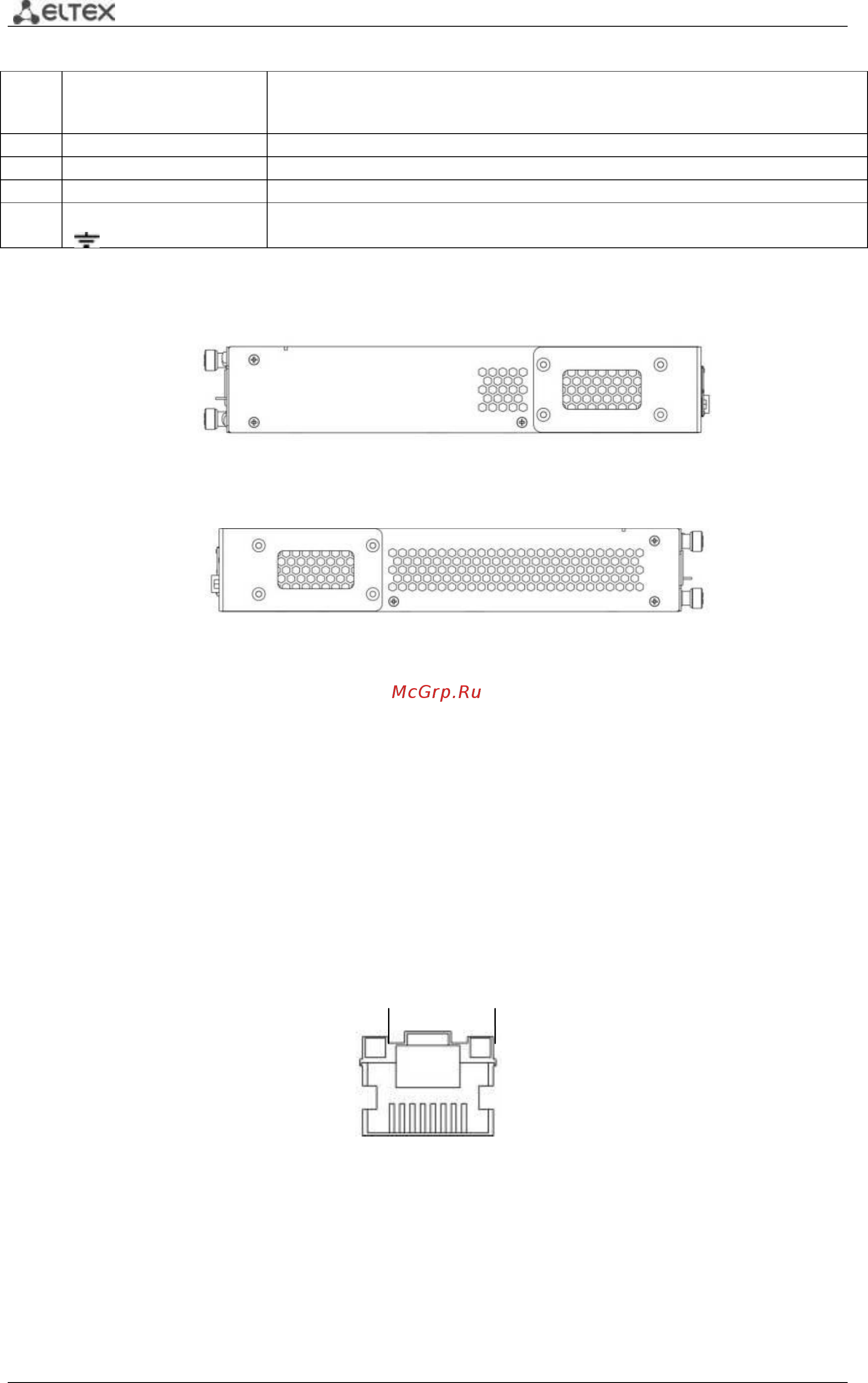

2.4.3 Боковые панели устройства
Рисунок 10 – Правая боковая панель Ethernet-коммутаторов серии MES3000
Рисунок 11 – Левая боковая панель Ethernet-коммутаторов серии MES3000
На боковых панелях устройства расположены вентиляционные решетки, которые служат
для отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это
может привести к перегреву компонентов устройства и вызвать нарушения в его работе.
Рекомендации по установке устройства расположены в разделе «Установка и подключение».
2.4.4 Световая индикация
Состояние интерфейсов Ethernet индицируется двумя светодиодными индикаторами,
LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение светодиодов показано на
рисунках 12,13.
Рисунок 12 – Внешний вид разъема RJ-45
LINK/ACT
SPEED
