30 Ethernet-коммутаторы серии MES3000
3.3 Установка модулей питания
Коммутатор может работать с одним или двумя модулями питания. Установка второго
модуля питания необходима в случае использования устройства в условиях, требующих
повышенной надежности.
Места для установки модулей питания с электрической точки зрения равноценны. С точки
зрения использования устройства, модуль питания, находящийся ближе к краю, считается
основным, ближе к центру – резервным. Модули питания могут устанавливаться и извлекаться
без выключения устройства. При установке или извлечении дополнительного модуля питания
коммутатор продолжает работу без перезапуска.

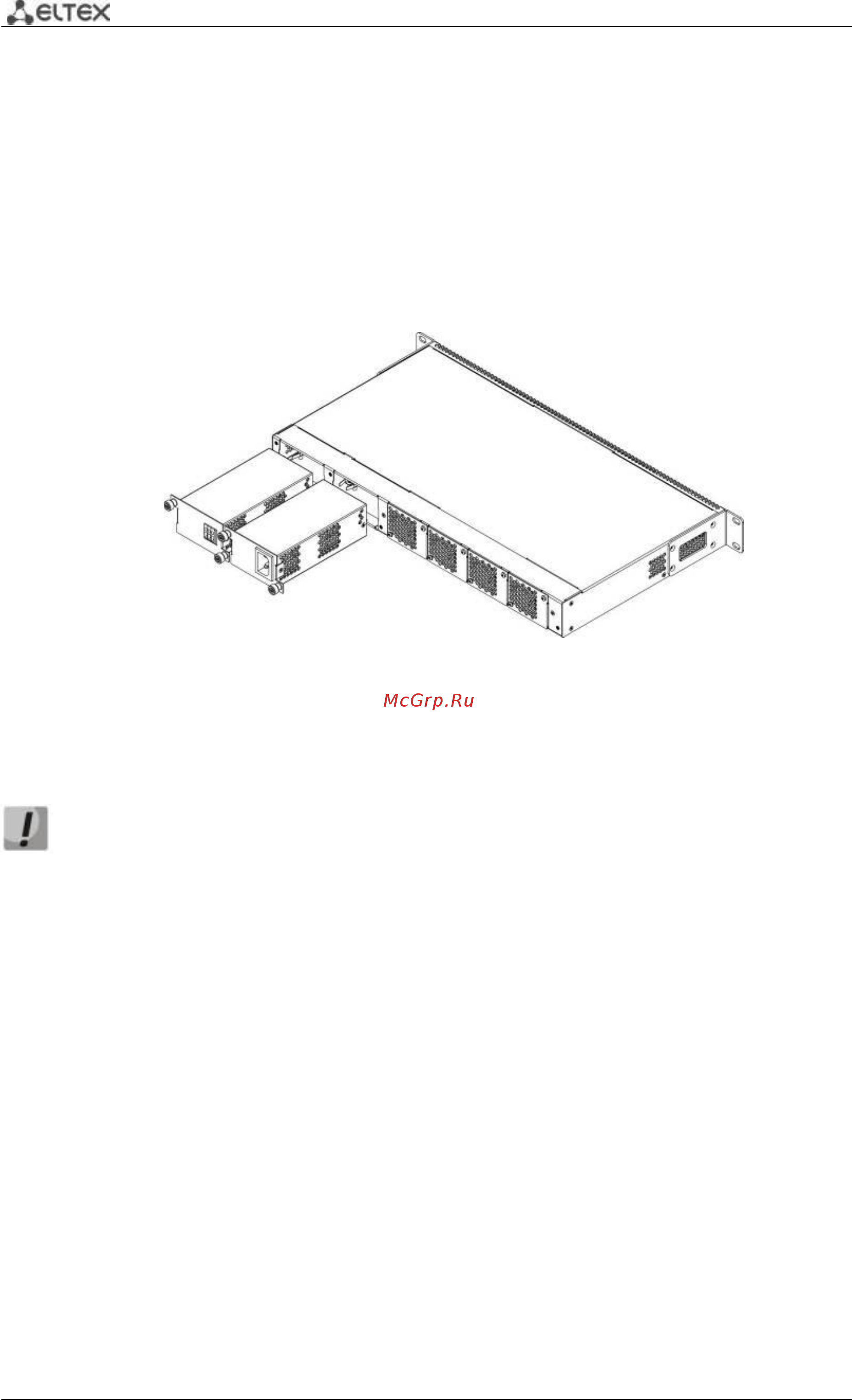

Рисунок 18 – Установка модулей питания.
Состояние модулей питания может быть проверено по индикации на передней панели
коммутатора (см. раздел 2.4.4) или по диагностике, доступной через интерфейсы
управления коммутатором.
3.4 Подключение питающей сети
1. Прежде, чем к устройству будет подключена питающая сеть, необходимо
заземлить корпус устройства. Заземление необходимо выполнять изолированным
многожильным проводом. Устройство заземления и сечение заземляющего
провода должны соответствовать требованиями ПУЭ.
2. Если предполагается подключение компьютера или иного оборудования к
консольному порту коммутатора, это оборудование также должно быть надежно
заземлено.
3. Подключите к устройству кабель питания. В зависимости от комплектации
устройства, питание может осуществляться от сети переменного тока, либо от сети
постоянного тока. При подключении сети переменного тока следует использовать
кабель, входящий в комплект устройства. Для подключения к сети постоянного
тока используйте провод сечением не менее 1 мм
2
.
4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию
индикаторов на передней панели.
Индикация аварии модуля питания может быть вызвана не только отказом модуля,
но и отсутствием первичного питания.
