Ethernet-коммутаторы серии MES3000 31
3.5 Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и
при включенном устройстве.
1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-
модуль открытой частью разъема вверх.

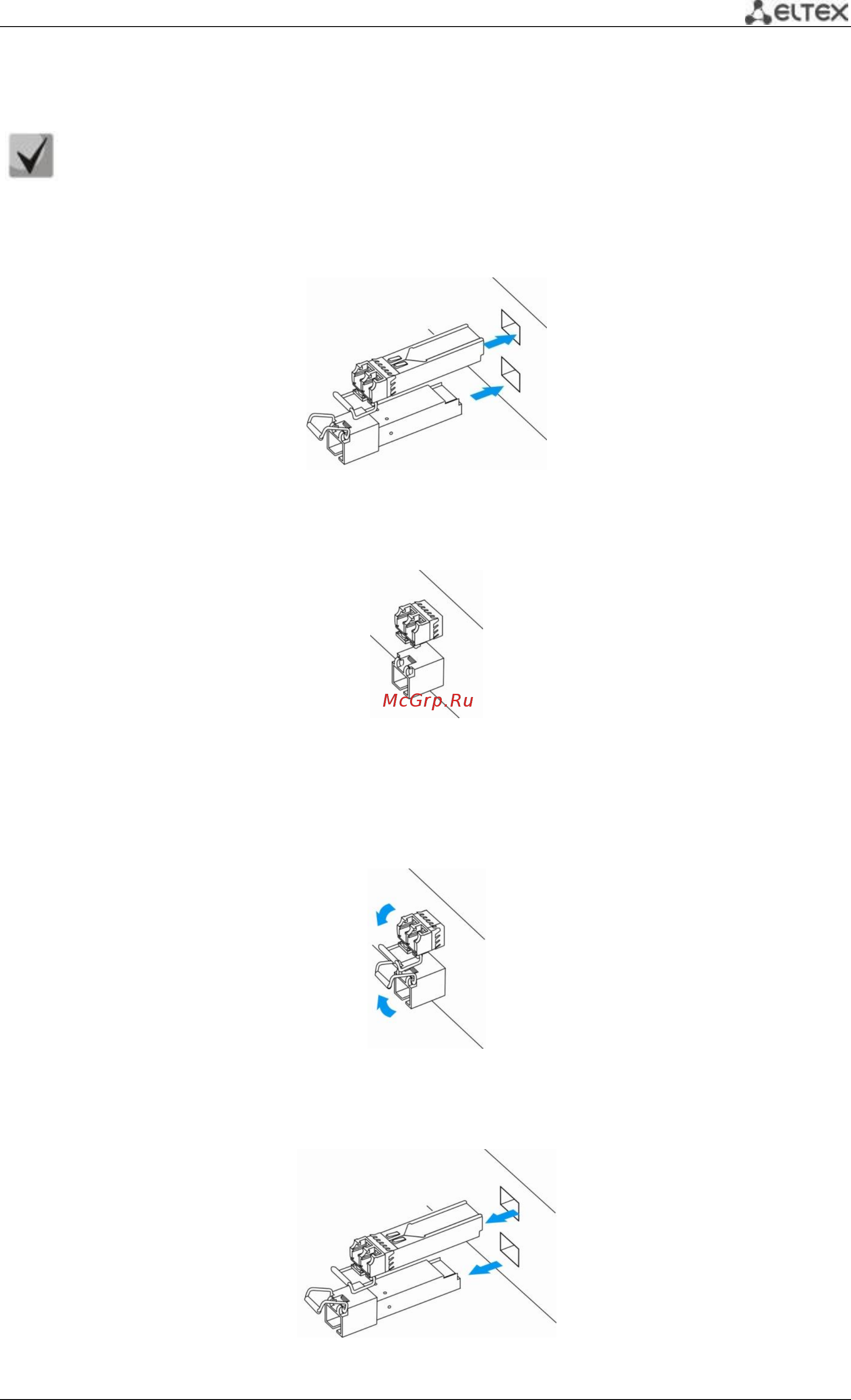

Рисунок 19 – Установка SFP-трансиверов
2. Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.
Рисунок 20 – Установленные SFP-трансиверы
Для удаления трансивера:
1. Откройте защелку модуля.
Рисунок 21 – Открытие защелки SFP-трансиверов
2. Извлеките модуль из слота.
Рисунок 22 – Извлечение SFP-трансиверов
