Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
44

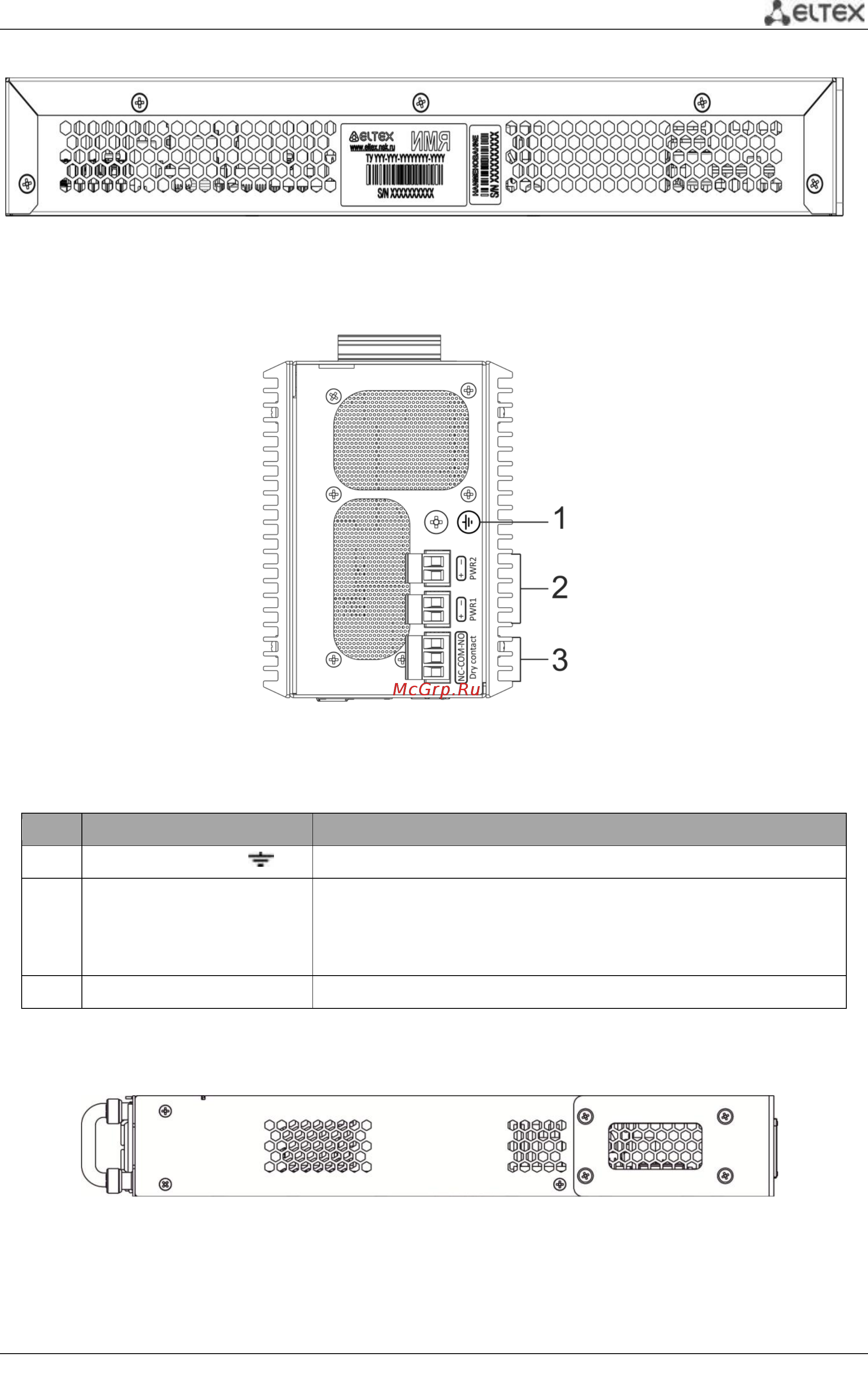

Рисунок 31 – Задняя панель MES2308, MES2308P, MES2308P DC, MES2308R
Внешний вид верхней панели коммутаторов MES3508 и MES3508P приведена на рисунке 32.
Рисунок 32 – Верхняя панель MES3508 и MES3508P
Таблица 23 – Описание разъемов верхней панели коммутаторов MES3508 и MES3508P
№
Элемент задней панели
Описание
1
Клемма заземления
Клемма для заземления устройства.
2
48 (20 ~ 70) VDC (для
MES3508)
48 (45 ~ 57) VDC (для
MES3508P)
Разъемы для подключения к источникам электропитания посто-
янного тока.
3
12VDC max 5A
Релейный выход аварийной сигнализации: 1A 24V DC.
2.4.3 Боковые панели устройства
Рисунок 33 – Правая боковая панель Ethernet-коммутаторов
