Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
46

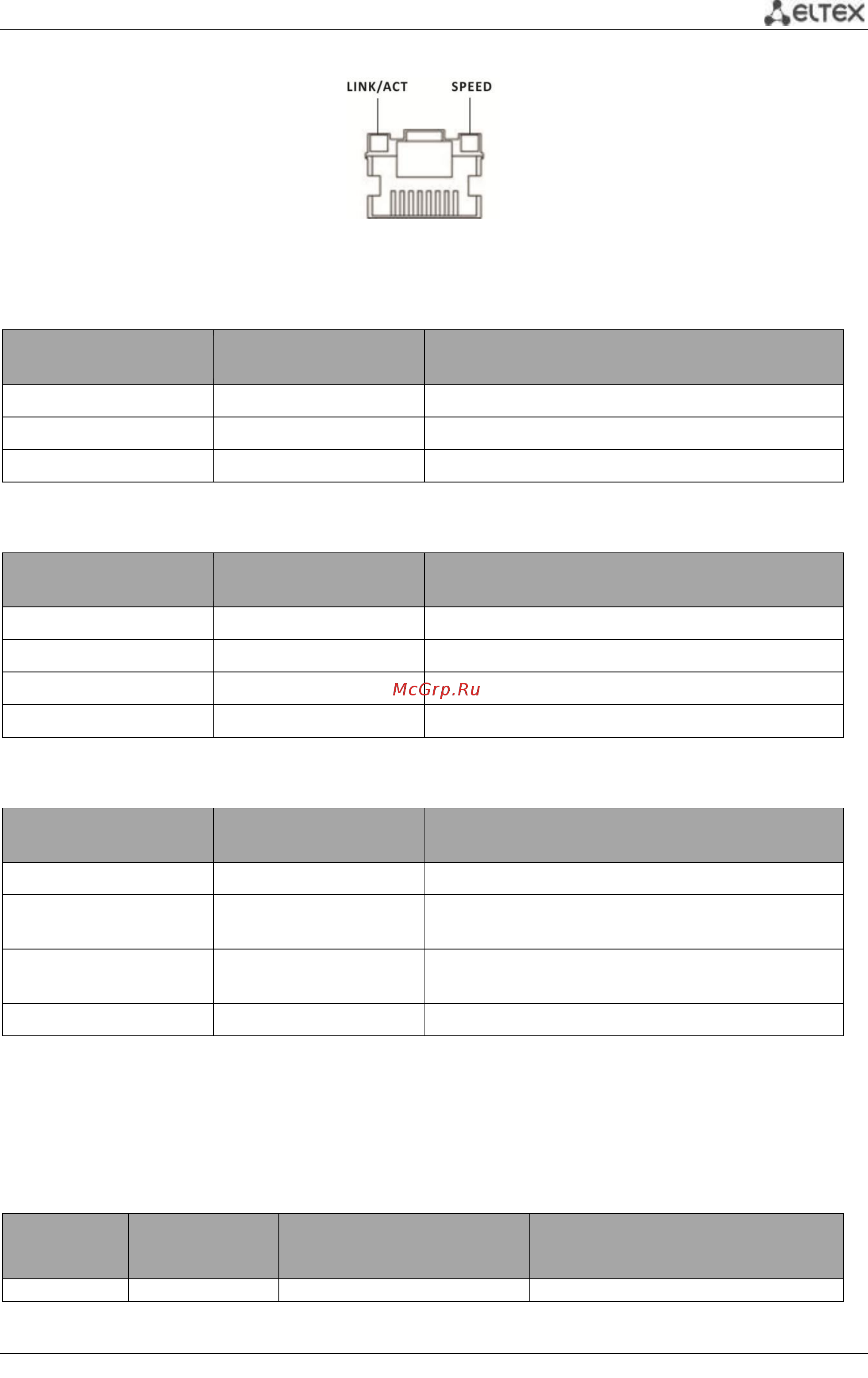

Рисунок 37 – Внешний вид разъема RJ-45
Таблица 24 – Световая индикация состояния XLG-портов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не установлено
Горит постоянно
Горит постоянно
Установлено соединение на скорости 40Gбит/с
Горит постоянно
Мигание
Идет передача данных
Таблица 25 – Световая индикация состояния XG-портов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не установлено
Выключен
Горит постоянно
Установлено соединение на скорости 1Gбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости 10Gбит/с
X
Мигание
Идет передача данных
Таблица 26 – Световая индикация состояния Ethernet-портов 10BASE-T
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не установлено
Выключен
Горит постоянно
Установлено соединение на скорости 10Mбит/с
или 100Mбит/с
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000Мбит/с
X
Мигание
Идет передача данных
Индикатор Unit ID (1-8) служит для обозначения номера устройства в стеке.
Системные индикаторы (Power, Master, Fan, RPS) служат для определения состояния работы
узлов коммутаторов серии MES53xx, MES33xx, MES23xx, MES35xx.
Таблица 27 – Световая индикация системных индикаторов
Название
индикатор
а
Функция
индикатора
Состояние индикатора
Состояние устройства
Power
Состояние
Выключен
Питание выключено
