Ethernet-коммутаторы серий MES53xx, MES33xx, MES35xx, MES23xx
45

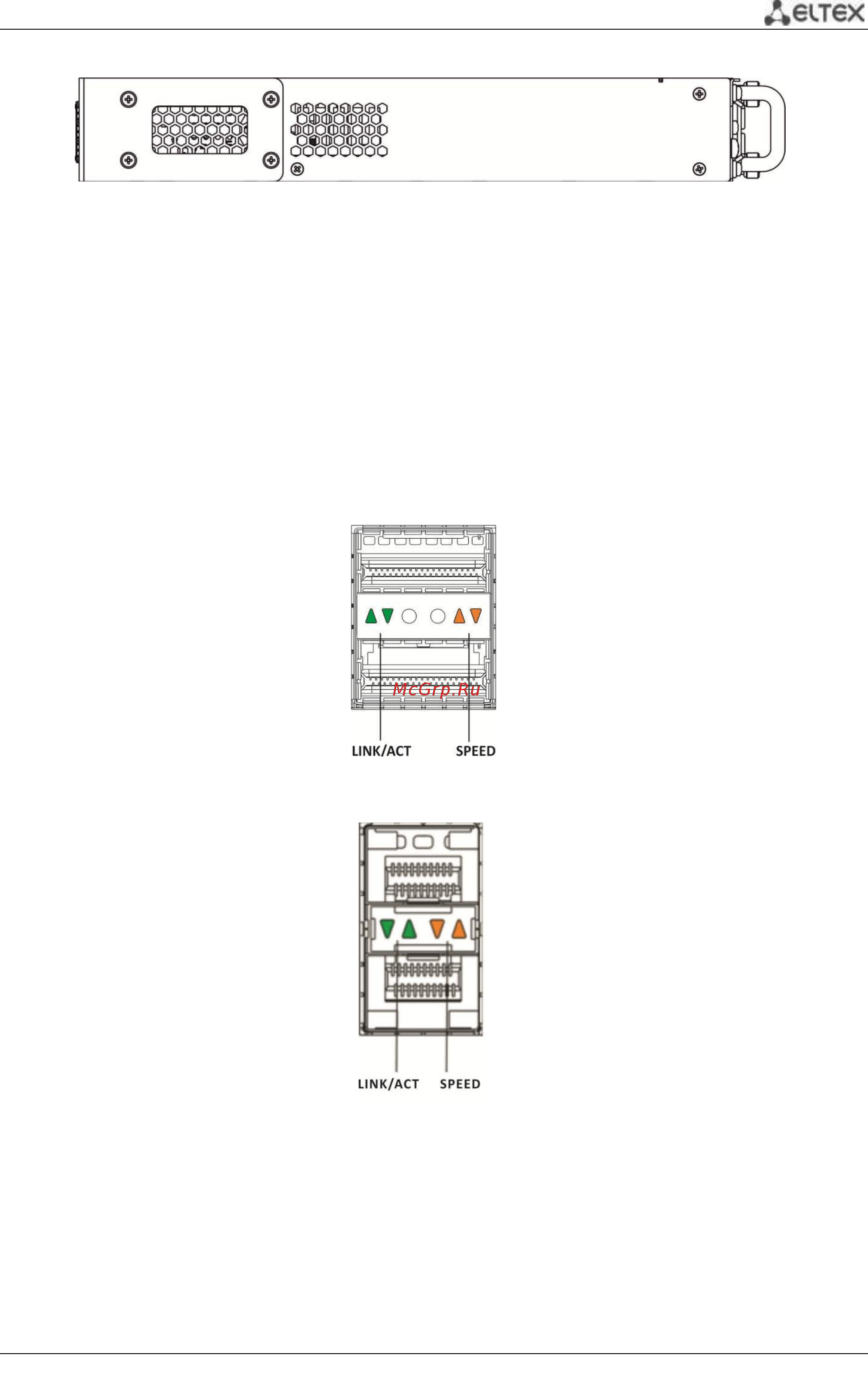

Рисунок 34 – Левая боковая панель Ethernet-коммутаторов
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.4.4 Световая индикация
Состояние интерфейсов Ethernet индицируется двумя светодиодными индикаторами,
LINK/ACT зеленого цвета и SPEED янтарного цвета. Расположение светодиодов показано на
рисунках 35, 36, 37.
Рисунок 35 – Внешний вид разъема с QSFP-трансиверами
Рисунок 36 – Внешний вид разъема SFP/SFP+
