110 Цифровой шлюз SMG

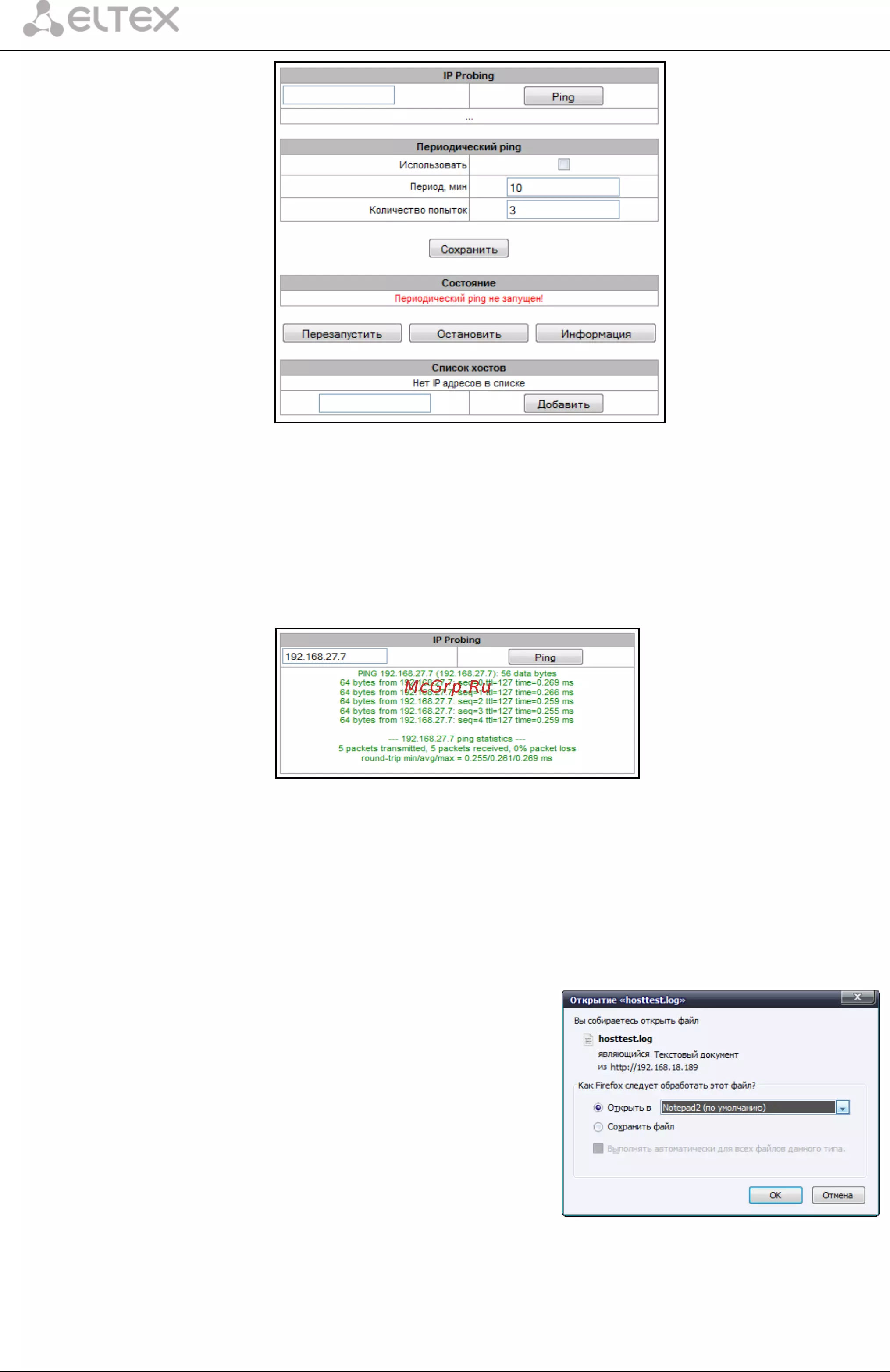

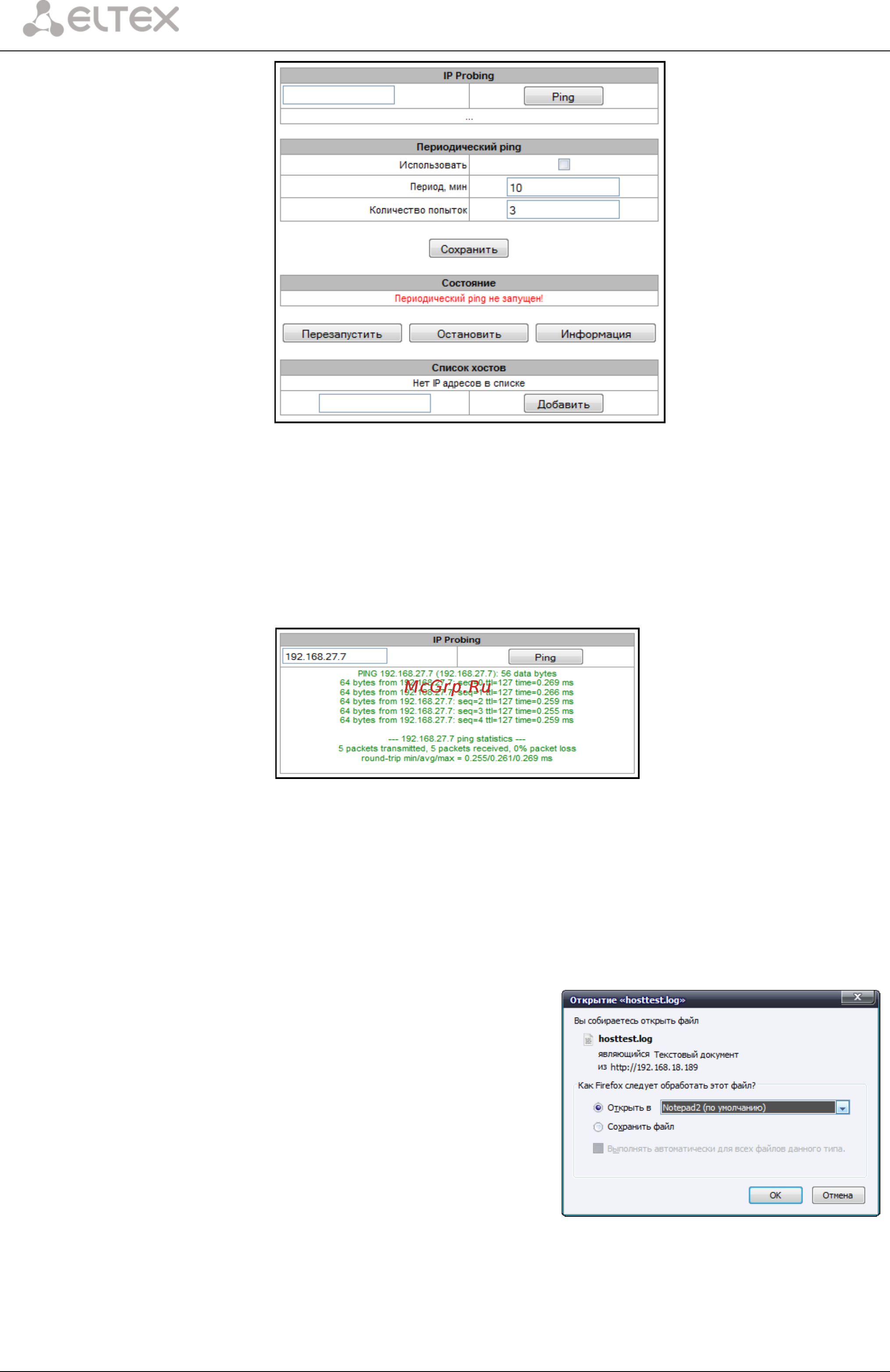

IP Probing – используется для однократного контроля соединения до устройства в сети.
Для передачи Ping-запроса (используется протокол ICMP) необходимо ввести IP-адрес либо
сетевое имя узла в поле «IP probing» и нажать кнопку «Ping». Результат выполнения команды будет
выведен в нижней части страницы. В результате указывается количество переданных пакетов, количество
полученных на них ответов, процент потерь, а также время приема-передачи
(минимальное/среднее/максимальное) в миллисекундах.
Периодический ping – используется для периодического контроля соединений до устройств в сети.
– Использовать – при установленном флаге посылать ping-запросы на адреса, указанные в списке
хостов;
– Период, мин – интервал между запросами в минутах;
– Количество попыток – число попыток отправить запрос на адрес.
Состояние
– Перезапустить – запуск/перезапуск периодического
ping;
– Остановить – принудительная остановка
периодического ping;
– Информация – по нажатию данной кнопки для
просмотра станет доступен лог-файл
'/tmp/log/hosttest.log' с данными о последней попытке
периодического ping-запроса.
Список хостов – список IP-адресов, на которые будут отправляться периодические ping-запросы.
Для добавления нового адреса в список необходимо указать его в поле ввода и нажать кнопку
«Добавить». Для удаления – нажать кнопку «Удалить» напротив требуемого адреса.
