20 Цифровой шлюз SMG

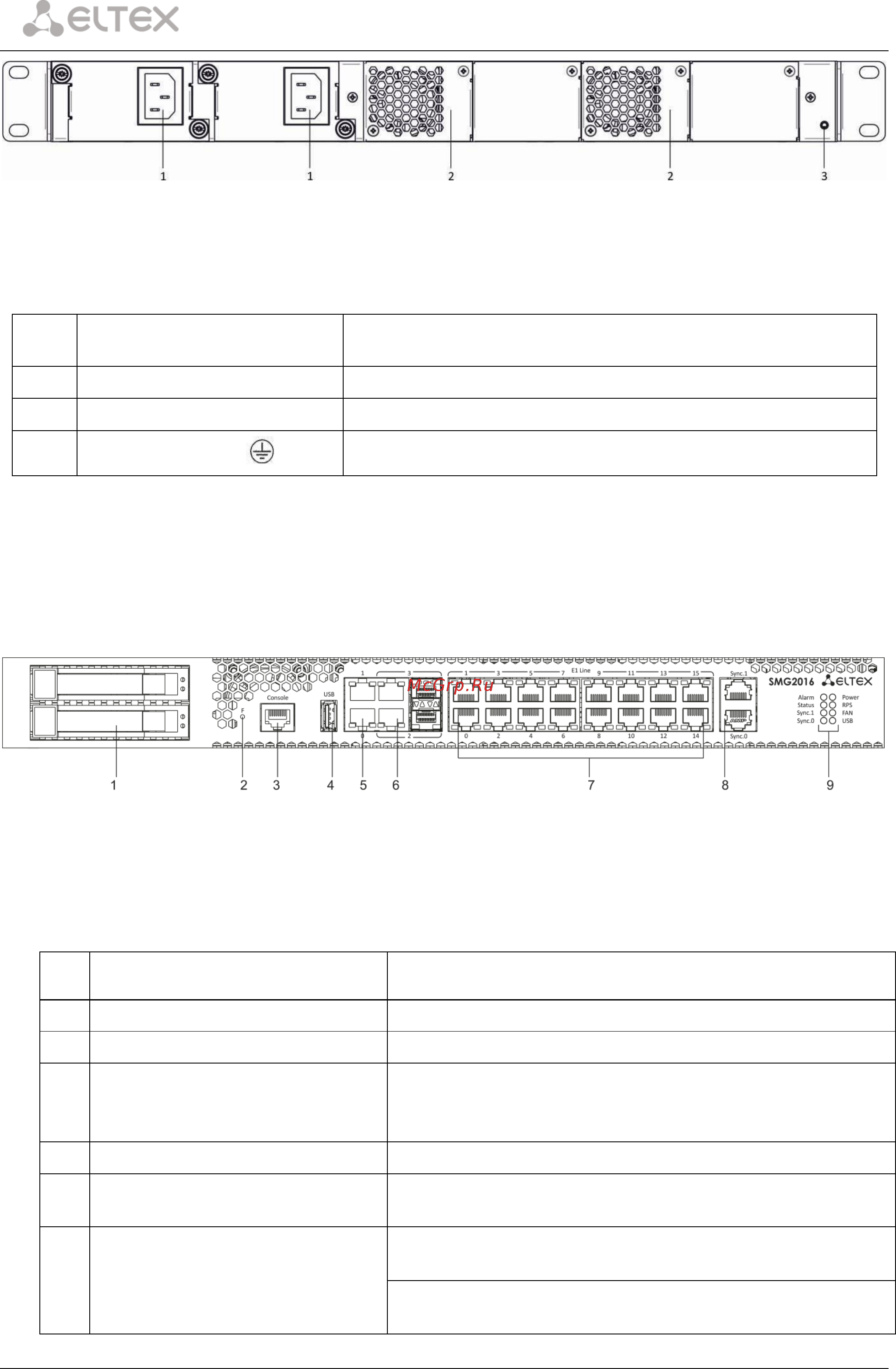

Рисунок 7 – Внешний вид задней панели SMG-1016M-V52AN
В таблице ниже приведен перечень разъемов, расположенных на задней панели коммутатора.
Таблица 3 – Описание разъемов задней панели коммутатора
№
Элемент задней панели
Описание
1
Разъем питания
Разъем для подключения к источнику электропитания
2
Съемные вентиляторы
Съемные вентиляционные модули с возможностью горячей замены
3
Клемма заземления
Клемма для заземления устройства
1.5.2 SMG-2016-V52AN
Цифровой шлюз SMG-2016-V52AN выполнен в металлическом корпусе с возможностью установки в
19″ каркас типоразмером 1U.
Внешний вид передней панели устройства приведен на рисунке 8.
Рисунок 8 – Внешний вид передней панели SMG-2016-V52AN
На передней панели устройства расположены следующие разъемы, световые индикаторы и органы
управления, Таблица 4.
Таблица 4 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент передней панели
Описание
1
Разъемы SATA-дисков
Разъемы с салазками для установки SATA-дисков
2
F
Функциональная кнопка
3
Console
Консольный порт для локального управления устройством
(распайка разъемов приведена в ПРИЛОЖЕНИЕ А.
НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМОВ КАБЕЛЯ)
4
USB
USB-порт для подключения внешнего накопителя
5
0, 1
2 разъема RJ-45 Ethernet 10/100/1000 Base-T Gigabit uplink для
выхода в IP-сеть
6
2,3
2 шасси для установки SFP модулей 1000 Base-X uplink
интерфейса для выхода в IP-сеть
2 разъема RJ-45 10/100/1000 Base-T Gigabit uplink интерфейса
для выхода в IP-сеть
