1.3.3 Принцип работы SMG

В направлении TDM-IP сигнал, поступающий на потоки Е1, через внутрисистемную магистраль

подается на аудиокодеки субмодулей VoIP (6 линий по 128 каналов TDM), кодируется по одному из

выбранных стандартов и в виде цифровых пакетов поступает в Ethernet-коммутатор. В направлении IP-

TDM цифровые пакеты из Ethernet-коммутатора передаются на субмодули VoIP, декодируются и через

внутрисистемную магистраль передаются в потоки Е1.

Внешние 2-мегабитные потоки Е1 через согласующие трансформаторы поступают на фреймеры, при

этом из потока выделяется сигнал синхронизации и выдается на общую линию синхронизации устройства.

Управление приоритетностью линий синхронизации происходит на программном уровне, согласно

заданному алгоритму.

Матрица коммутации входит в состав внутрисистемной магистрали и осуществляет связь между

субмодулями Е1 (C4E1) и субмодулями VoIP (SM-VP-M300).

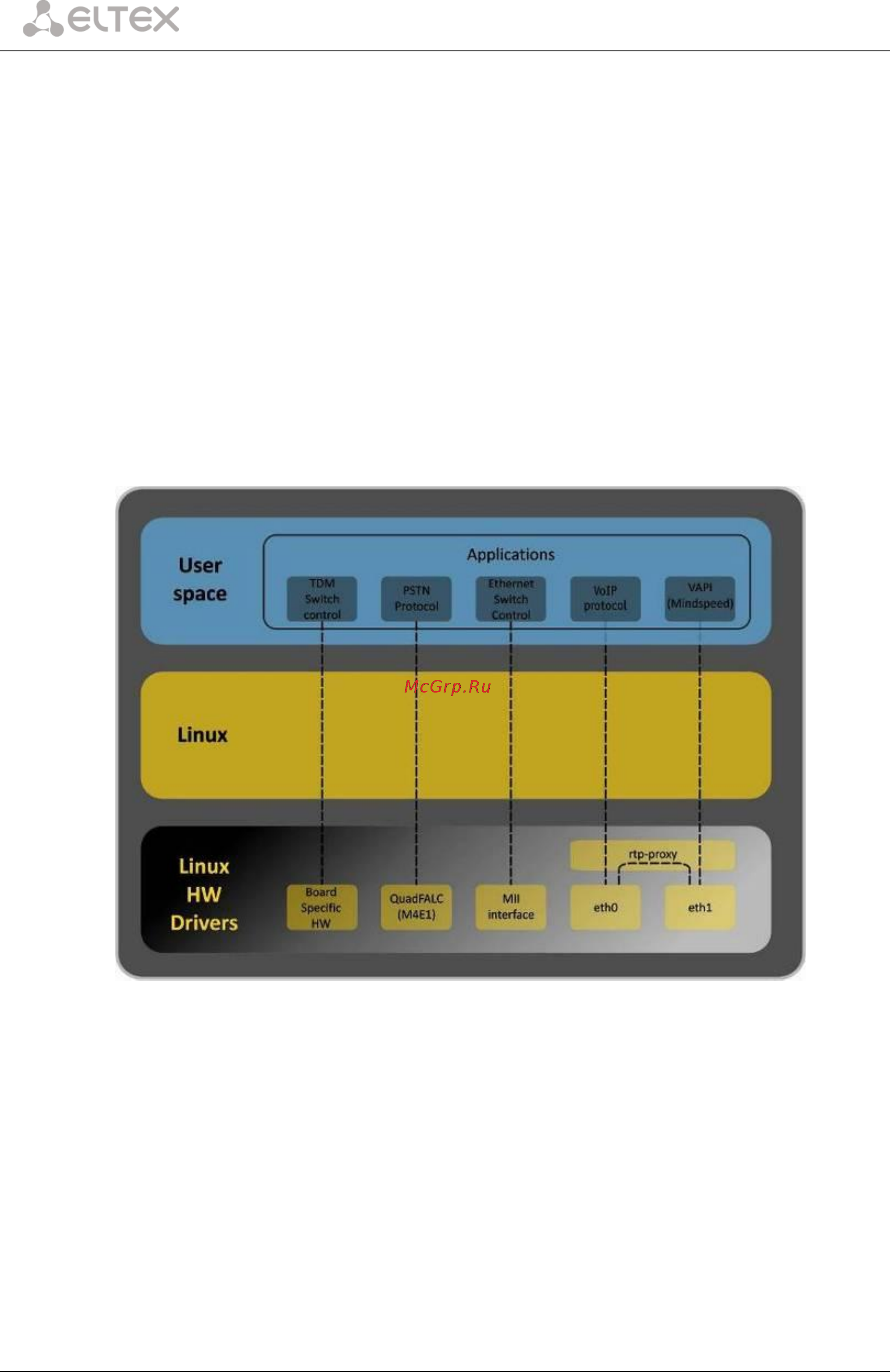

Структура программного обеспечения устройства приведена на рисунке ниже.

Рисунок 5 – Структура программного обеспечения SMG
