1.3.2 Структура SMG-2016-V52AN

Устройство SMG-2016-V52-AN имеет субмодульную архитектуру и содержит следующие элементы:

– контроллер, в состав которого входит:

– управляющий процессор;

– flash память – 1024MВ;

– ОЗУ – 4096МВ.

– до 4-х субмодулей потоков E1 C4Е1;

– до 6-ти субмодулей IP SM-VP-M300;

– Ethernet-коммутатор (L2) на 4 порта 10/100/1000BASE-T, 2 combo-порта MiniGBIC (SFP);

– Матрица коммутации;

– система ФАПЧ.

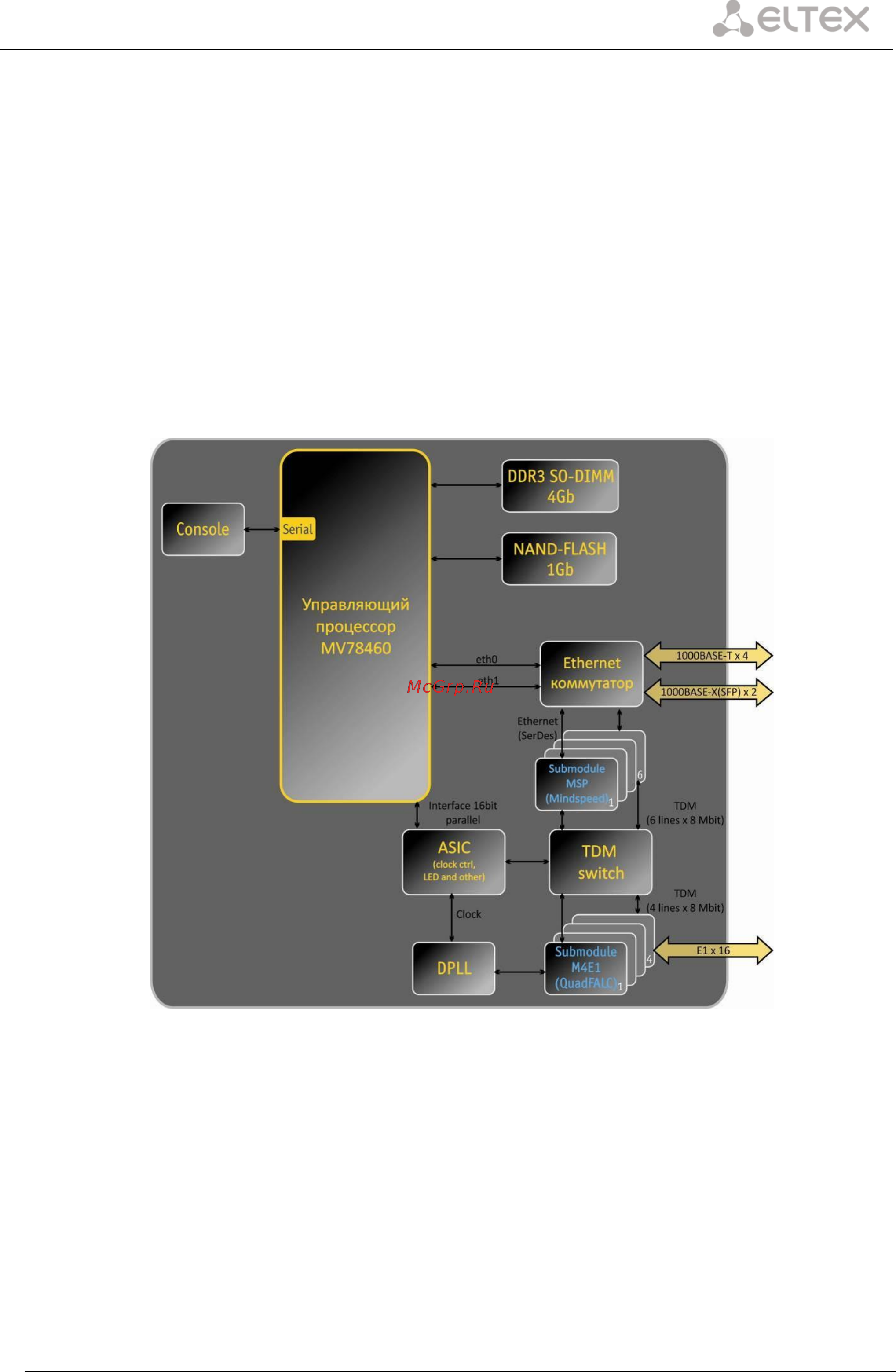

Функциональная схема SMG-2016-V52AN представлена на рисунке 4.

Рисунок 4 – Функциональная схема SMG-2016-V52AN
