Цифровой шлюз SMG 35

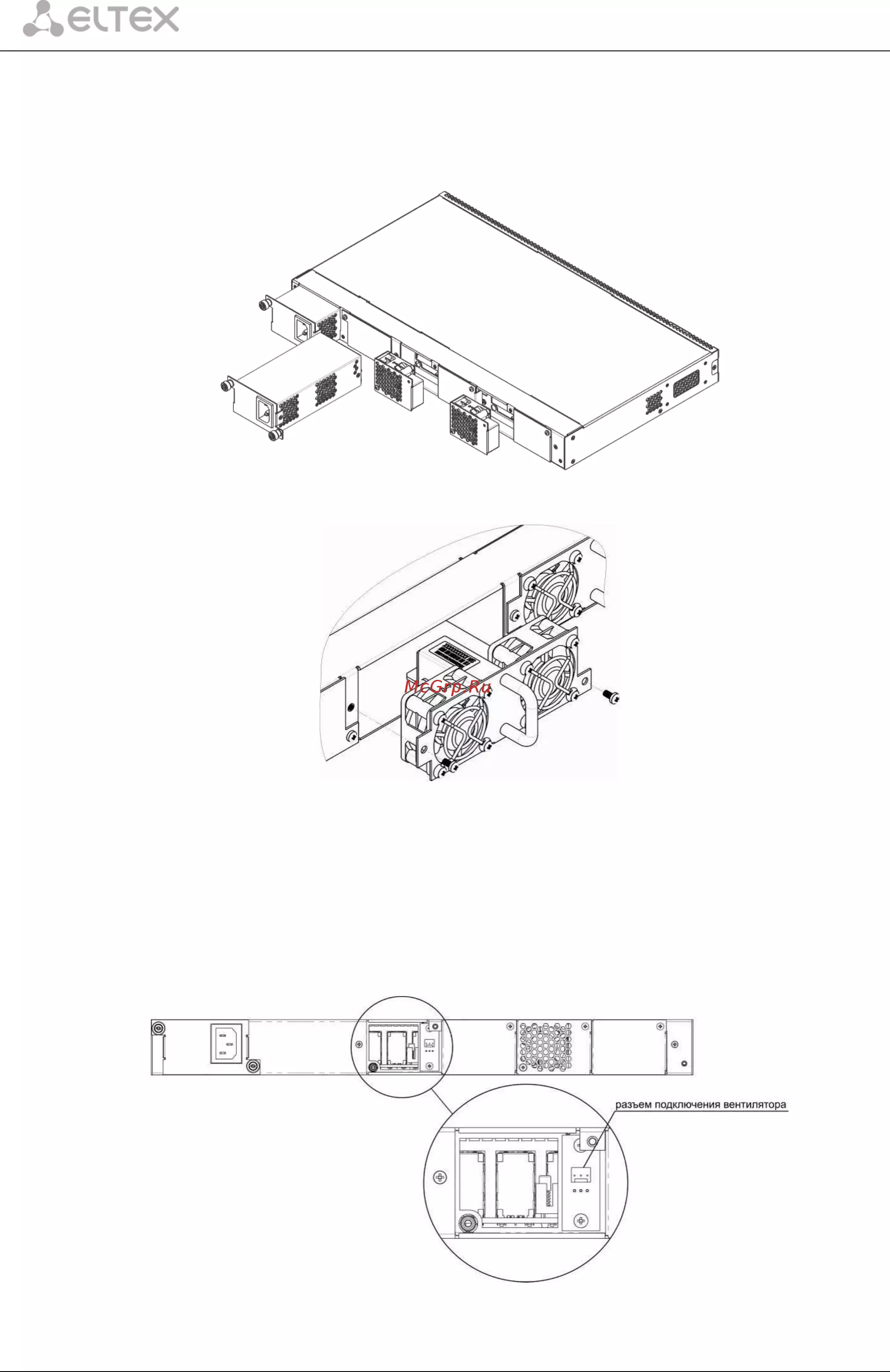

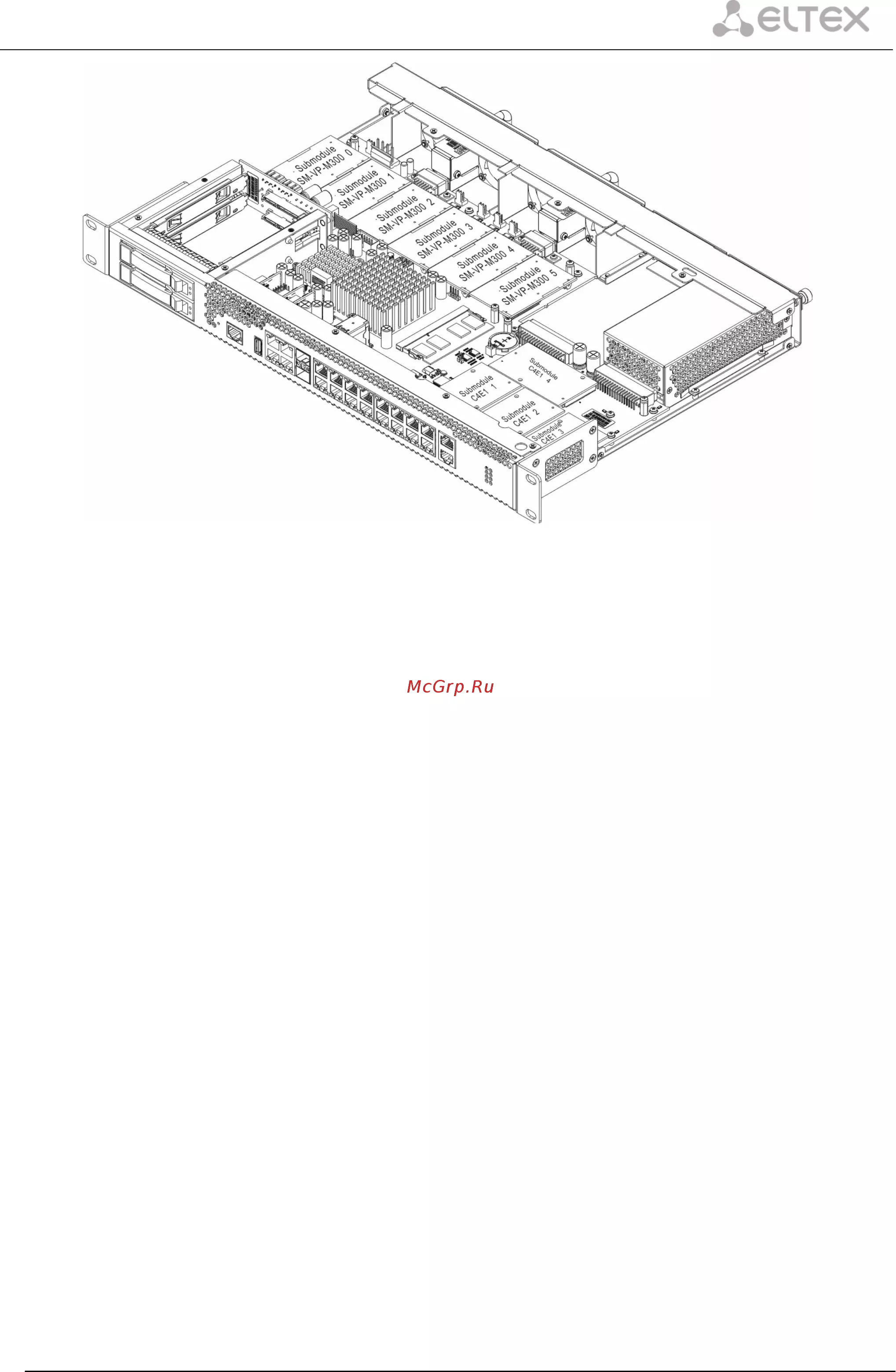

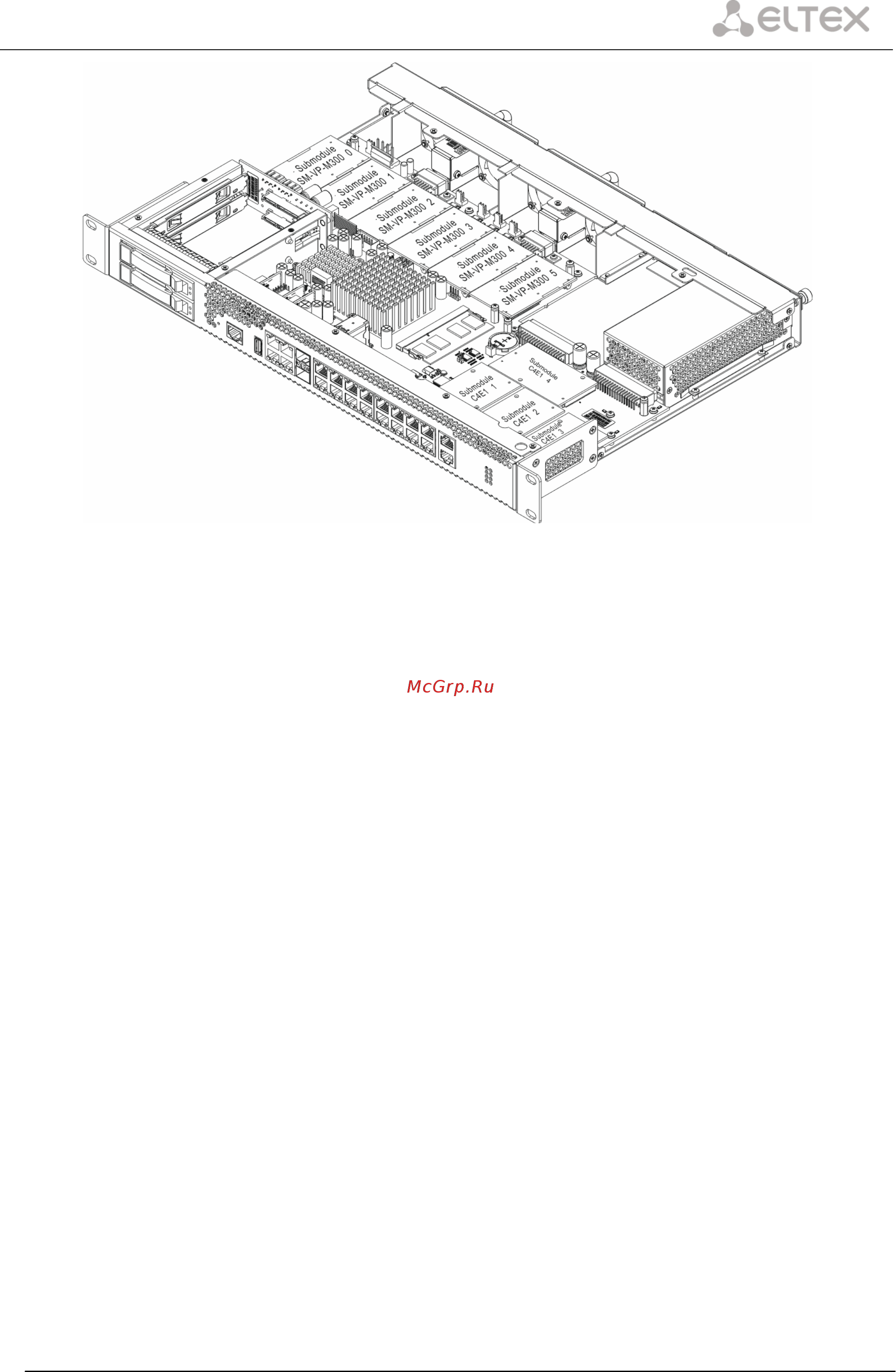

Рисунок 18 – Расположение субмодулей в SMG-2016

Порядок установки субмодулей SMG:

1. Проверить наличие питания сети на устройстве.

2. В случае наличия напряжения – отключить питание.

3. Если требуется, демонтировать устройство из стойки (см. раздел 1.12.3).

4. Вскрыть корпус устройства (см. раздел 1.12.5)

5. Установить модуль в свободную позицию (см. Рисунок 177, Рисунок 188).

6. Для позиций субмодулей C4Е1 установлено следующее соответствие с номерами потоков

E1:

Для SMG-1016M-V52AN:

– Submodule C4E1 0– Поток E1 0-3;

– Submodule C4E1 1 – Поток E1 4-7;

– Submodule C4E1 2 – Поток E1 8-11;

– Submodule C4E1 3 – Поток E1 12-15.

Для SMG-2016-V52AN:

– Submodule C4E1 1– Поток E1 0-3;

– Submodule C4E1 2 – Поток E1 4-7;

– Submodule C4E1 3 – Поток E1 8-11;

– Submodule C4E1 4 – Поток E1 12-15.
