Цифровой шлюз SMG 81

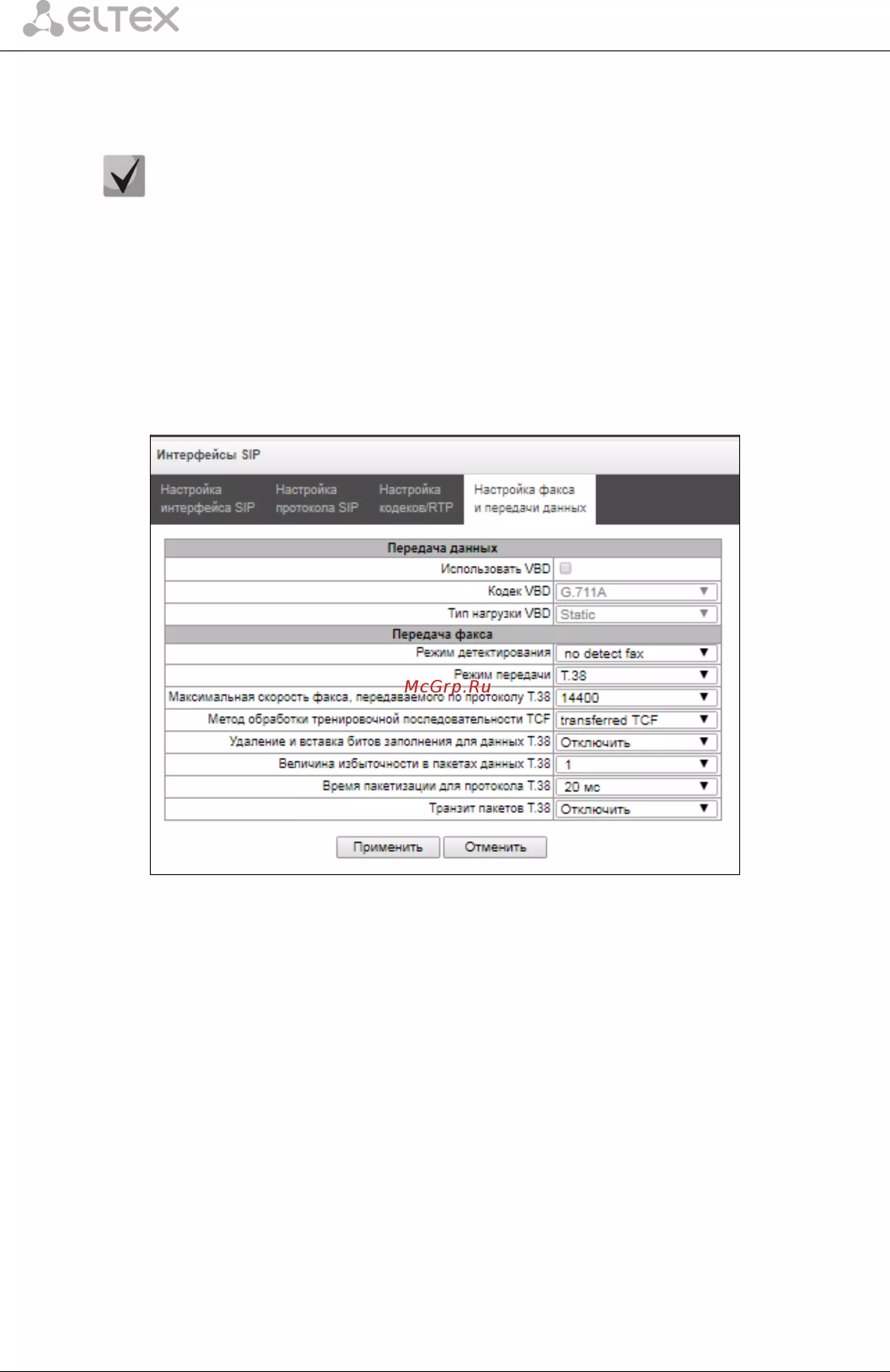

– no detect fax – отключает детектирование тонов факса, но не запрещает передачу факса

(переход на кодек факса инициироваться не будет, но данный переход может быть

сделан встречным шлюзом);

– Caller and Callee – детектируются тоны как при передаче факса, так и при приеме. При

передаче факса детектируется сигнал CNG FAX с абонентской линии. При приеме факса

детектируется сигнал V.21 с абонентской линии;

– Caller – детектируются тоны только при передаче факса. При передаче факса

детектируется сигнал CNG FAX с абонентской линии;

– Callee – детектируются тоны только при приеме факса. При приеме факса детектируется

сигнал V.21 с абонентской линии;

Сигнал V.21 может быть задетектирован и от передающего факса.

– Режим передачи – выбор протокола для передачи факса;

– Максимальная скорость факса, передаваемого по протоколу Т.38 – максимальная скорость

факса, передаваемого по протоколу Т.38. Данная настройка влияет на возможности шлюза

работать с высокоскоростными факсимильными аппаратами. Если факсимильные аппараты

поддерживают передачу на скорости 14400, а на шлюзе настроено ограничение 9600, то

максимальная скорость соединения между факсимильными аппаратами не сможет превысить

9600 бод. Если наоборот, факсимильные аппараты поддерживают передачу на скорости 9600, а

на шлюзе настроено ограничение 14400, то данная настройка не окажет влияние на

взаимодействие, максимальная скорость будет определяться возможностями факсимильных

аппаратов;

– Метод обработки тренировочной последовательности – установить метод управления

скоростью передачи данных:

– local TCF – метод требует, чтобы подстроечный сигнал TCF генерировался приемным

шлюзом локально. Обычно используется при передаче Т.38 по ТСР;

– transferred TCF – метод требует, чтобы подстрочный сигнал TCF передавался с

передающего устройства на приемное. Обычно используется при передаче Т.38 по

UDP;

– Удаления и вставки битов заполнения для данных Т.38 – удаления и вставки битов заполнения

для данных, не связанных с ЕСМ (режимом коррекции ошибок);

– Величина избыточности в пакетах данных Т.38 – величина избыточности в пакетах данных Т.38

(количество предыдущих пакетов в последующем пакете Т.38). Введение избыточности

позволяет восстановить переданную последовательность данных на приеме в случае, если были

потери среди переданных пакетов;

Время пакетизации для протокола Т.38 – определяет частоту формирования пакетов Т.38 в

миллисекундах (мс). Данная настройка позволяет регулировать размер передаваемого пакета. Если

взаимодействующий шлюз может принимать дейтаграммы с максимальным размером в 72 байта

(maxdatagrammSize: 72), то на SMG время пакетизации необходимо установить минимальным;

– Транзит пакетов Т.38 – в случае, когда вызов осуществляется через два SIP-интерфейса и

протокол Т.38 для передачи факса используется в обоих интерфейсах, данная настройка

позволяет осуществить транзит пакетов Т.38 из одного интерфейса в другой с минимальными

задержками.

Значения поля «тип сервиса» (IP DSCP) для RTP, T.38 и SIP:

0 (DSCP 0x00, Diffserv 0x00) – стандартное отправление (Best Effort) – значение по умолчанию;

8 (DSCP 0x08, Diffserv 0x20) – класс 1;

10 (DSCP 0x0A, Diffserv 0x28) – гарантированное отправление, низкая вероятность сброса (Class1, AF11);

12 (DSCP 0x0C, Diffserv 0x30) – гарантированное отправление, средняя вероятность сброса (Class1, AF12);

14 (DSCP 0x0E, Diffserv 0x38) – гарантированное отправление, высокая вероятность сброса (Class1, AF13);

16 (DSCP 0x10, Diffserv 0x40) – класс 2;
