10 Абонентские оптические терминалы NTU-1 и NTU-1C
2.4.2 NTU-1C
Устройства серии NTU-1С выполнены в виде настольного изделия в пластиковом корпусе
размерами 151×107×40 мм.

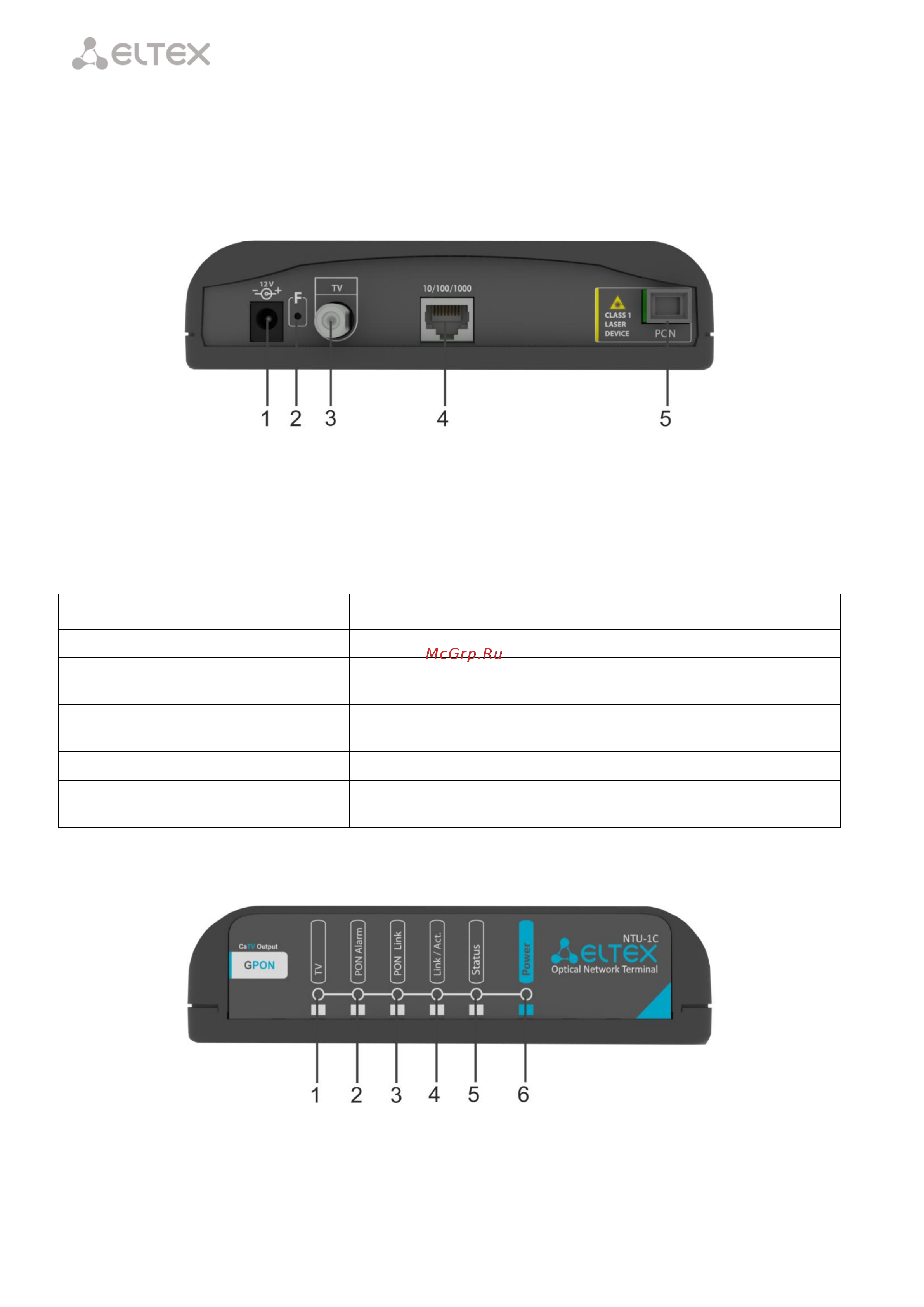

Внешний вид задней панели устройства NTU-1С приведен на рисунке 4.
Рисунок 4 – Внешний вид задней панели NTU-1С
На задней панели устройства NTU-1С расположены следующие разъемы и органы управления,
таблица 5.
Таблица 5 – Описание разъемов и органов управления задней панели
Элемент задней панели
Описание
1
12V
Разъем для подключения адаптера питания
2
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам
3
RF-порт
Порт для подключения телевизора для просмотра кабельного
телевидения
4
10/100/1000
Разъем RJ-45 10/100/1000Base-T для подключения сетевых устройств
5
PON
Разъем SC (розетка) PON оптического интерфейса GPON для
подключения к сети PON
Внешний вид передней панели устройства NTU-1С приведен на рисунке 5.
Рисунок 5 – Внешний вид передней панели NTU-1С
