8 Абонентские оптические терминалы NTU-1 и NTU-1C
Относительная влажность
До 80%
Габариты
NTU-1
112x100x32 мм
NTU-1C
151x107x40 мм
Масса
NTU-1
0,250 кг
NTU-1C
0,265 кг
2.4 Конструктивное исполнение
2.4.1 NTU-1
Устройства серии NTU-1 выполнены в виде настольного изделия в пластиковом корпусе размерами
112×100×32 мм.

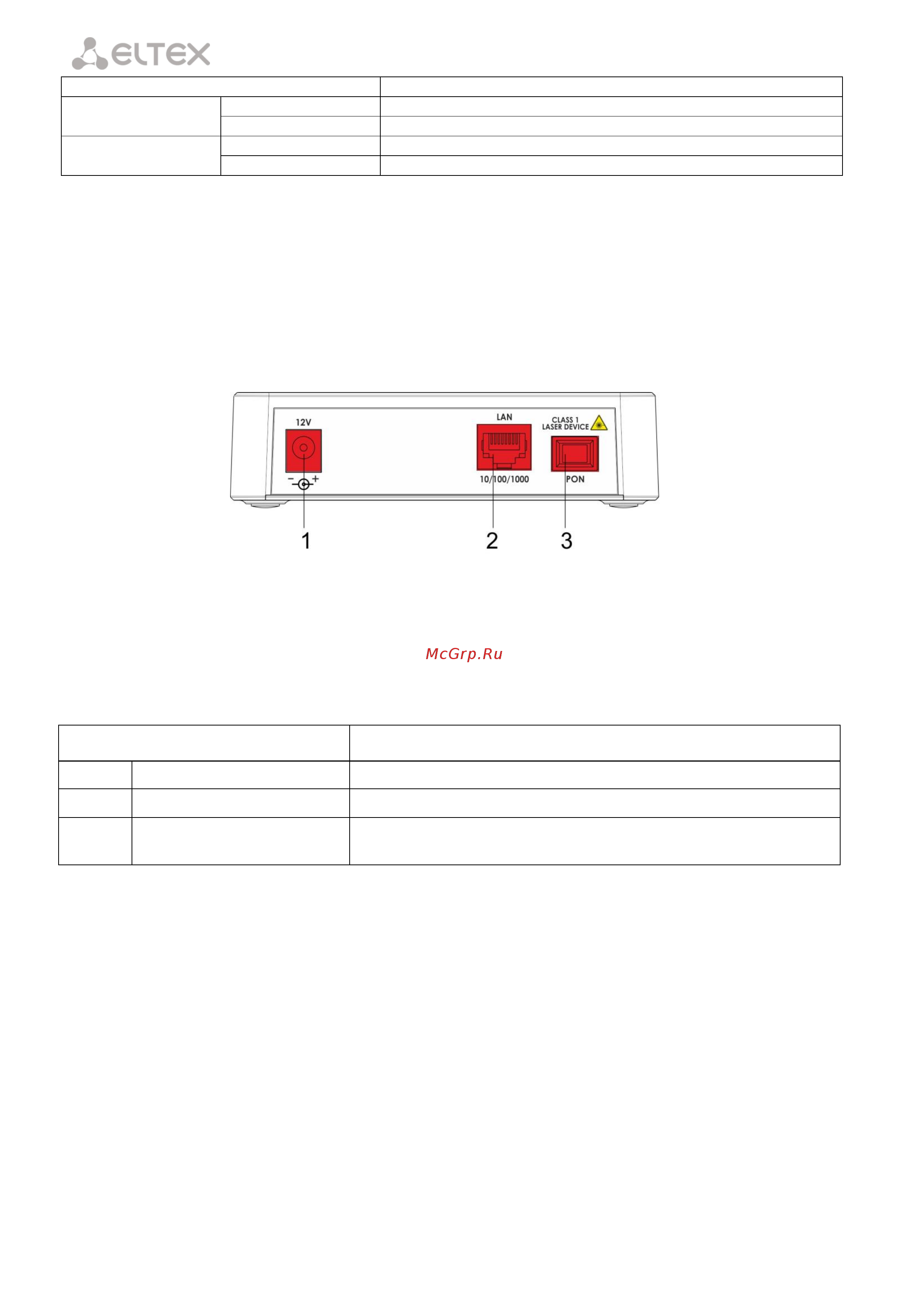

Внешний вид задней панели устройства NTU-1 приведен на рисунке 2.
Рисунок 2 – Внешний вид задней панели NTU-1
На задней панели устройства NTU-1 расположены следующие разъемы и органы управления,
таблица 3.
Таблица 3 – Описание разъемов и органов управления задней панели
Элемент задней панели
Описание
1
12V
Разъем для подключения адаптера питания
2
10/100/1000
Разъем RJ-45 10/100/1000Base-T для подключения сетевых устройств
3
PON
Разъем SC (розетка) PON оптического интерфейса GPON для
подключения к сети PON
