Eltex ONT NTU-1C [9/20] Световые индикаторы таблица 4
![Eltex ONT NTU-1C [9/20] Световые индикаторы таблица 4](/views2/1569729/page9/bg9.png)
____________________________________________________________________________________
____________________________________________________________________________________
Абонентские оптические терминалы NTU-1 и NTU-1C 9

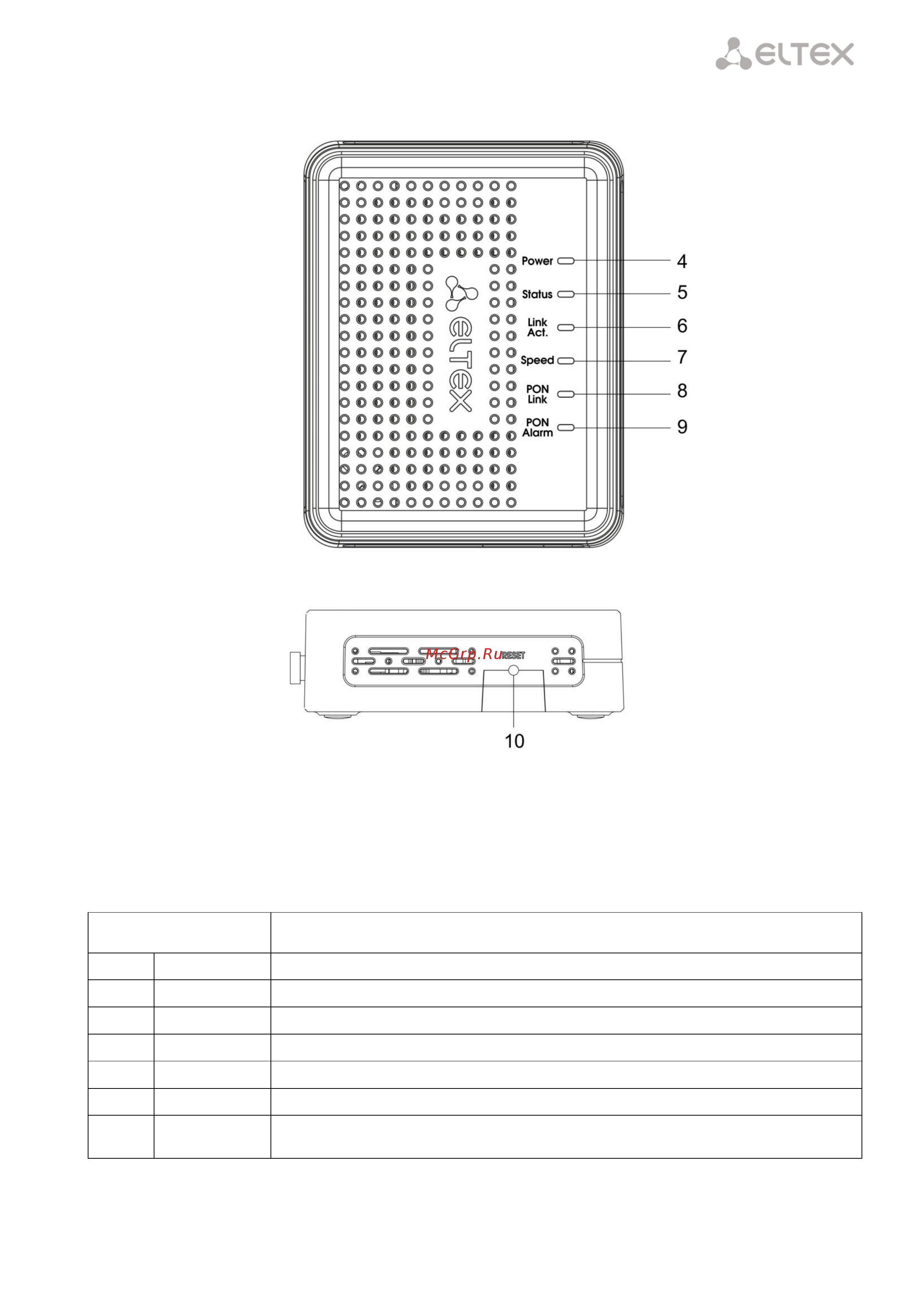

Внешний вид верхней и боковой панели устройства NTU-1 приведен на рисунке 3.
Рисунок 3 – Внешний вид верхней панели NTU-1
На боковой и верхней панели устройства NTU-1 расположены следующие органы управления и
световые индикаторы, таблица 4.
Таблица 4 – Описание индикаторов и органов управления боковой и верхней панели
Элемент панелей
Описание
4
Power
Индикатор питания устройства
5
Status
Индикатор сигнализации прохождения авторизации устройства
6
Link Act.
Индикаторы активности Ethernet-порта
7
Speed
Индикатор скорости соединения на Ethernet-порте
8
PON Link
Индикатор работы оптического интерфейса
9
PON Alarm
Индикатор соединения со станционным оптическим терминалом
10
Reset
Функциональная кнопка для перезагрузки устройства и сброса к заводским
настройкам
