ПОДСОЕДИНЕНИЕ ВОДЫ

Прикрепите крюки-держатели и присоедините шаблон монтажа, придвинув

его к стене; прикрепите все трубы, начиная с фитингов конечной трубы, уже

прикрепленных к шаблону: подача в систему, системный возврат, холодная

вода, горячая вода, все газовые трубы и контакты системы электропитания

вместе с термостатом помещения.

После присоединения труб фитинги конечной трубы могут быть сняты и

поставлены обычные наконечники, готовые к выполнению гидравлических

тестов. Шаблон может быть снят, или, если его оставили на месте, он будет

заделан в стену по окончании отделочных работ (штукатурка и покрытие

плиткой); только два крюка-держателя будут торчать из стены, а также

отверстие для подсоединений. Присоедините котел к крюкам через

отверстия на задней части рамы, прижав к подготовленной стене.

Произведите необходимые гидравлические подсоединения.

РЕКОМЕНДАЦИИ И ПРЕДЛОЖЕНИЯ ПО ПРЕДОТВРАЩЕНИЮ ВИБРАЦИИ

СИСТЕМЫ И ШУМА

- Не используйте трубы меньшего диаметра.

- Не используйте коленчатые патрубки или фитинги малого радиуса, которые

значительно снижают поперечное сечение.

- Горячее промывание системы рекомендуется для того, чтобы удалить из

труб и радиаторов всю грязь (особенно масло и смазку), которые могут

повредить циркулятор.

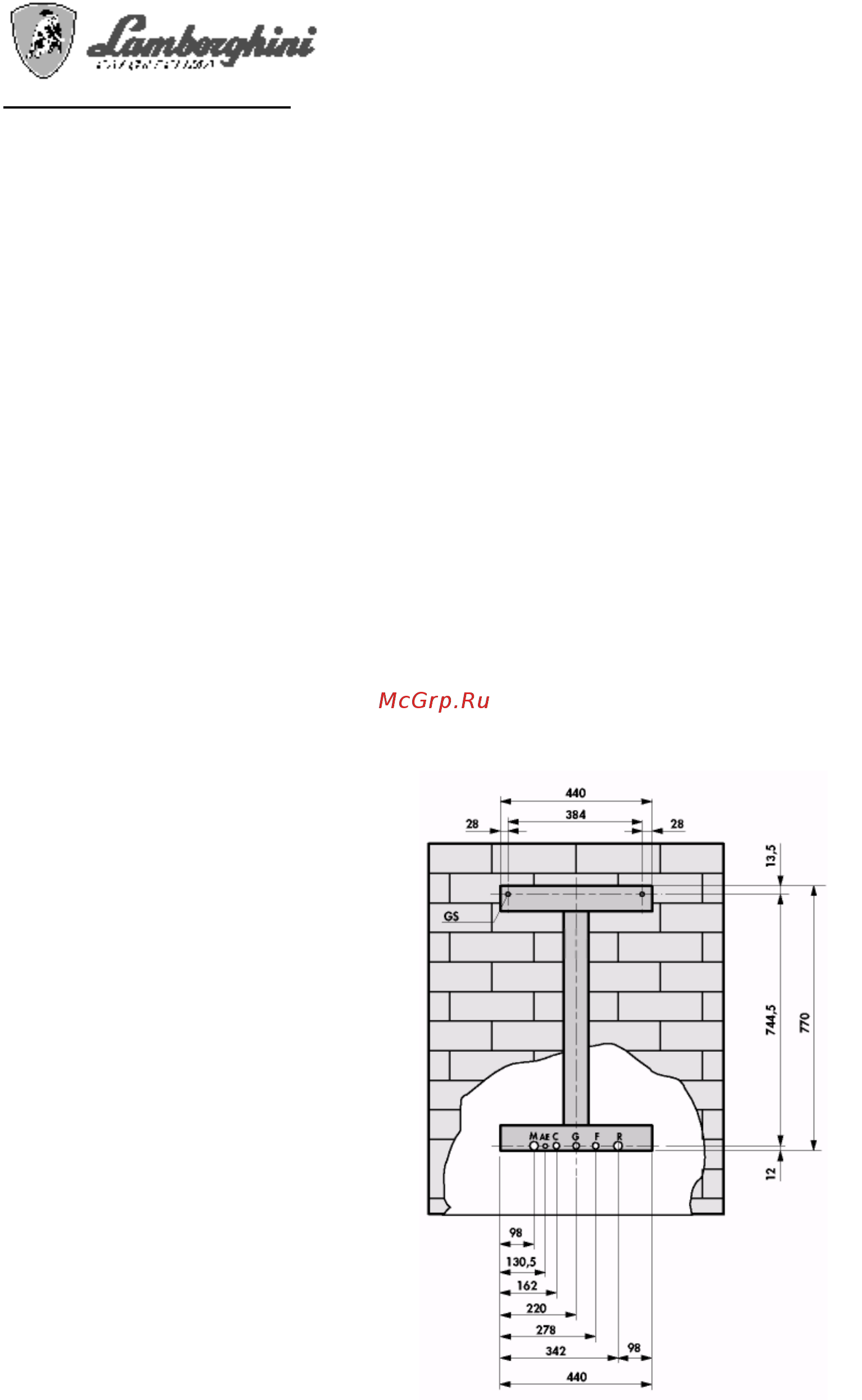

ОБОЗНАЧЕНИЯ

G Горячая вода Ø 1/2"

C Газ Ø1/2"-03/4" (см. кран,

поставляемый с котлом)

F Подача воды на котел Ø 1 /2"

(холодная)

AE Подача электропитания

M Подача в систему Ø 3/4"

R Системный возврат Ø 3/4"

GS Крюки-держатели Ø 10 мм.

ПРИМЕЧАНИЕ: Обеспечьте

охватывающие соединения для воды

(внутренняя резьба).
