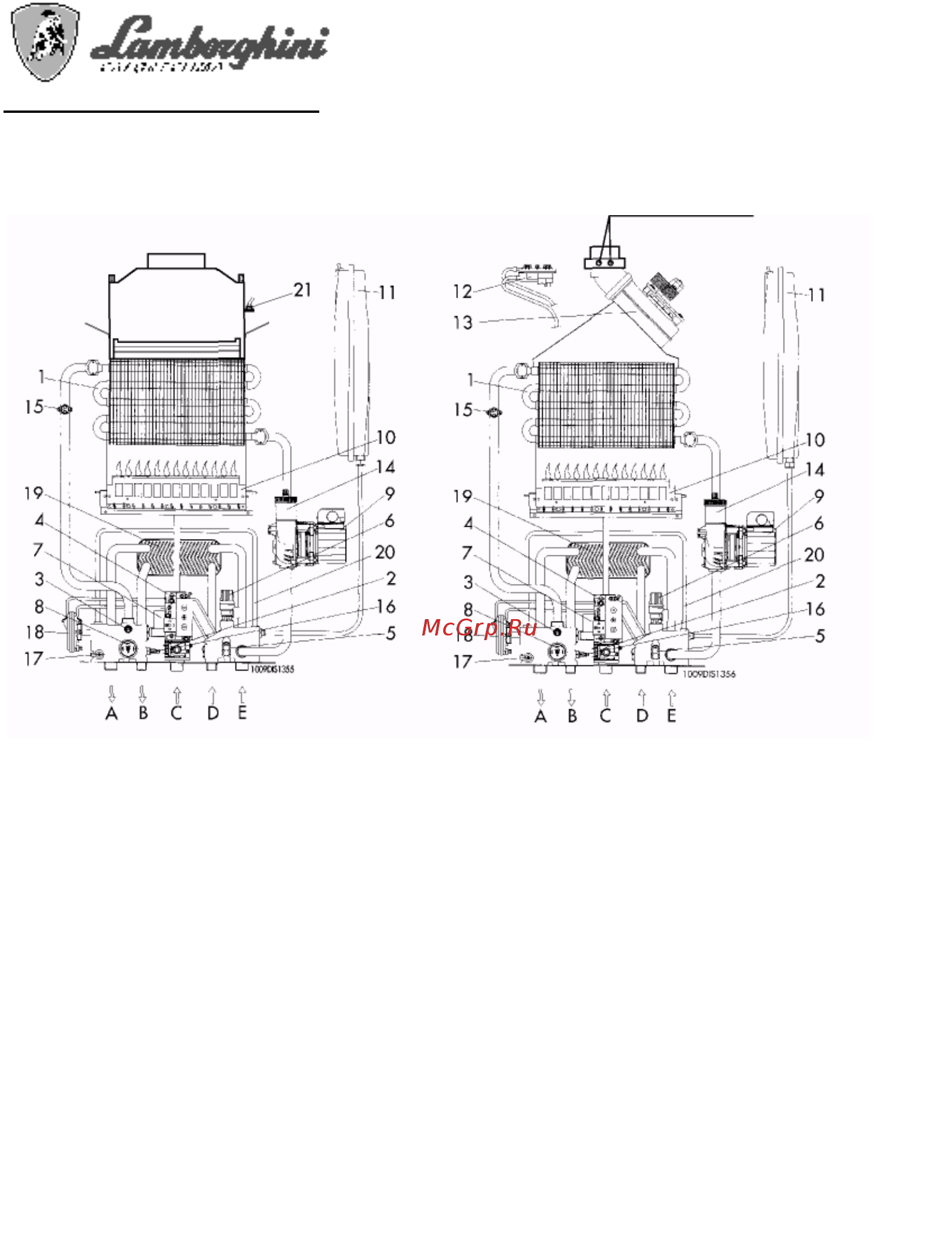

ЦЕПЬ ЦИРКУЛЯЦИИ ВОДЫ
XILO D24MCW TOP XILO D 24 MCS W TOP
Точки анализа газов
ОБОЗНАЧЕНИЯ
A Подача в систему 9 Циркулятор
B Выход горячей воды 10 Горелка
C Газ 11 Расширительный бачок
D Приток холодной воды 12 Переключатель давления газов
E Системный возврат 13 Вентилятор
1 Обменник 14 Клапан автоматического продува
2 Спираль модулятора 15 Общее предохранительное термореле
3 Датчик отопления 16 Датчик горячей воды
4 Газовый клапан 17 Сливной кран
5 Кран запитки 18 Работающий от давления
клапан переключения
6 Предохранительный клапан 19 Обменник пластины
7 Микропереключатель клапана 20 Обходная труба
переключения
8 Переключатель нулевого 21 Контроль тяги
давления воды
Содержание
- Поздравляем 2
- Xilo d 24 mc w top 30 2 25972 27 54 23686 14 1 12126 12 56 10804 3 4 3 4 3 4 1 2 1 2 3 8 13 2 2 5 8 40 6
- Xilo d 24 mc w top xilo d 24 mcs w top 6
- Xilo d 24 mcs wtop 30 2 25972 27 48 23633 14 1 12126 11 94 10268 3 4 3 4 3 4 1 2 1 2 3 8 13 1 2 5 8 42 6
- Версия котла модель тип мс b11 bs макс температура воды 90 c 6
- Категория ii 2h3 b 28 30 мбар p 37 мбар 6
- Квт ккал ч квт ккал ч квт ккал ч квт ккал ч ø ø ø ø ø макс макс л мин л мин л кг 6
- Модель тип mcs c12 c32 c42 c52 c62 c82 номинальное давление газа природный газ 20 мбар 6
- Остаточное давление мбар 6
- Подача л час 6
- Размеры мм 6
- Технические характеристики 6
- Характеристики циркуляционного насоса подача в систему давление 6
- 5 мбар природный газ mc 3 мбар природный газ mcs 7 5 мбар сжиженный газ mc 8 мбар сжиженный газ mcs 7
- Xilo d 24 mc xilo d 24 mcs 7
- Калибровка газового сопла котлы выходят с завода калиброванными и готовыми к эксплуатации на природном газе и сжиженном газе для соответствующей калибровки см таблицу ниже 7
- Кривые давления горелки выход 7
- Регулировка медленного зажигания 7
- В случае выключения котла его необходимо перезапустить вращая селектор в случае выключения котла его необходимо перезапустить вращая селектор переключатель выбора функций в положение a b см функцию тест test в разделе регулировки давления газа для клапана honeywell vk 4105 11
- Вкл on выкл off 11
- Выключение tst 11
- Выключено зажигание 11
- Индикатор быстро мигает 11
- Индикатор постоянно горит 11
- Индикатор постоянно горит нет воды индикатор быстро мигает неисправность датчика индикатор медленно мигает переключатель давления воздуха mcs контроль тяги mc 11
- Неисправности и регулировки 11
- Обозначения 11
- Внимание используйте только комплекты притока воздуха удаления газов произведенные ламборгини калореклима lamborghini caloreclima 17
- Двойная двойная вытяжная труба 17
- Концентрическая вытяжная труба прикрепите концентрическую коленчатую трубу расположив ее в желаемом направлении и вставьте изолирующую прокладку затем присоедините соответствующую диафрагму см таблицу ниже подсоедините трубы притока воздуха и вытяжки соблюдая расстояния указанные на схеме установки вытяжная труба должна слегка отклоняться наружу 17
- Максимальная длина двойной вытяжной трубы приток выход 30 м 17
- Максимальная длина концентрической вытяжной трубы 3 м 17
- Приток воздуха ø 80 17
- Установка вытяжки 17
- Установка коленчатой трубы для соединения котла с дымовой трубой вызовет падение давления значения приводимые в таблице ниже указывают на необходимые модификации длины линейных труб 17
- Газовая диафрагма 21
- Газовый клапан 21
- Компоненты для работы на сжиженном газе 21
- Переход с природного газа на сжиженный газ замените сопло горелки вставьте диафрагму как показано на схеме включенной в комплект передвиньте перемычку jp1 на модулирующей панели из положения природный газ natural gas в положение b p затем произведите соответствующие регулировки как описывается в разделе регулировка страница 42 диаметры сопел и показатели рабочего давления газа указаны в таблице ниже 21
- Прокладка 21
- Работа на различных видах газа 21
- Таблица обнаружения неисправностей 22
