3-2 Подключение и печать
Соединения

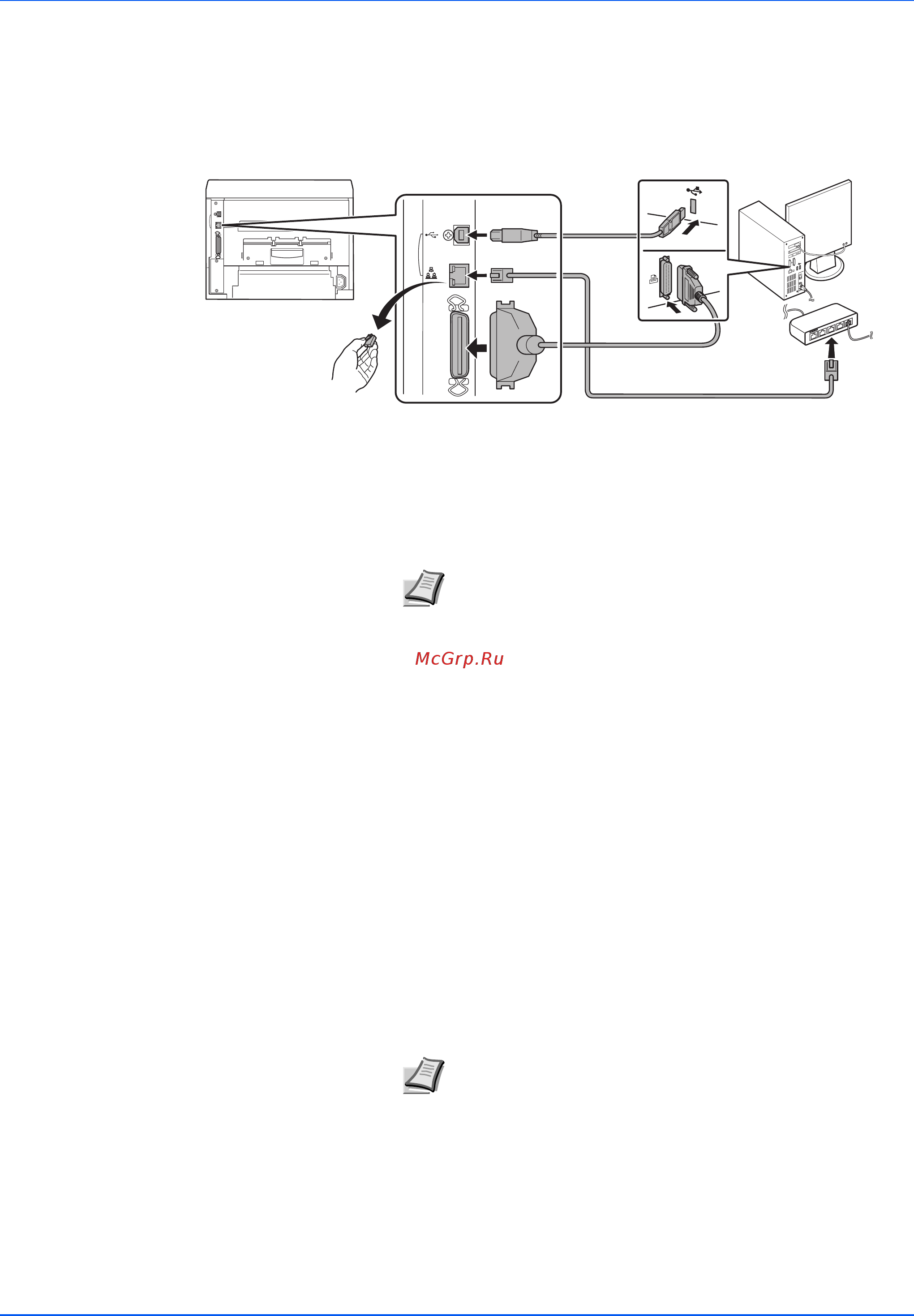

В этом разделе объясняется процедура запуска принтера. На
рисунке ниже показаны подключения между принтером и
компьютером.
Подключение кабеля USB
Ниже описана процедура для подсоединения кабеля USB.
1 Подключите кабель USB (не входит в комплект поставки)
к разъему интерфейса USB в задней части аппарата.
2 Подсоедините другой конец кабеля USB для компьютерного
разъема интерфейса USB.
Подсоединение сетевого кабеля
Ниже описана процедура для подключения сетевого кабеля.
1 Подключите экранированный сетевой кабель (не входит в
комплект поставки) к компьютеру и хабу (концентратору).
2 Снимите крышку с задней части аппарата и подключите другой
конец сетевого кабеля к разъему сетевого интерфейса аппарата
и концентратора.
Подключение параллельного кабеля
Ниже описана процедура для подключения параллельного кабеля.
1 Подключите параллельный кабель к разъему параллельного
интерфейса в задней части принтера.
2 Подключите другой конец параллельного кабеля к разъему
компьютерного интерфейса в задней части данного аппарата.
Примечание Используйте кабель USB с прямоугольным
разъёмом типа A и квадратным типа B. Кабель USB
должен быть экранирован и иметь длину не более 5
метров.
Примечание Используйте параллельный кабель для
принтера, соответствующий стандартам IEEE 1284. Для
оптимальной производительности установите принтер в
непосредственной близости от ПК. Соединительный
кабель должен быть экранирован и не длиннее 3 метров.
Кабель приобретается отдельно.
