Преобразователь частоты ER-01T
Руководство по эксплуатации
11
5
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
5.1 ТРЕБОВАНИЯ К МЕСТУ УСТАНОВКИ
• ПЧ должен быть установлен вертикально.
• Температура окружающей среды должна
быть от минус 10
о
С до +50
о
С.
• Относительная влажность должна быть
менее 90%, без конденсата.
• Если возможно повышение температуры
окружающей среды до +50
о
С, используйте ПЧ
с запасом мощности 20%, рекомендуется
обеспечить дополнительное охлаждение.
• В месте установки ПЧ должна быть сво-
бодная циркуляция воздуха.
• Вентиляционные отверстия ПЧ не должны
перекрываться даже частично.
• Должны быть соблюдены зазоры от стен
и прочего оборудования до ПЧ (см. рисунок).
• Если ПЧ установлен в замкнутом объеме
(шкафу), должна быть установлена приточно-
вытяжная вентиляция и противопылевые
фильтры.
• Не устанавливайте ПЧ рядом с легковос-
пламеняющимися, горючими или взрыво-
опасными материалами.
• Не устанавливайте ПЧ, если в помеще-
нии возможно наличие взрывоопасных га-
зов или воздушных взвесей, например,
угольной пыли.
• Не устанавливайте ПЧ в помещениях с
повышенной влажностью.
• Не устанавливайте ПЧ под водопровод-
ными трубами, которые могут протечь и
залить ПЧ водой.
• Не устанавливайте ПЧ под окнами, через
которые могут проникать атмосферные
осадки и стекать конденсат.
• Не устанавливайте ПЧ под воздействием
прямых солнечных лучей.
• Несущие конструкции должны выдер-
живать вес ПЧ.

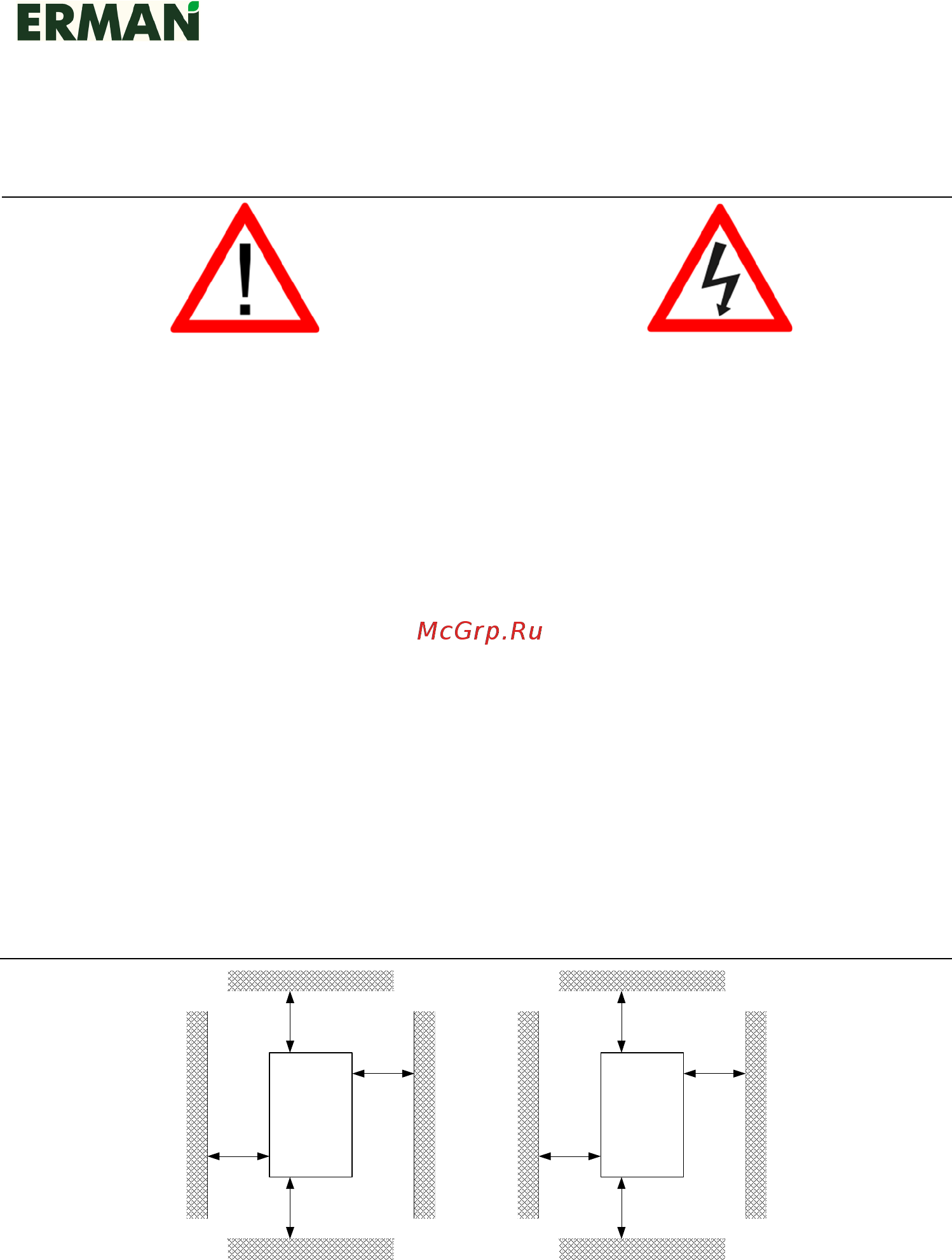

ER-T
0,2...45
кВт
>100 мм
>50 мм
>50 мм
>100 мм
ER-T
55...75
кВт
>200 мм
>100 мм
>100 мм
>200 мм
Рисунок 6 – Воздушные зазоры для установки ПЧ, не менее
