Преобразователь частоты ER-01T
Руководство по эксплуатации
21
5.3.4
Электромагнитная совместимость
ПЧ ERMAN разработаны в соответствии со стандартом ГОСТ Р 51524 (МЭК 61800-3) «Сов-
местимость технических средств электромагнитная. Системы электрического привода с регу-
лируемой скоростью вращения. Требования и методы испытаний». Для обеспечения
наилучшей электромагнитной совместимости, установите ПЧ в соответствии с приведенными
ниже рекомендациями.
Если ПЧ, датчики и система управления установлены в одном шкафу, электромагнитные
помехи должны подавляться на вводе питания в шкаф с помощью фильтра радиопомех и
сетевого дросселя. Более эффективным методом является физическое разделение источника
и приемника помехи, что должно быть учтено при проектировании шкафа. Источниками по-
мех являются ПЧ, тормозной блок и силовые коммутационные аппараты. Приемниками по-
мех являются устройства автоматизации, датчики и клеммы управления ПЧ. Рекомендуется
компоновать шкаф в соотв. с рисунком:

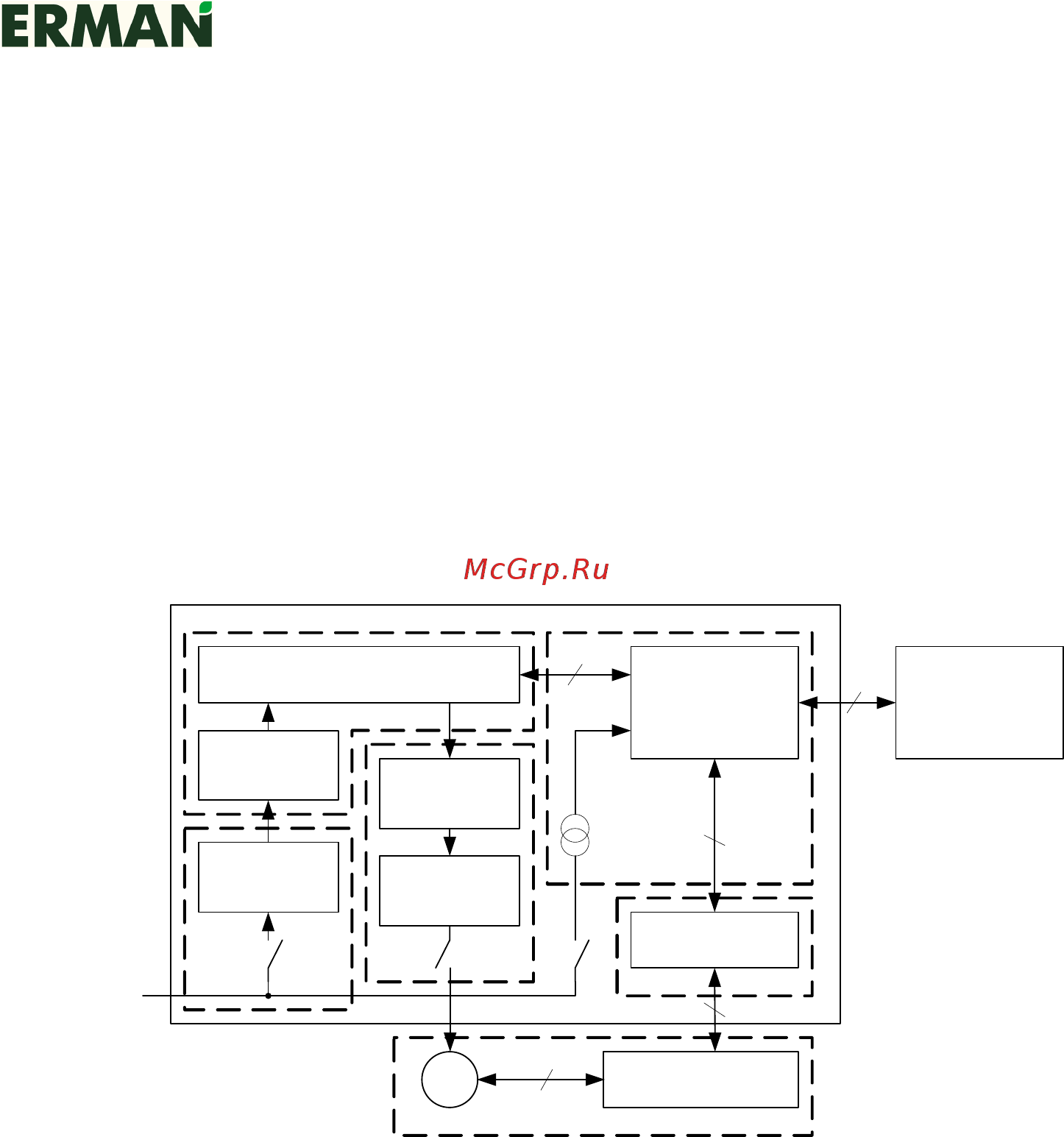

Система
управления
(ПЛК, пост
оператора )
Сетевой
дроссель
EA-IC
ПЧ ERMAN
Моторный
синус-фильтр
EA-OF
Датчики
М
Автоматизированный
привод
Зона D
Зона C
Зона E
Зона B
Зона A
Зона F
Шкаф управления двигателем
Сетевой
фильтр
EA-IF
АВ
Моторный
дроссель
EA-OC
АСУТП
верхнего
уровня
Сеть
≈3Ф 380В
50Гц
KM АВ
Рисунок 20 – Способ размещения устройств автоматики в шкафу
Примечания:
В зоне А располагаются устройства автоматики, управления и источники питания.
В зоне В располагаются датчики.
В зоне С размещены источники помех: ПЧ, сетевой фильтр, тормозной блок.
В зоне D размещен ввод сетевого питания в шкаф и сетевой дроссель.
В зоне Е расположены силовые контакторы, моторный дроссель (синус-фильтр) и си-
ловой выход на двигатель.
В зоне F установлены двигатели и исполнительные механизмы.
