Преобразователь частоты ER-01T
Руководство по эксплуатации
13
5.3
ПОДКЛЮЧЕНИЕ
5.3.1 Заземление
• Подключите клемму PE ПЧ к контуру за-
земления. Запрещается заземлять посторон-
ние устройства на клемму PE ПЧ.
• Каждый ПЧ должен подключаться к кон-
туру заземления собственным проводом.
• Площадь сечения заземляющего провода
должна быть выбрана в соответствии с дей-
ствующими нормами.
• Сопротивление заземления должно быть
не более 20 Ом для ПЧ на номинальное
напряжение 220 В и не более 10 Ом для ПЧ
на номинальное напряжение 380 В.
• Заземлите корпус двигателя отдельным
проводом.
• Соедините клемму PE ПЧ и болт заземле-
ния двигателя отдельным проводом.
• Подключите клемму PE фильтра элек-
тромагнитных помех и клемму G тормозного
блока (если имеется) к контуру заземления.
• Кабели заземления должны иметь ми-
нимальную длину.
• Если различное оборудование заземлено
в одной точке, то токи утечки могут стать
источником помех, влияющим на всю систе-
му. Разделяйте точки заземления ПЧ и про-
чего оборудования.
• Крепежные болты могут использоваться
для уменьшения импеданса заземления.
Зачистите болты от краски и соедините их
проводником минимальной длины с конту-
ром заземления. Используйте крепежные
шайбы с насечкой.
• Для минимизации помех кабели зазем-
ления и питания прокладывайте отдельно от
контрольных кабелей.
• Для защиты ПЧ от импульсных перена-
пряжений в сети электропитания рекомен-
дуется установка сетевого УЗИП класса II.
Контур
КонтурКонтур
Контур
Контур
ПЧ
ER-T
Другое
оборудование
а) Рекомендуемый способ заземления
ПЧ
ER-T
Другое
оборудование
б) Хороший способ заземления
ПЧ
ER-T
Другое
оборудование
в) Плохой способ заземления
ПЧ
ER-T
Другое
оборудование
ПЧ
ER-T
г) Запрещенный способ заземления
ПЧ
ER-T
ПЧ
ER-T
ПЧ
ER-T

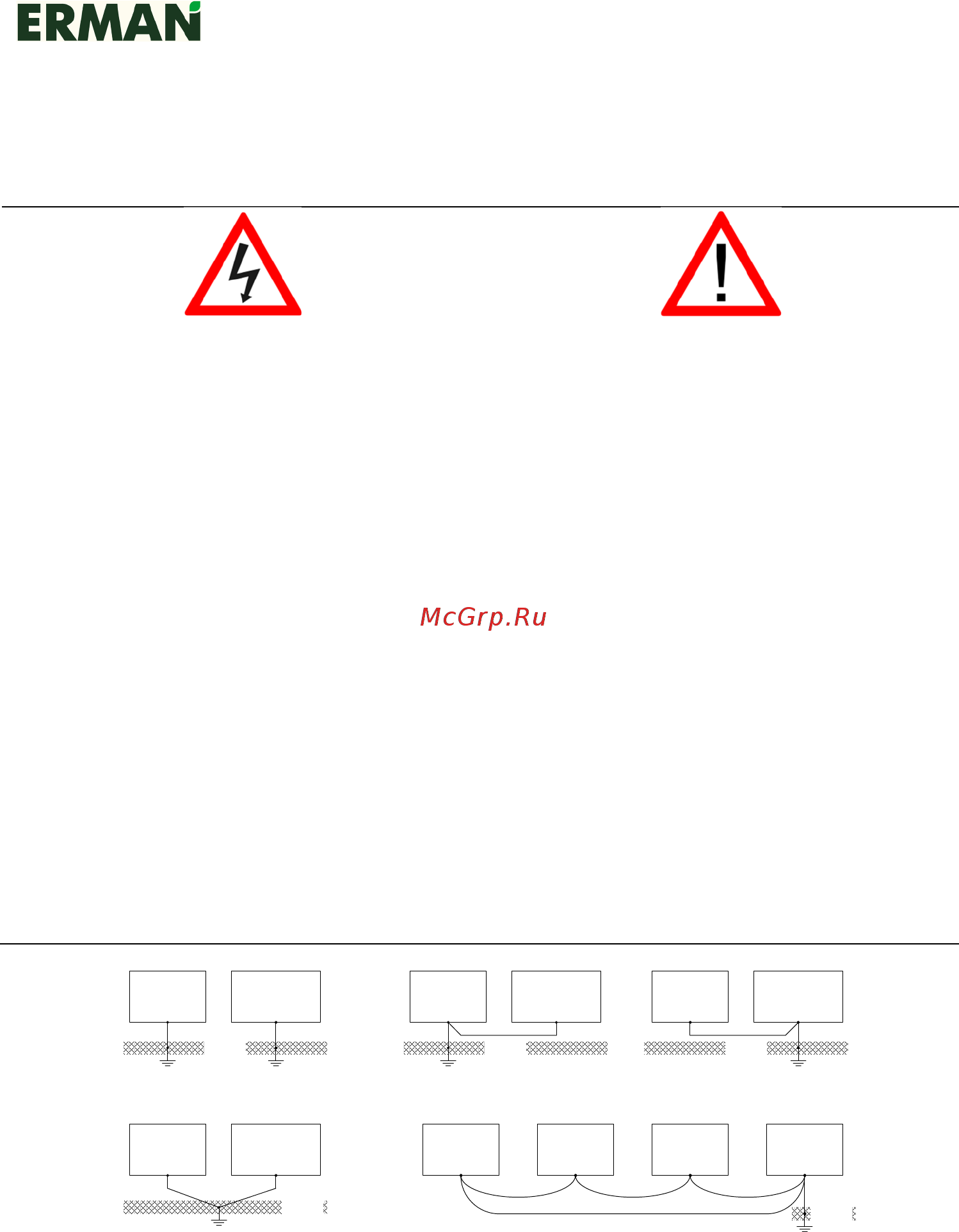

Рисунок 7 – Способы подключения ПЧ к контуру заземления
