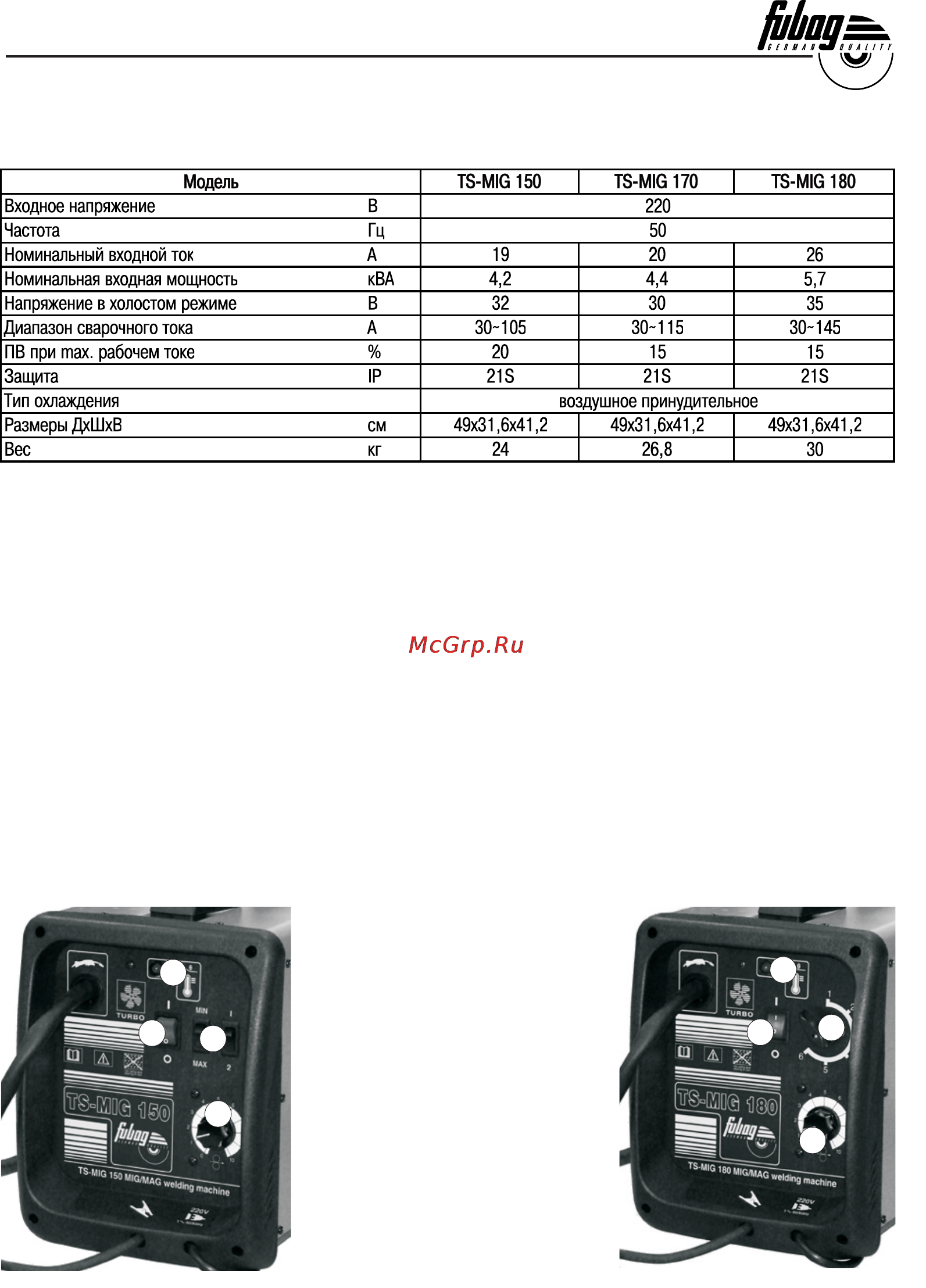

2. Технические характеристики
Производитель имеет право вносить изменения как в содержание данной инструкции, так и в конструкцию
сварочного аппарата без предварительного уведомления пользователей.
3. Описание
Портативный сварочный аппарат предназначен для MIG/MAG
. Передняя панель сварочного аппарата оборудована переключателем/регулятором
сварочного тока, регулятором скорости подачи проволоки и индикатором перегрева.
Сварочный аппарат имеет горелку, кабель заземления и кабель электропитания. В левой
части аппарата находится механизм подачи сварочной проволоки, а в правой
преобразователь и блок управления.
Если сварка длительное время производится при высоком токе и превышается цикл работы,
то сварочный аппарат может перегреваться. В этом случае
срабатывает термозащита и аппарат отключается. Если индикатор перегрева
загорается, следует остановить сварочные работы и пождать около 15 минут, после чего
можно продолжить работу.
сварки проволокой от 0,6 до
0,9 мм
загорается оранжевый индикатор
перегрева,
www.fubag.ru
Инструкция по эксплуатации
--12
1
1
2
3
4
4
5
5
1. Выключатель электропитания
2. Переключатель сварочного
тока
3. Регулятор сварочного тока
4. Регулятор скорости подачи
проволоки
5. Индикатор термозащиты
