Преобразователи частоты ER-G-220-02
www.erman.ru
16
7 ОПИСАНИЕ ФУНКЦИЙ ПРЕОБРАЗОВАТЕЛЯ
7.1 ФУНКЦИЯ «СМАРТ СТАРТ»
Функция «Смарт Старт» предназначена для гарантированного пуска двигателя
при любых условиях. Процедура пуска начинается с подачи на двигатель
напряжения, задаваемого параметром Р.105, с частотой, задаваемой параметром
Р.104. Это напряжение удерживается в течение времени, задаваемом параметром
Р.004. Далее следует повышение частоты до заданной параметром Р.106. В процессе
пуска двигателя ПЧ измеряет давление воды и определяет его изменение с начала
процедуры пуска. Если давление за время, заданное параметром Р.107, не
изменяется, то формируется ошибка «E FA». Процедура запуска повторяется 5 раз с
периодом в 10 сек. После 5-и неудачных запусков ПЧ необходимо вручную кнопкой
«Старт/Стоп» снять ошибку «Е FA» и перезапустить ПЧ.
После окончания процедуры пуска на двигатель выдается напряжение
требуемой частоты в соответствии с алгоритмом работы ПЧ.
Выходная
частота
Выходное
напряжение
Пуск
Время
Время
Разгон
Проверка
пуска
Р.104
Р.004
Р.105
Р.106
Р.107
Режим
регулирования

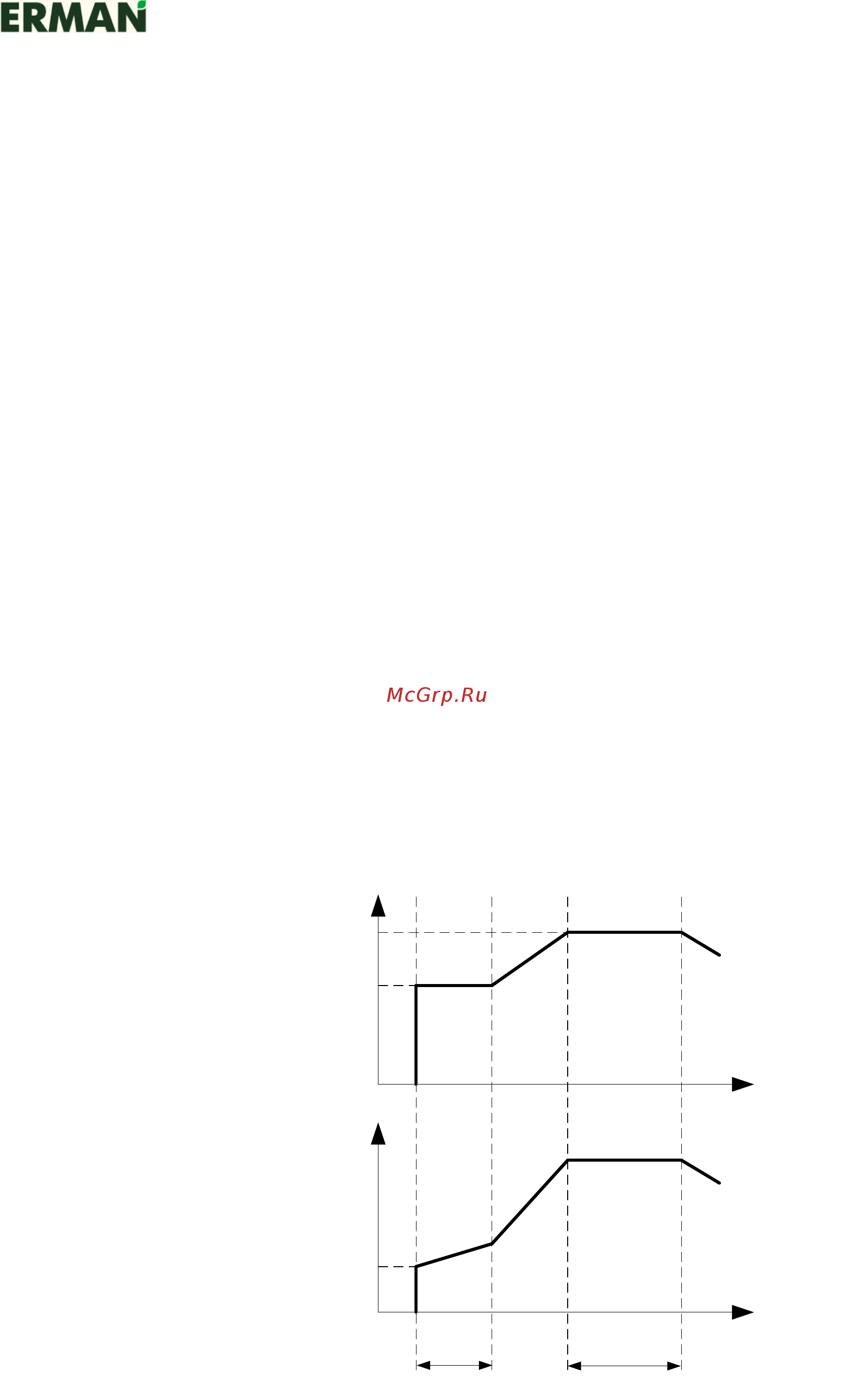

Рисунок 9 – Диаграмма работы ПЧ в режиме пуска
