Преобразователи частоты ER-G-220-02
www.erman.ru
5
1 БЫСТРЫЙ СТАРТ
Установите и подключите ПЧ в соответствии со схемой на рис 4., стр. 11.
Включите сетевое питание ПЧ. На дисплее отобразится F0.00.
Настройте параметр Р.006 в случае, если предел измерения вашего датчика
давления отличается от установленного по умолчанию значения 6 кг*с/см
2
.
Установите требуемое значение уставки по давлению в параметре Р.001.
Для запуска насоса нажмите кнопку «Пуск/Стоп».

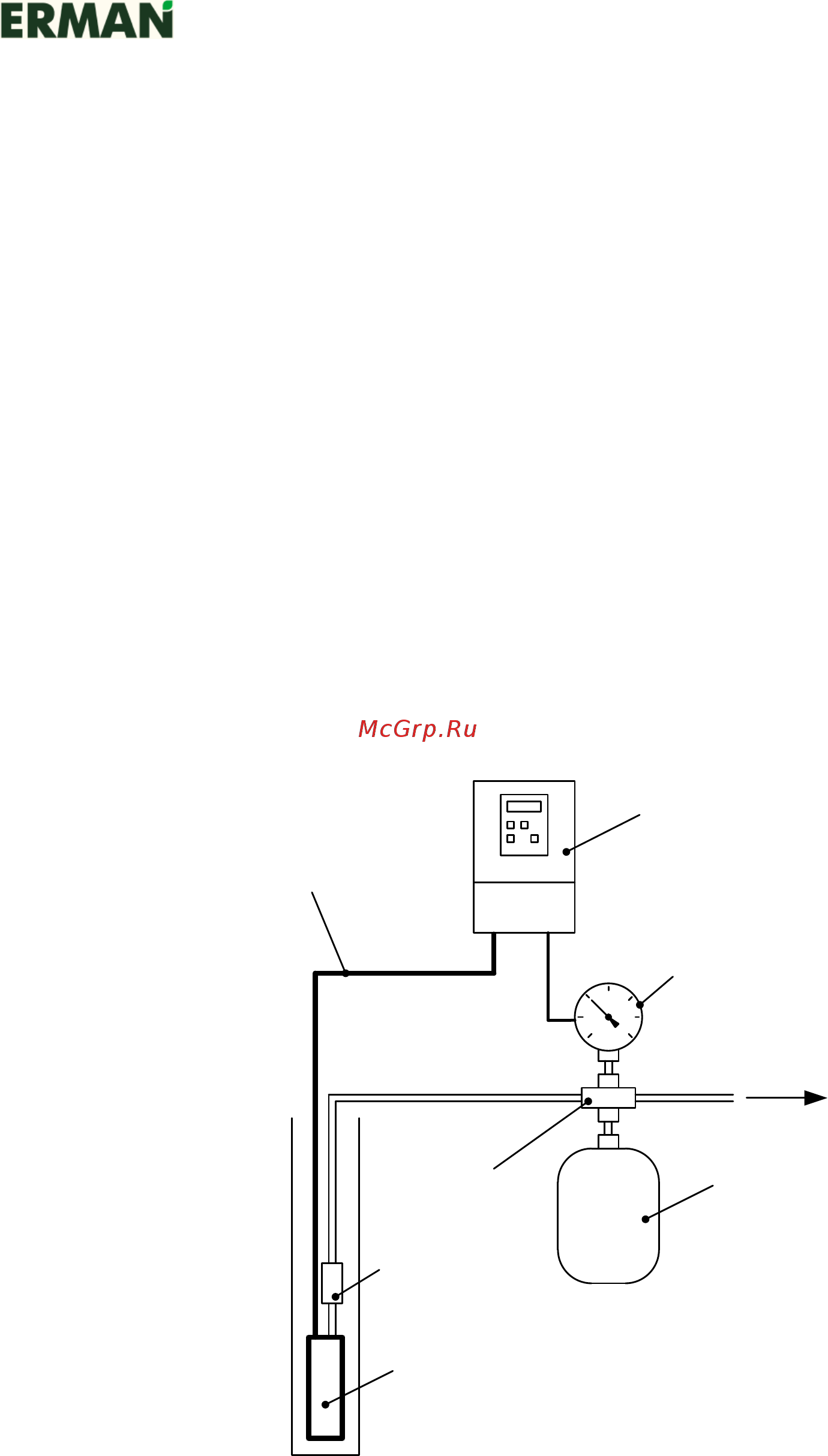

Схема автоматизации водоснабжения загородного дома представлена на
рисунке 1.
Водопровод
в дом
Гидроаккумулятор
Штуцер
АДМ-100-0,6
ERMAN
ER-G-220-02
Насос
Силовой
кабель
насоса
Обратный
клапан
Рисунок 1 – Схема автоматизации водоснабжения
