- 7 -
1.5 Рабочая среда
Окружающая среда в месте установки, которая оказывает прямое влияние на функции
и срок службы инвертора, должна соответствовать следующим условиям:
• Температура окружающего воздуха: Для типа с открывающейся внутренней
панелью: (-10~45°C/+14~113°F)
• Для типа с настенным креплением: (-10~40°C/+14~104°F).
• Не подвергайте воздействию влаги и дождя
• Избегайте воздействия прямого солнечного света.
• Оберегайте от воздействия масляного тумана или соли, вызывающей коррозию.
• Не допускайте воздействия коррозийной жидкости или газа.
• Не допускайте воздействия пыли, хлопковой ваты и металлических стружек.
• Устанавливайте инвертор вдали от радиоактивных веществ и горючих веществ.
• Не допускайте воздействия ЭМИ (например, ЭМИ от закаточных машин или
силовых машин)
• Не допускайте вибраций (толчков). Пожалуйста, при необходимости,
используйте прокладки для поглощения вибрации.

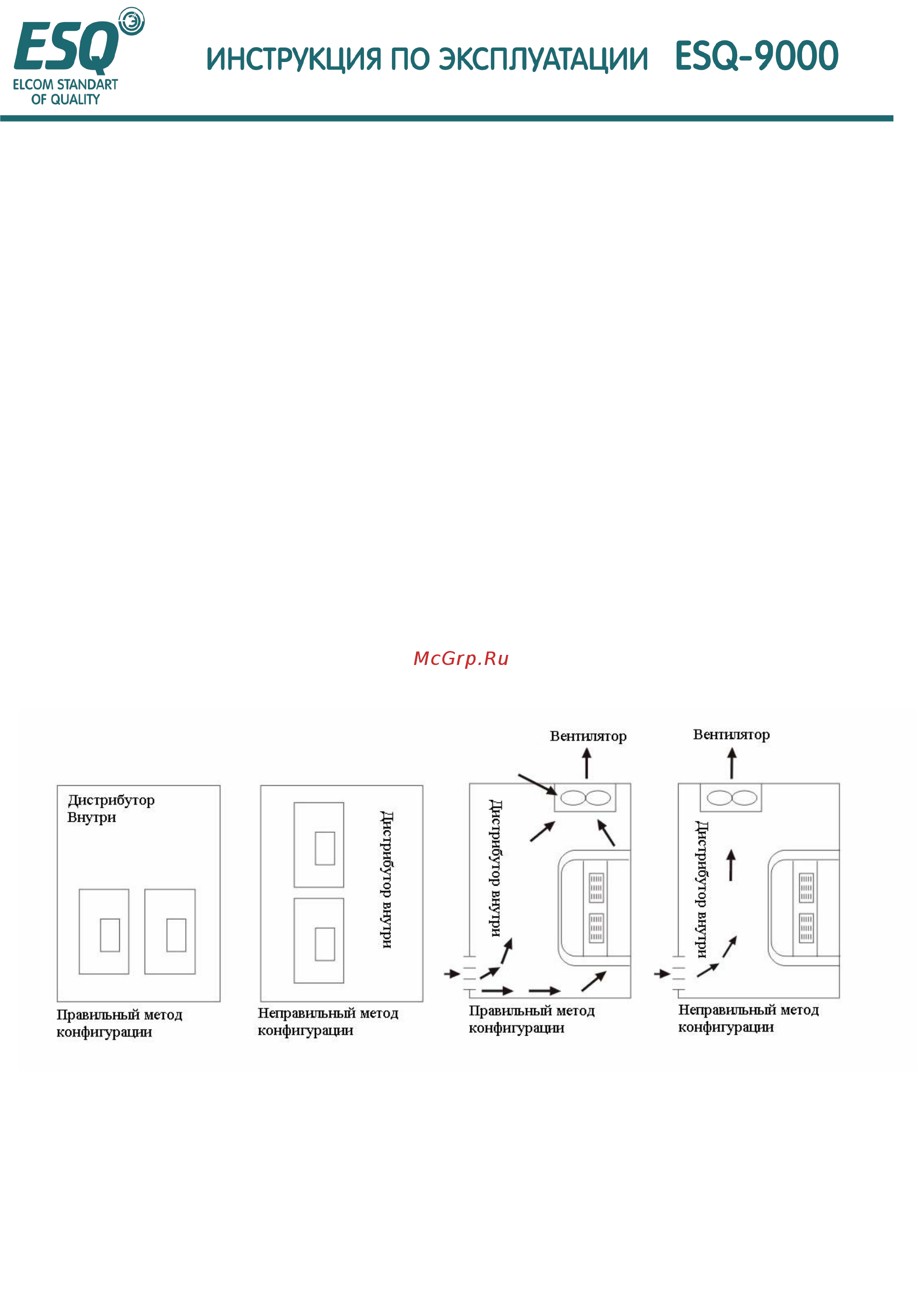

• Если в панели управления используются несколько инверторов, пожалуйста,
располагайте их таким образом, чтобы обеспечить наилучшую теплоотдачу.
Охлаждающий вентилятор должен устанавливаться для поддержания
температуры менее 45 °C
• Передняя поверхность инвертора должна быть обращена вперед для наилучшей
теплоотдачи.
• Пространство, предназначенное для установки, должно соответствовать
следующим нормам: Если инвертор установлен в панели управления или в
разрешенном месте, верхняя крышка, предназначенная для защиты от пыли
может быть снята для обеспечения наилучшего теплоотвода.
