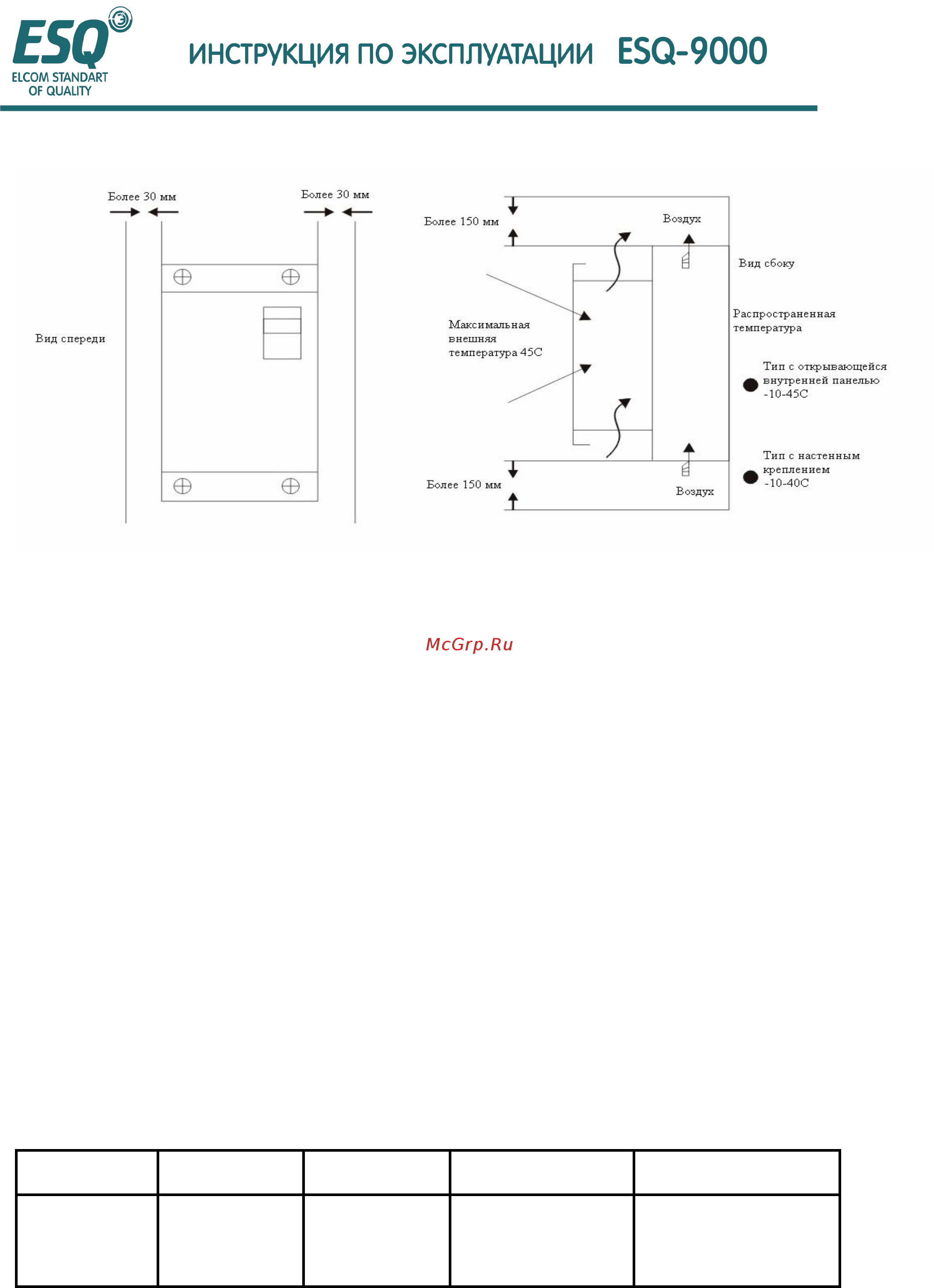

- 8 -
1.6 Краткое изложение методов управления
ESQ9000 имеет четыре следующих метода управления:
• Управление напряжением/частотой без PG
• Управление напряжением/частотой с PG
• Векторное управление без PG
• Векторное управление с PG
Так называемый импульсный шифратор PG относится к векторному управлению,
которое означает метод управления вращающим моментом
без взаимной интерференции между магнитным полем и вращающим моментом.
Векторное управление током в данном продукте предназначено для одновременного
управления
первичным током и фазой двигателя, которая соответственно управляет током
магнитного поля, таким образом, достигается плавное функционирование на очень
низкой скорости, большой вращающий момент и высокоточное управление скоростью
и вращающим моментом.
Векторное управление может переключаться на традиционное управление
напряжением/частотой; при необходимости параметр двигателя векторного
управления
недоступен, параметр двигателя может устанавливаться автоматически с помощью
функции автонастройки.
Характеристики методов управления
Метод
управления
Управление
напряжением/част
Управление
напряжением/част
Векторное управление
без PG
Векторное управление с
PG
Базовое
управление
Управление
напряжением/част
отой (V/F)
Управление
напряжением/част
отой (V/F)
W/PGFDBK
Вектор тока без PG
(Вектор разомкнутой
петли)
Вектор тока с PG
(Вектор потока)
