11

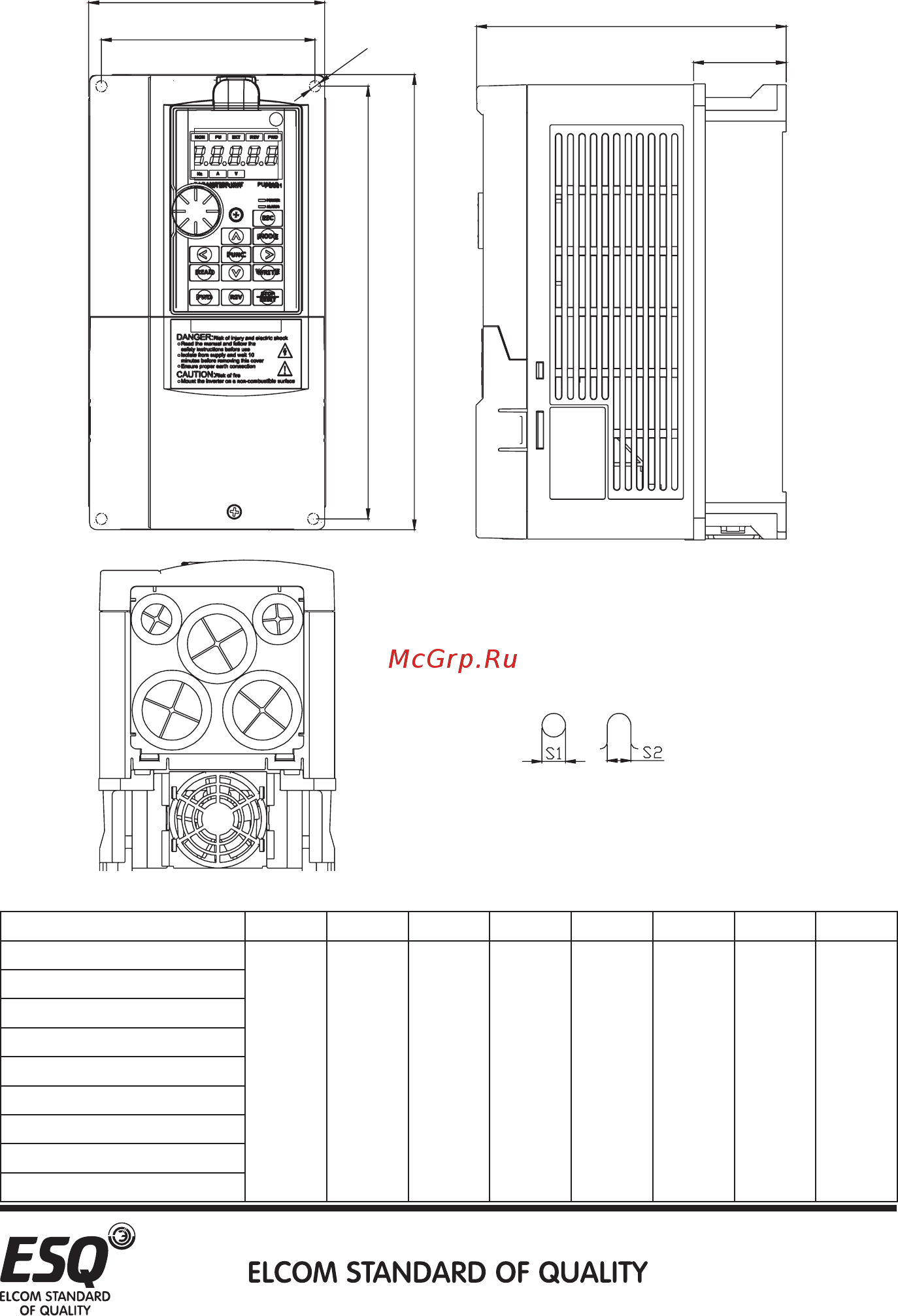

3.3. Внешний вид и габаритные размеры
3.3.1. Габарит А
Единицы, мм
Тип W W1 H H1 D D1 S S1
ESQ-A3000-043-0.75K/1.5KF
130.0 116.0 250.0 236.0 170.0 51.3 6.2 6.2
ESQ-A3000-043-1.5K/2.2KF
ESQ-A3000-043-2.2K/3.7KF
ESQ-A3000-043-3.7K/5.5KF
ESQ-A3000-043-5.5K/7.5KF
ESQ-A3000-023-0.75K/1.5KF
ESQ-A3000-023-1.5K/2.2KF
ESQ-A3000-023-2.2K/3.7KF
ESQ-A3000-023-3.7K/5.5KF
W
H
D
D1
W1
H1
S
1
