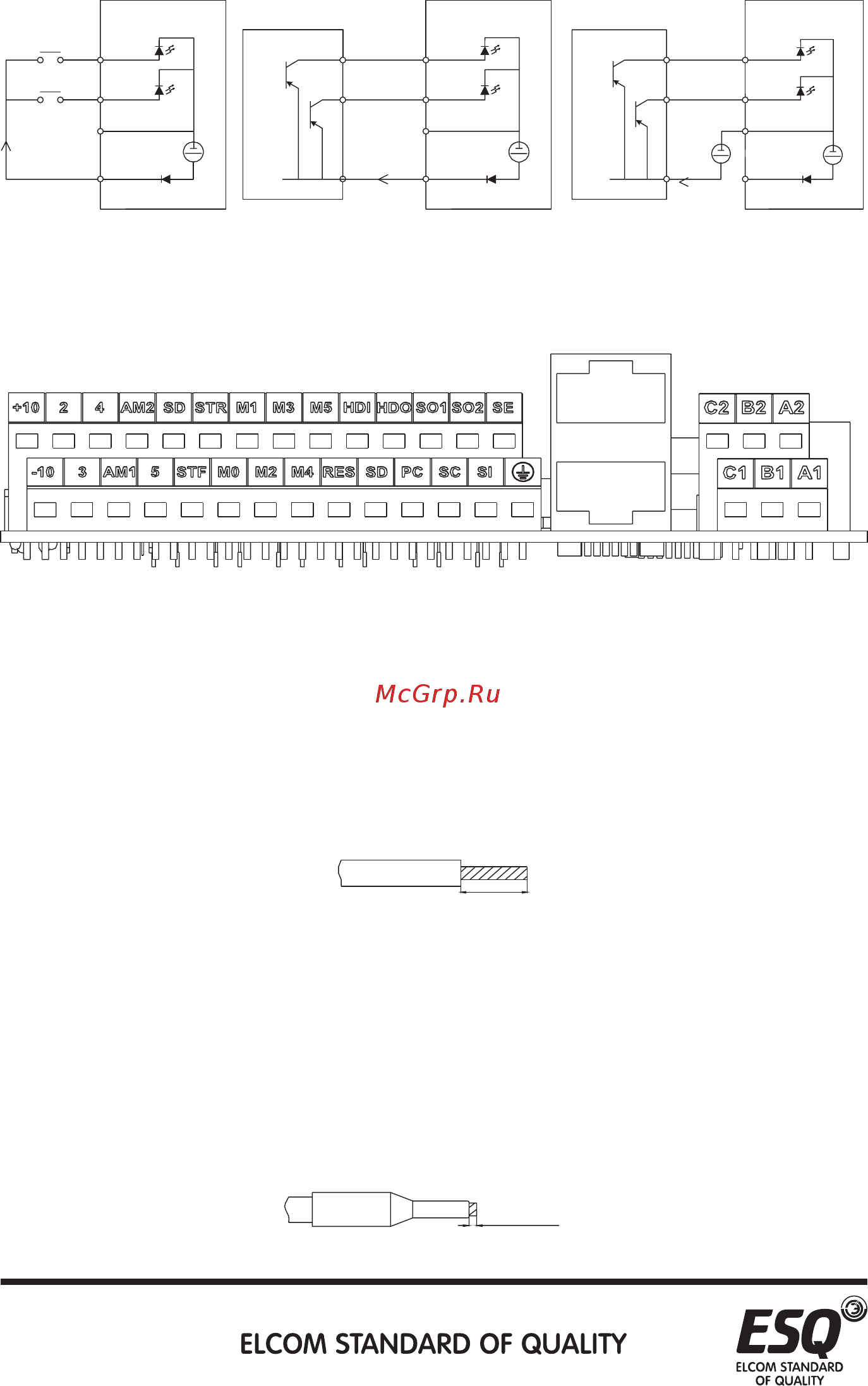

Расположение клемм управления
Подключение клемм управления
При подключении проводов цепей управления снимите изоляцию с конца
провода и подсоедините туда лепестковый наконечник. В случае одного
провода просто срежьте изоляцию с провода и закрепите наконечник.
1) Срежьте изоляцию с указанной ниже длины провода. Если вы срежете
слишком большую длину изоляции, может возникнуть короткое замыкание
с соседними проводами. Если длина открытого конца провода будет
короткой, он будет плохо закреплен.
Скрутите вместе жилы многожильного провода, чтобы не допустить
«размочаливания». Не лудите провод.
2) Обожмите хвостовик лепесткового наконечника вокруг провода.
Вставьте провод внутрь хвостовика лепесткового наконечника и убедитесь,
что кончик провода выходит из него на 0 - 0,5 мм.
Проверьте состояние наконечника после его обжатия. Не используйте
лепестковый наконечник, который плохо обжат или у которого повреждена
поверхность лепестка.
PC
PC PC
Инвертор
ПЛК
Инвертор
ПЛК
Инвертор
Вход источника тока:
универсальная клемма
управления закорочена
непосредственно на PC
Вход источника тока: универсальная
клемма управления подключена
непосредственно к выходу
«открытый коллектор» ПЛК
Вход источника ток
а: универсальная
клемма управления подключена
к выходу «открытый коллектор»
ПЛК и внешнему источнику питания
STF
STR
DC
24 V
SD
STF
STR
DC
24 V
SD
STF
STR
DC
24 V
DC
24 V
SD
I
I
I
7 мм
0~0.5 мм
