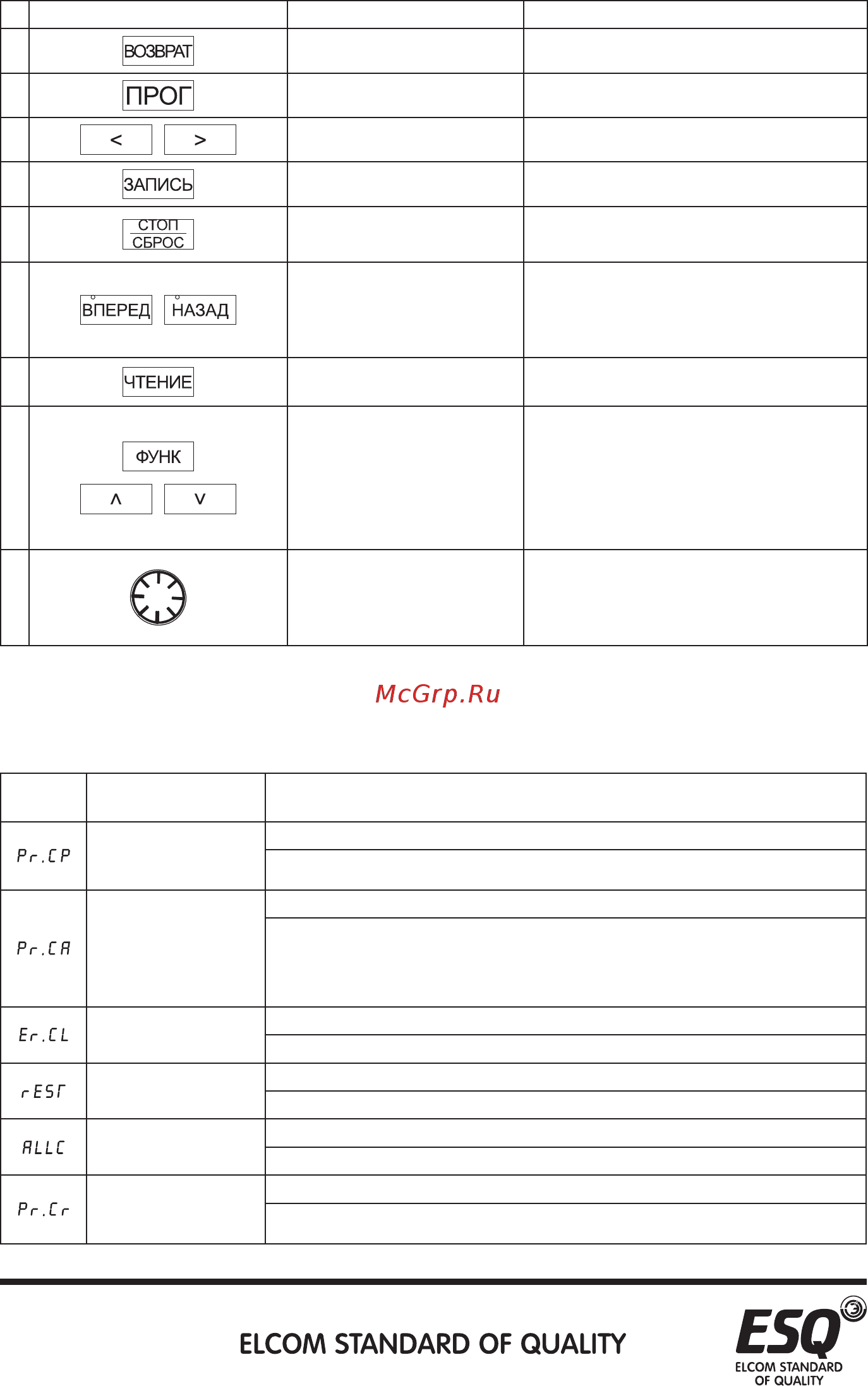

№ Элемент пульта Название Описание
(h) Кнопка "возврата" Возврат из текущего экрана
(i) Кнопка "программирования" Переключает различные режимы
(j) Кнопки "влево", "вправо" Выбор разряда числа
(k) Кнопка "записи" Записывает значения параметров
(l) Кнопки "стоп", "сброс"
Прерывает команду запуска
Сбрасывает аварийную сигнализацию
(m) Кнопки "вперед", "назад"
Вперед: Вращение вперед.
Индикатор горит во время операции
Назад: Вращение назад.
Индикатор горит во время операции
(n) Кнопка "чтение"
Чтение параметра
Выход в меню
(o)
(p)
Кнопка "функция"
Кнопка "вверх" Кнопка "вниз"
ФУНК:Выходв меню специальных
операций
Вверх: Увеличить значение. Переключить
параметр
Низ: Уменьшить значение. Переключить
параметр
(q) Ручка настройки
Поворот по часовой стрелке аналогичен
нажатию кнопки "Вверх"
Поворот пропив часовой стрелки
аналогрчен нажатию кнопки "Вниз"
Примечание:
Меню специальных операций (открывается при нажатии кнопки ФУНК)
описано в следующей таблице:
Меню Название
Нажмите кнопку ЧТЕНИЕ, чтобы открыть следующее меню
с описанием Функций:
Копирование
параметра на пульт
управления
0: Нет действия
1: Копирование значений параметров инвертора на пульт управления
Запись параметров из
пульта управления
0: Нет действия
Запись скопированных значений параметров из пульта в инвертор.
(Предварительно необходимо сбросить параметры до заводских значений,
а затем записать параметр в инвертор. Данное действие доступно только
для одинаковых серий и мощностей)
Сброс аварии
0: Нет действия
1: Очистить историю аварийных сигнализаций
Перезагрузка
инвертора
0: Нет действия
1: Перезагрузка инвертора
Сброс параметров до
заводских значений
0: Нет действия
1: Сброс параметров инвертора до заводских значений
Часть параметров
сбрасывается до
заводских значений
0: Нет действия
1: Часть параметров инвертора сбрасывается до заводских параметров
